Ventily Zhongguanje předním výrobcem a dodavatelem vysoce kvalitníchNormaní šoupátka DINnavrženy a vyrobeny v přísném souladu s německými normami DIN (DIN 3352, DIN 3202, EN 1983). Nášklínová šoupátkajsou široce používány v obecních vodovodech, petrochemických závodech, výrobě energie, stavbě lodí, metalurgii a systémech úpravy vody po celém světě.

K dispozici v celé řadě materiálů včetnělitina, ocelolitina, nerezová ocel a legovaná ocel, naše šoupátka DIN mají flexibilní spojení tělesa a víka (přírubové těsnění, tlakové samotěsnění nebo těsnění se závitem) a obojístoupající představec (OS&Y)anestoupající stonekkonfigurace. Ať už potřebujete design s pevným klínem nebo flexibilním klínem, Zhongguan Valves poskytuje přizpůsobená řešení, která splní vaše specifické požadavky projektu.

S výrobní kapacitou více než 100 000 jednotek měsíčněKontrola kvality s certifikací ISOa rychlé dodací lhůty (5–12 dní u standardních modelů), je Zhongguan Valves vaším důvěryhodným partnerem prospolehlivé, trvanlivé a cenově výhodné šoupátka DIN. Pošlete dotaz nynízískat nejlepší cenu přímo z výroby.

Rychlé specifikace produktu

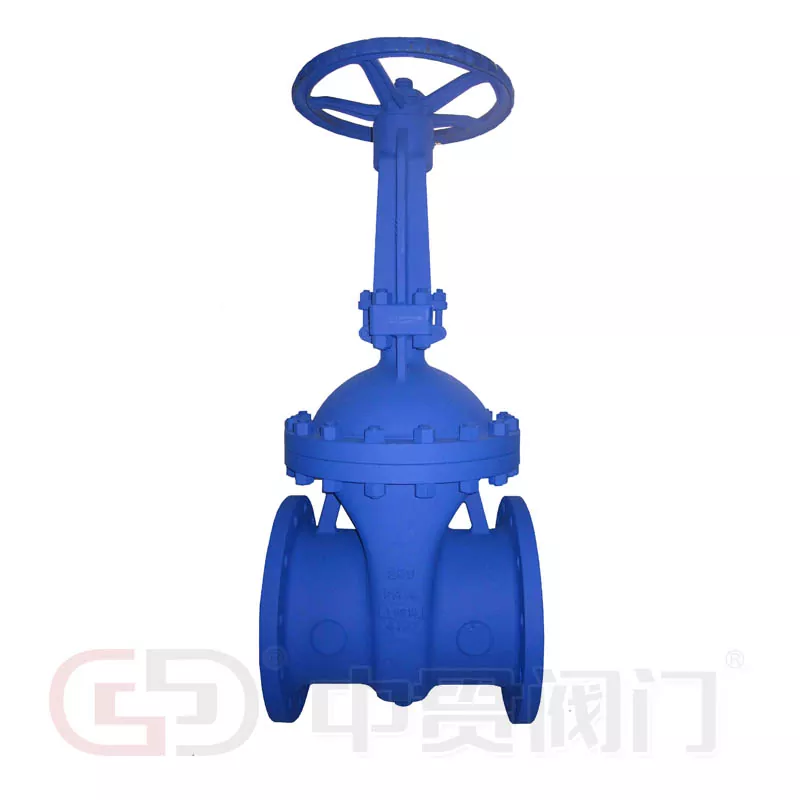

Přehled produktu: Přesné šoupátko DIN pro globální projekty

Ventily Zhongguanposkytuje vysoký výkonNormaní šoupátka DINnavrženo pro náročné průmyslové aplikace v Evropě, na Středním východě, v Asii i mimo ni.

• Plná shoda DIN:Vyrobeno podle norem DIN 3352, DIN 3202 a EN12266-1.
• Všestranné možnosti materiálu:Litina, tvárná litina, ocelolitina (WCB/WCC), nerezová ocel (CF8/CF8M/CF3M) a legovaná ocel.
• Flexibilní konfigurace:Stoupající představec (OS&Y) nebo nestoupající představec; tuhý nebo pružný klín; přírubové, závitové nebo přivařené konce.
• Široký rozsah použití:Ideální pro zásobování vodou, požární ochranu, průmyslovou cirkulační vodu, páru, petrochemii a elektrárny.

Proč si globální kupující vybírají Zhongguan:Německá standardní kvalita za konkurenční ceny přímo z výroby, podpořená rychlým dodáním a pohotovou technickou podporou.

Klíčové vlastnosti a technické výhody

Náššoupátka DINjsou navrženy s pokročilými funkcemi, které zajišťují spolehlivý výkon, nízké nároky na údržbu a prodlouženou životnost.

• Full-Bore Flow Channel:Minimalizuje pokles tlaku a průtokový odpor, čímž zlepšuje účinnost systému.
• Přesně obrobený klín:Zajišťuje těsné utěsnění a hladký provoz za různých tlakových podmínek.
• Pokročilý systém těsnění:Klínová těsnící plocha ošetřena technologií svařování slitin (Stellite, 410, F304, F316 nebo bronz k dispozici).
• Korozi odolný představec:Vřeteno z nerezové oceli (2Cr13, SS304, SS316) zabraňuje ohýbání, korozi a selhání.
• Míra úniku ≤0,01 %:Továrně ověřený výkon daleko přesahující standardní požadavky.
• Rozsah teplot:Stabilní provoz od -40°C do 450°C.

Certifikovaný výkon:Každý ventil je před opuštěním naší továrny hydrostaticky testován a testován na únik dusíku.

Kontrola kvality: 20+ kontrolních postupů se 100% úspěšností

Ventily Zhongguanprovozuje přísný systém řízení kvality. Každá várkašoupátka DINprochází komplexním testováním, aby byla zajištěna plná shoda s mezinárodními standardy.

• Test hydrostatického pláště:Ověřuje integritu těla a kapoty při 1,5násobku jmenovitého tlaku.
• Test úniku dusíku:Potvrzuje těsnicí výkon při 1,1násobku jmenovitého tlaku.
• Simulační test při vysoké teplotě:Zajišťuje spolehlivost v extrémních tepelných podmínkách.
• Ověření PMI materiálu:100% pozitivní identifikace materiálu, aby se zabránilo záměnám slitin.
• Rozměrová kontrola:Ověřuje vrtání příruby, čelní rozměry a soustřednost otvoru.
• Zkouška tloušťky povlaku:Zajišťuje ochranu proti korozi splňující normy DIN.

Traťový rekord:Kontroly vzorků třetích stran za posledních pět let udržely a100% úspěšnost, což dokazuje naši výrobní konzistenci a závazek kvality.

Tabulka technických specifikací

Níže je uveden kompletní technický list pro nášŘada standardních šoupátkových ventilů DIN. Technici a týmy nákupu mohou tuto tabulku použít pro specifikaci projektu a křížové odkazy.

Výrobní kapacita a rychlé dodání

Ventily Zhongguanprovozuje dvě hlavní výrobní základny v Tianjinu a Wenzhou, vybavené pokročilými CNC obráběcími centry, automatizovanými montážními linkami a přesným testovacím zařízením.

• Měsíční výrobní kapacita:Více než 100 000 jednotek.
• Normaní inventář:Šoupátka DN80 až DN300 jsou skladem k okamžité expedici.
• Dodací lhůty:
  • Normaní modely (litina/litina):5–12 dní
  • Nerezová ocel nebo zakázkové objednávky:15–28 dní
  • Velké průměry (DN350+):20–35 dní
• Doprava:FOB Tianjin, FOB Shanghai nebo CIF do hlavních přístavů po celém světě (Rotterdam, Dubaj, Houston, Singapur atd.).

Flexibilní platební podmínky:Přijímáme T/T, L/C nebo Western Union. Pro partnery OEM/ODM jsou k dispozici dlouhodobé dodavatelské smlouvy.

Služby přizpůsobení: přizpůsobené potřebám vašeho projektu

Ne všechna potrubí jsou stejná. ProtoVentily Zhongguannabízí rozsáhlé možnosti přizpůsobení pro našešoupátka DIN.

• Speciální materiály:Duplexní ocel (2205/2507), Hastelloy C276, Inconel, Titan.
• Nestandardní rozměry tváří v tvář:K dispozici pro dovybavení stávajících potrubních systémů.
• Nízkoteplotní verze:Navrženo pro kryogenní aplikace až do -196 °C (s materiály LCB/LCC).
• Verze pro vysoké teploty:S grafitovým těsněním a tělesem z legované oceli až do 650 °C.
• Požárně bezpečný design:K dispozici jsou protipožární verze s certifikací API 607 ​​/ ISO 10497.
• Speciální nátěry:Epoxidový nátěr, PTFE obložení nebo FBE nátěr pro agresivní média.

OEM/ODM vítáno:Můžeme vyrobit ventily s vaší značkou, vlastními štítky a speciálním balením.

Použití: Kde naše šoupátka DIN Excel

Normaní šoupátka DIN Ventily Zhongguanbyly úspěšně nasazeny v tisících projektů na pěti kontinentech.

• Obecní vodovod a rozvod:DN50–DN600, PN10/PN16, litinové tělo s epoxidovým nátěrem.
• Systémy požární ochrany budov:Konstrukce stoupacího představce OS&Y pro vizuální indikaci polohy.
• Průmyslová cirkulační voda:Ohebné klínové ventily velkého průměru pro tepelné elektrárny.
• Petrochemie a rafinérie:Tělo z nerezové nebo legované oceli se stelitovými sedadly.
• Výroba energie:Vysokoteplotní izolace páry (až 450°C).
• Stavba lodí a námořnictvo:Obložení z bronzu nebo nerezové oceli odolné proti korozi.
• Čištění odpadních vod:Nestoupající konstrukce stonku pro podzemní instalaci.

Dostupné případové studie:Kontaktujte nás pro reference projektů ve vašem oboru.

Proč projekty specifikují šoupátka podle normy DIN

V celé Evropě, na Středním východě, v jihovýchodní Asii a Africe technici a týmy zásobování neustále specifikujíNormaní šoupátka DINpro projekty kritické infrastruktury. Zde je důvod:

• Jednotné rozměry přírub (DIN 2501):Zajišťuje zaměnitelnost a snadnou instalaci bez úprav.
• Přísné požadavky na těsnění:Normy DIN požadují ve srovnání s jinými regionálními normami přísnější míru úniku.
• Delší životnost produktu:Vyšší tloušťka materiálu a pevná kontrola kvality se promítají do desetiletí spolehlivé služby.
• Nižší náklady na údržbu:Přesné obrábění snižuje opotřebení a prodlužuje intervaly údržby.
• Globální přijetí:Ventily vyhovující normě DIN jsou uznávány a akceptovány inženýry po celém světě.

Výhoda Zhongguan:Poskytujeme originální šoupátka vyhovující normě DIN za konkurenceschopné ceny, podložené úplnou dokumentací (certifikáty materiálů, zkušební protokoly a prohlášení o původu).

FAQ

1. Pro jaké pracovní podmínky jsou použitelné šoupátka podle normy DIN? Proč všechny inženýrské projekty vyžadují DIN?

Normaní šoupátka DIN se používají hlavně pro:

Obecní vodovodní a potrubní systémy

Stavební protipožární systémy

Průmyslová cirkulační voda

Systémy teplé a studené vody

Některá pára a lehká chemická média

Důvod, proč mnoho evropských a blízkovýchodních projektů specifikuje normu DIN, je následující:

Rozměry příruby jsou jednotné a snadno se instalují.

Požadavky na těsnění jsou přísné.

Výrobek má delší životnost.

Náklady na údržbu jsou nízké.

Šoupátka DIN, která poskytujeme zákazníkům, prošla přísnými tlakovými zkouškami a jsou spolehlivá pro dlouhodobý provoz. Mnoho projektů je proto ochotno je nakupovat opakovaně.

2. Jaký je maximální rozsah vašeho DN? A jak dlouhá je dodací lhůta?

Běžně vyrábíme šoupátka podle normy DIN v rozmezí od DN50 do DN600. Mezi nimi mají největší zásoby velikosti DN80 až DN300.

Pro větší průměry můžeme upravit dle objednávek.

Ohledně dodací lhůty:

U běžných modelů to trvá 5 až 12 dní.

U speciálních materiálů nebo velikostí to trvá 15 až 28 dní.

Výrobní základny máme v Tianjinu i Wenzhou, což nám umožňuje flexibilně upravovat výrobní kapacitu a zajišťovat dodací lhůty projektů.

3. Netěsní šoupátko? Jak zajistíte spolehlivé těsnění?

Nejdůležitějším aspektem šoupátka je jeho těsnicí výkon. Proto máme velmi přísné požadavky na těsnící část.

Každý ventil prochází před opuštěním továrny 100% testy pláště a těsnění.

Těsnicí materiál lze vyměnit podle média (EPDM, NBR nebo tepelně odolný materiál)

Vodicí lišty ventilové desky byly přesně opracovány, takže proces otevírání a zavírání je plynulejší a zabraňuje jakémukoli zaseknutí.

Vřeteno ventilu je vyrobeno z nerezové oceli, která je odolná proti korozi a nemá tendenci se ohýbat.

Existuje mnoho případů, kdy zákazníci hlásili nulový únik po používání produktu po dlouhou dobu 2 až 5 let.

4. Jak zajišťujete životnost šoupátka?

Životnost není dána pouze materiálem, ale také řemeslným zpracováním. Životnost zajišťujeme především prostřednictvím následujících aspektů:

Těleso ventilu má dostatečnou tloušťku stěny a vynikající odolnost vůči tlaku.

Vřeteno ventilu je vyrobeno z nerezové oceli odolné proti korozi.

Ventilová deska je rovnoměrně potažena pryží, která zajišťuje dlouhou životnost těsnění.

Tloušťka povlaku vnitřní dutiny splňuje normu a má vyšší odolnost proti korozi.

Přesné zpracovatelské zařízení udržuje strukturální stabilitu.

Proto naše šoupátka DIN trvale dobře fungovala v komunálních potrubích a systémech budov po dlouhou dobu.

Kontaktujte Zhongguan Valves – získejte cenovou nabídku ještě dnes

Jste připraveni objednat standardní šoupátka DIN od důvěryhodného výrobce? Kontaktujte Zhongguan Valves pro konkurenční nabídku, technický list nebo bezplatné vyhodnocení vzorku.

E-mail: sales@zhongguanvalves.com (nebo použijte formulář níže)

Doba odezvy: do 24 hodin

Minimální objednací množství (MOQ): 1 kus pro vzorovou objednávku; 10 kusů pro hromadné objednávky

Umístění továrny: Tianjin & Wenzhou, Čína – návštěvy závodu vítány po domluvě

Odeslat dotaznyní – včetně vaší velikosti DN, jmenovitého tlaku, preferovaného materiálu a množství – a my vám do jednoho pracovního dne odpovíme naší nejlepší přímou cenou z výroby.
