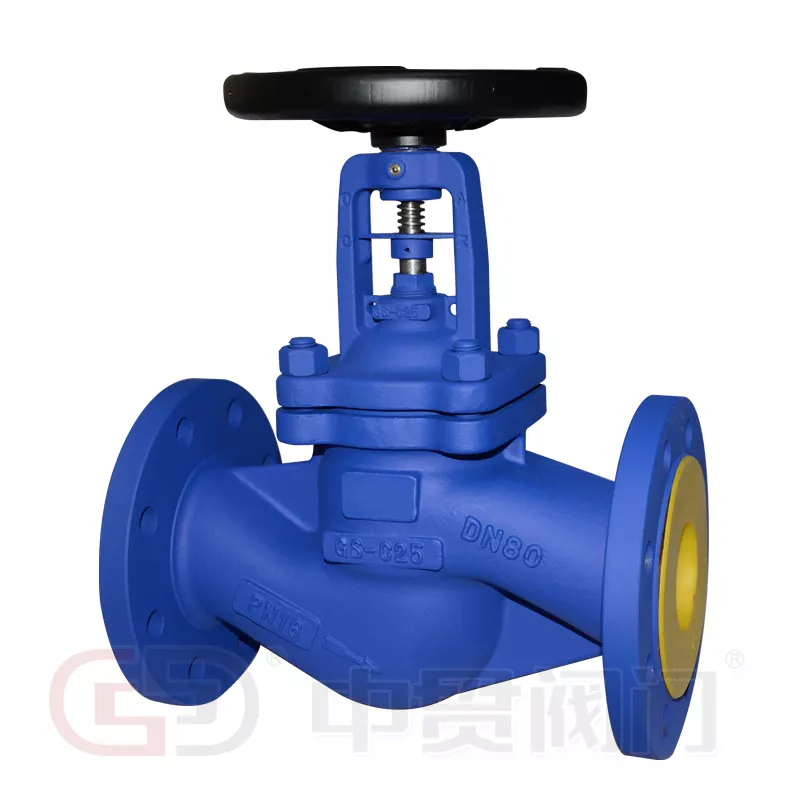

Standardní vlnovcový utěsněný kulový ventil DIN

TheStandardní měchový utěsněný kulový ventil Zhongguan DINje navržen pro vynikající spolehlivost, odolnost a nepropustnost v náročných průmyslových systémech. Tento ventil, navržený z přesných a vysoce kvalitních materiálů, je ideální pro systémy horkého oleje, parní systémy a potrubí horké a studené vody.

Přehled produktu

Sestava vřetene tohoto vlnovcem utěsněného kulového ventilu využívá vlnovec z nerezové oceli pro dosažení vzduchotěsného těsnění. Vlnovce jsou integrovány uvnitř ventilu, přičemž spodní konec je přivařen k vřetenu, aby se účinně zabránilo korozi způsobené systémovými kapalinami. Horní konec je bezpečně sevřen mezi krytem ventilu a tělem a tvoří tak dlouhotrvající a bezúdržbové těsnění. Jeho kompaktní konstrukce zajišťuje spolehlivý provoz i za vysokých teplotních a tlakových podmínek.

Aplikace

• Systémy horkého oleje
• Parní systémy
• Potrubí teplé a studené vody
• Systémy korozních a chemických procesů

Technické specifikace

• Designová norma: DIN 3356
• Rozměr tváří v tvář: DIN 3202
• Přírubové konce: DIN 2543-2545
• Test a kontrola: DIN 3230
• Materiál: Nerezová ocel (dřík a vlnovec), uhlíková ocel nebo nerezová ocel (tělo)

Hlavní výhody kulových ventilů Zhongguan Bellows

1. Těsnící jádro kovového vlnovce

Srdce ventilu je jehomontáž kovového měchu, vyrobený pomocí automatického procesu svařování rolí. To zajišťuje těsné dynamické utěsnění mezi dříkem ventilu a krytem, ​​zabraňuje úniku z oblasti dříku a poskytuje vynikající odolnost ve vysokotlakém a vysokoteplotním prostředí.

2. Konstrukce kuželovitého zjednodušeného disku

Jedinečně zkosený a aerodynamický design disku zajišťuje hladký průtok, minimalizuje turbulence a zvyšuje spolehlivost těsnění. Tato inovativní struktura prodlužuje životnost disku a zároveň zlepšuje celkový výkon ventilu.

3. Záruka dvojitého těsnění vlnovcového těsnění

Ventil kombinuje vlnovcové těsnění se sekundární ucpávkou pro maximální ochranu proti úniku. Měch funguje jako primární těsnění, izoluje médium od stonku, zatímco těsnění slouží jako záložní těsnění. Společně vytvářejí dvouvrstvou těsnící bariéru, která je vysoce spolehlivá a má dlouhou životnost.

4. Integrovaná tryska pro vstřikování oleje

Ventil je vybaven speciální tryskou pro vstřikování oleje, která umožňuje přímé mazání klíčových pohyblivých částí, včetně dříku, matice vřetene a vodicích pouzder. To snižuje tření, zabraňuje opotřebení a zajišťuje plynulou a efektivní činnost ventilu v průběhu času.

5. Ergonomické ovládání ručním kolem

Ruční kolo je navrženo pro ergonomické pohodlí, snižuje únavu obsluhy a zajišťuje plynulé a přesné ovládání. Jeho lehká a robustní konstrukce zvyšuje odolnost, takže provoz je snadnější a bezpečnější, a to i v náročných průmyslových prostředích.

Proč si vybrat Zhongguan Valve?

• Vysoce kvalitní výroba v souladu s DIN
• Spolehlivý a dlouhotrvající těsnící výkon
• Nerezový vlnovec odolný proti korozi
• Optimalizovaný průtok a snížená tlaková ztráta
• Konstrukce nenáročná na údržbu s prodlouženou životností

Ať už jde o průmyslové procesní systémy nebo kritické potrubní aplikaceStandardní měchový utěsněný kulový ventil Zhongguan DINposkytuje bezkonkurenční výkon, bezpečnost a spolehlivost.
