Nejzásadnější rozdíl mezi koncentrickou (neboli pružně uloženou) škrticí klapkou a excentrickou škrticí klapkou spočívá ve vzájemné poloze osy dříku, středu kotouče a středu vrtání tělesa ventilu. Tento strukturální rozdíl určuje jejich proměnlivý výkon, použitelné pracovní podmínky a náklady.
Následující tabulka poskytuje rychlé srovnání jejich hlavních rozdílů:
| Aspekt |
Soustředný motýlový ventil |
Excentrický motýlový ventil |
| Struktura jádra |
Osa dříku, střed disku a střed vrtání těla ventilu jsou všechny ve stejné poloze. |
Osa dříku je odsazena od středu disku a/nebo středu těla ventilu. Rozděluje se na design s jednoduchým, dvojitým a trojitým ofsetem. |
| Typ těsnění |
Téměř výhradně měkké sedlo se sedadly vyrobenými z pružných materiálů, jako je pryž nebo PTFE. |
Může být měkké nebo tvrdé (např. kov na kov). Konstrukce s trojitým odsazením se obvykle vyznačují vícevrstvou konstrukcí pevného sedla. |
| Provozní charakteristiky |
Při otevírání a zavírání kotouč neustále dře a stlačuje sedlo, což má za následek vyšší provozní kroutící moment a rychlejší opotřebení. |
Kotouč se po otevření rychle odpojí od sedla, s minimálním třením, nižším provozním momentem, sníženým opotřebením a delší životností. |
| Platné servisní podmínky |
Aplikace s normální teplotou, nízkým až středním tlakem s čistými médii, jako je voda, vzduch, olej a slabé kyseliny/zásady. |
Vysokotlaká, vysokoteplotní nebo abrazivní/korozivní média. Trojité ofsetové ventily jsou zvláště vhodné pro náročné vysokoteplotní a vysokotlaké provozy. |
| Výkon těsnění |
Konstrukce s měkkým uložením mohou dosáhnout nulové netěsnosti při okolních teplotách, ale nejsou odolné vůči vysokým teplotám kvůli materiálovým omezením. |
Konstrukce s dvojitým přesazením mají stále určitou míru úniku; konstrukce s trojitým offsetem mohou díky své jedinečné geometrii dosáhnout nulových úniků i za podmínek vysoké teploty a vysokého tlaku. |
| Náklady a údržba |
Jednoduchá konstrukce, nižší cena a relativně snadná údržba. |
Složitější struktura a vyšší náklady, ale nabízejí delší celkovou životnost v náročných podmínkách. |
Průvodce výběrem
Po pochopení těchto rozdílů si můžete vybrat na základě vašich konkrétních podmínek služby:

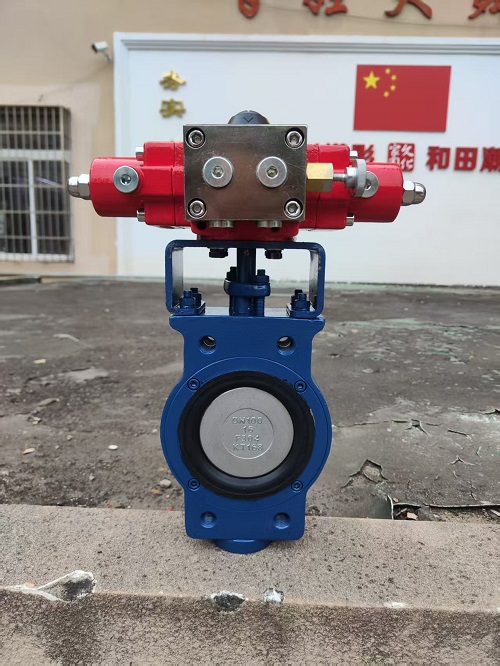

Vyberte akoncentrický škrticí ventilpokud vaše aplikace zahrnuje normální teplotu, nízký tlak a čisté tekutiny, jako je voda, vzduch nebo olej, a pokud je primárním zájmem cena. Tento typ nabízí ekonomické a praktické řešení.

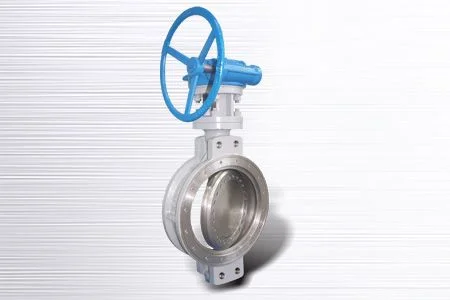

Vyberte siexcentrický škrticí ventilpři náročných podmínkách, jako je vysoká teplota, vysoký tlak nebo média, která jsou korozivní nebo obsahují částice. Mezi nimi je škrticí klapka s trojitým přesazením optimální volbou, když je vyžadována vysoká teplota/vysoký tlak a těsné uzavření.
