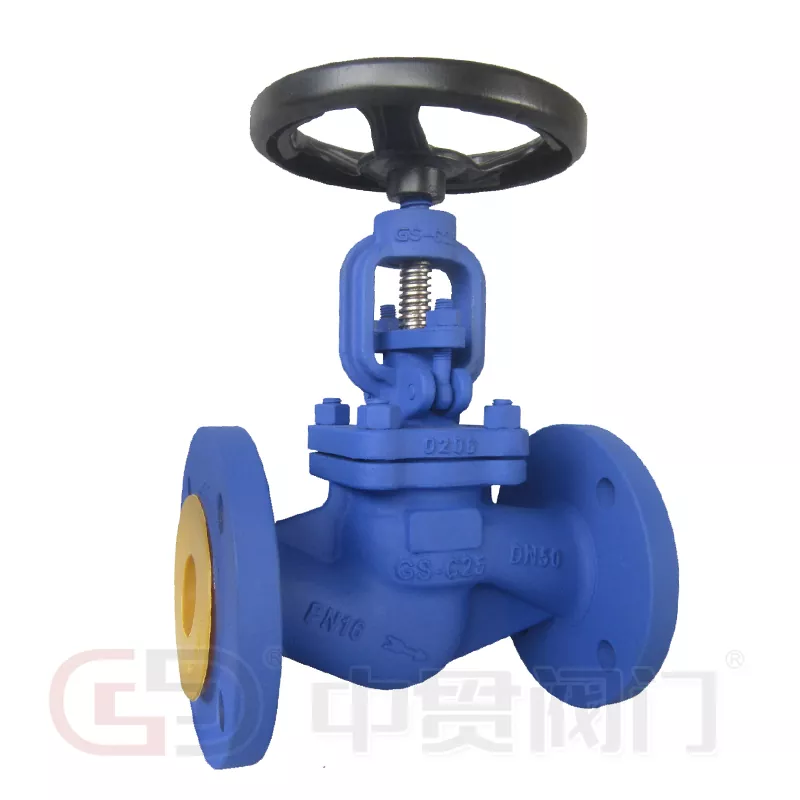

Standardní kulový ventil DIN

Konstrukční materiál

Vyrobeno z lité oceli, tvárné litiny, uhlíkové oceli, nerezové oceli a dalších technických materiálů, výběr materiálu je založen na následujících základních vlastnostech: Vynikající odolnost vůči tlaku a teplotě; Dlouhotrvající odolnost proti korozi; Přizpůsobivost konkrétním pracovním podmínkám

Funkční princip

Přesné řízení kapaliny je dosaženo pomocí kotoučů poháněných vřetenem a pohon je volitelný: Ruční provoz (standardní);Pneumatický pohon (rozhraní ISO 5211);Elektrické provedení (podle IEC 60534).

Systém těsnění

Konfigurace páru těsnění určuje úroveň netěsnosti kulového ventilu podle normy DIN (podle EN 12266): Kovové tvrdé těsnění (podmínky vysoké teploty a vysokého tlaku);Kovové kompozitní těsnění PTFE (chemická média); Kovová elastomerová těsnění (požadavek na nulový únik)

Úroveň tlaku

Standardní tlakový rozsah: PN10 až PN400 (odpovídá ASME Class 150~2500)

Ukončete připojení

Příruba (EN 1092-1), závit (ISO 7-1/ISO 228-1), tupý svar (ASME
