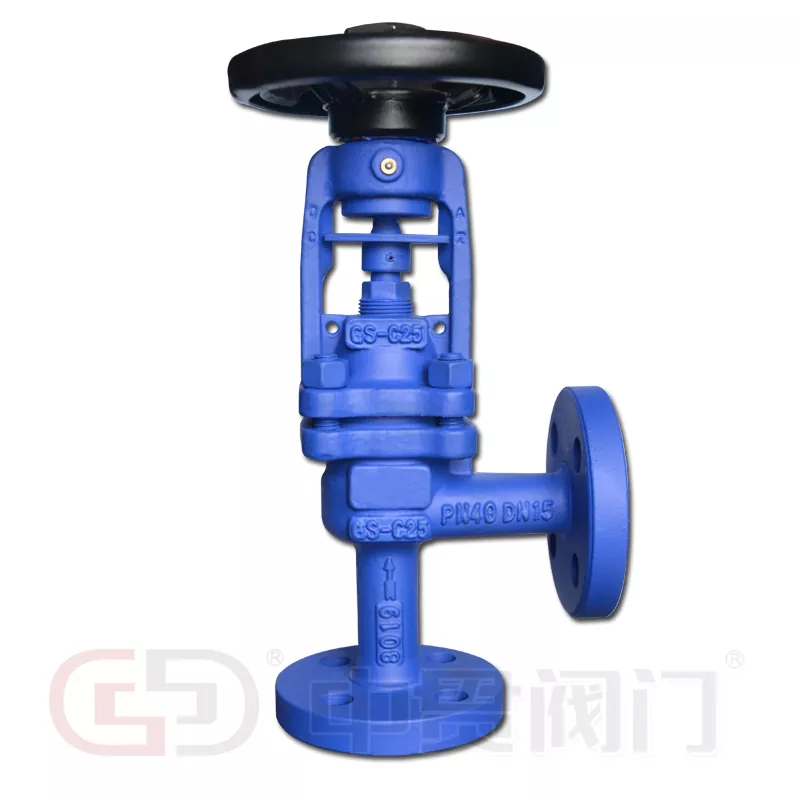

Standardní úhlový vlnovcový kulový ventil DIN

Standardní úhlový vlnovcový kulový ventil DIN představuje kritický vývoj v technologii řízení kapalin. Na rozdíl od tradičních ventilů s přímým vzorem tato konstrukce úhlového tělesa přirozeně řeší prostorová omezení a problémy s odvodněním, které jsou běžné ve složitých potrubních sítích. Přesměrováním toku pod úhlem 90 stupňů eliminuje potřebu další kolenové armatury, snižuje tlakovou ztrátu a náklady na instalaci.

Popis produktu a technické specifikace

Tento standardní úhlový vlnovcový kulový ventil DIN kombinuje prostorově úsporný úhlový vzor s vícevrstvým kovovým vlnovcovým těsněním. Je preferovanou volbou pro kritické izolační úkoly v systémech s tepelným olejem, přehřátou párou a nebezpečnými plyny.

• Stavební materiály

Karoserie/kapota: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Měchy: SS304, SS316, SS316L, SS310S, Hastelloy C

Sedlo a kotouč: Nerezová ocel s povrchovou úpravou Stellite (volitelně)

• Velikost a rozsah tlaku

Rozsah velikostí: DN15 – DN400

Jmenovitý tlak: PN16 – PN40

Teplotní rozsah: ≤600 °C

• Typické aplikace a média

Systémy: Systémy horkého oleje, parní systémy, systémy horké a studené vody, zařízení na výrobu čpavku.

Média: Pára, procesní plyny, horká voda, termální olej, čpavek, teplonosné kapaliny.

Hlavní výhody

Prvek těsnění kovového měchu

Srdcem tohoto ventilu je hydraulicky tvarovaný, vícevrstvý kovový měch. To eliminuje dynamické utěsnění vřetene a zcela zabraňuje vnějšímu úniku. Na rozdíl od konvenčních pouze ucpávkových ventilů zajišťuje konstrukce vlnovce nulové fugitivní emise – kritické pro ekologicky citlivé a vysoce spolehlivé závody.

Optimalizovaná geometrie disku

Kónický, proudnicový profil disku poskytuje lineární průtokovou charakteristiku a těsné uzavření (až do třídy netěsnosti VI). Tato konstrukce snižuje erozi a vibrace a výrazně prodlužuje životnost ve srovnání se standardními ventily.

Redundantní těsnící systém (vlny + těsnění)

Zahrnujeme architekturu dvojitého těsnění. Primárním těsněním je kovový vlnovec. Pokud by měch někdy selhal (velmi vzácně), sekundární PTFE nebo grafitová výplň poskytuje okamžité záložní těsnění a zajišťuje nepřetržitou bezpečnost závodu.

Mazací armatura pro mazání

Integrovaná mazací armatura umožňuje přímé mazání dříku, matice vřetene a sestavy pouzdra za provozu. To snižuje provozní točivý moment a zabraňuje zadření u aplikací s vysokým cyklem.

Ergonomické ruční kolečko

Ruční kolo je navrženo s protiskluzovými žebry a optimálním průměrem, snižuje únavu obsluhy a poskytuje plynulou a přesnou modulaci. Robustní konstrukce odolává poškození nárazem v drsném prostředí závodu.

Otázky a odpovědi – Praktické informace o zadávání zakázek

Otázka: Máte MOQ?

Odpověď: Ne, nemáme minimální množství objednávky. I když potřebujete jen jeden kus, vyrobíme a dodáme. Jako flexibilní továrna jsme již dříve poskytli jeden pojistný ventil na podporu rychlé údržby zákazníka.

Otázka: Můžete poskytnout další standardy?

A: Ano. Zatímco naší hlavní odborností je vlnovcový kulový ventil s úhlovým typem standardu DIN, na požádání můžeme vyrobit podle jiných norem (ANSI, BS, JIS). Jednoduše poskytněte našemu dodavatelskému týmu požadovaný standard a tlakovou třídu.

Otázka: Mohu získat výkres poptávkových ventilů?

Odpověď: Ano, ale mějte na paměti, že příprava kreslení vyžaduje určitý čas. Počítejte s dostatečným časovým předstihem v harmonogramu projektu. U speciálních, neobvyklých nebo širokých ventilů (např. DN400 nebo speciální slitiny) nemůžeme vždy poskytnout výkresy, protože žádná továrna nevyrábí každý typ ventilu. Pro všechny standardní konfigurace DIN jsou však k dispozici plné rozměrové výkresy a výkresy P&ID.

Otázka: Jak dlouho na nabídku?

Odpověď: Obvykle do 24 hodin pro standardní dotazy. U speciálních ventilů (např. vysoce legované nebo nestandardní tlakové třídy) vyčkejte až 48 hodin. Jako profesionální čínský výrobce upřednostňujeme rychlou reakci.

Otázka: A co balení?

A: Standardní exportní balení používá zapečetěná dřevěná pouzdra pro ochranu proti korozi. U velkých rozměrů (typicky nad DN200) jsou ventily zajištěny na paletách pomocí stretch fólie a bariéry proti vlhkosti. Veškeré balení odpovídá mezinárodním přepravním standardům.
