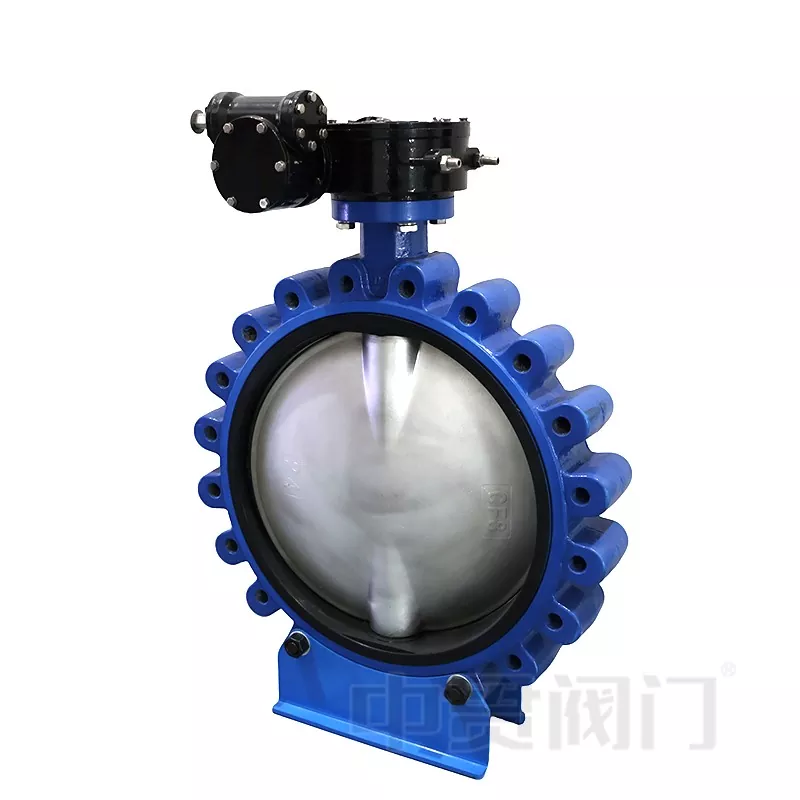

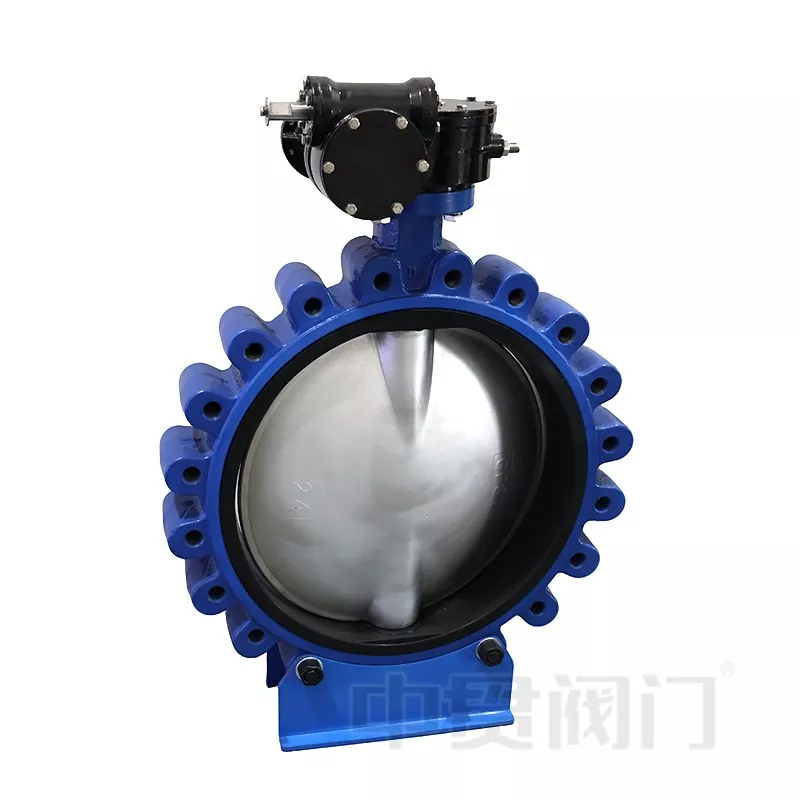

Motýlový ventil typu Zhongguan s výstupkemje určen pro potrubní systémy vyžadující flexibilní instalaci, spolehlivé uzavření a pohodlnou údržbu. Jako konstrukce středové škrticí klapky se běžně volíúprava vody, HVAC cirkulace, průmyslová potrubí a aplikace, kde je třeba ventil demontovat nebo opravit, aniž by to ovlivnilo kompletní uspořádání potrubí.
Ve srovnání s plátkovými klapkovými ventily,design připojení očkapoužívá závitové otvory na těle ventilu, které umožňují nezávislé upevnění příruby. Tato konstrukce je zvláště vhodná pro instalaci na konci linky, izolační úseky zařízení a potrubí, kde může být nutné během údržby odstranit jednu stranu spoje.
Těleso ventilu může být vyrobeno ztvárná litina, GGG50, nerezová ocel nebo uhlíková ocel podle požadavků na tlak, vlastnosti média a korozní podmínky. Struktura ok rozděluje namáhání spojení prostřednictvím více upevňovacích bodů, čímž zlepšuje stabilitu instalace v potrubích vystavených vibracím nebo častému provozu.
Disk má kompaktní kruhový design a otáčí se přibližně o 90° mezi plně otevřenou a plně uzavřenou polohou. Kotouče z nerezové oceli nebo jiné kompatibilní materiály lze vybrat podle média potrubí pro zlepšení odolnosti proti korozi a provozního výkonu.
Vřeteno ventilu přenáší pracovní moment mezi pohonem a kotoučem. Středové uspořádání hřídele snižuje konstrukční složitost a podporuje hladký provoz s ručními, pneumatickými nebo elektrickými způsoby ovládání.
EPDM, NBR, PTFEa další těsnicí materiály lze vybrat podle média. EPDM se běžně používá pro aplikace na vodní bázi, NBR je vhodný pro podmínky související s ropou, zatímco PTFE je zvažován pro vyšší požadavky na chemickou odolnost.
V systémech zásobování vodou a odpadních vod se běžně volí klapkové klapky s výstupky z důvodu jejich kompaktní struktury a snadné údržby. Konfigurace sedadel z EPDM se často používají pro systémy čerstvé vody, odpadních vod a obecných systémů cirkulace vody, kde jsou požadavky na chemickou kompatibilitu střední.
Potrubí HVAC a průmyslového chlazení obvykle vyžadují časté otevírání a zavírání. Díky 90° otočné konstrukci, nízkému provoznímu momentu a kompaktní instalační délce jsou klapkové klapky vhodné pro systémy řízení cirkulace s omezeným instalačním prostorem.
U průmyslových potrubí obsahujících korozivní nebo speciální média by měla být konfigurace ventilu zvolena podle chemické kompatibility mezi materiálem sedla a médiem. Sedla na bázi PTFE lze zvážit pro silnější chemická prostředí, zatímco materiály NBR a FKM se používají pro aplikace související s ropou.
Námořní a energetické systémy často vyžadují ventily s odolností proti korozi a pohodlným přístupem pro údržbu. Konstrukce oka umožňuje snadnější izolaci a výměnu v potrubí, kde je omezený prostor pro údržbu.
Během provozu se kotouč otáčí kolem osy dříku ventilu. Když je ventil plně otevřený, kotouč se vyrovná se směrem toku potrubí, snižuje odpor a umožňuje průchodu média s minimálními překážkami.
Při zavírání se kotouč otočí přibližně o 90° a tlačí na těsnicí sedlo, aby zastavil průtok. V závislosti na konstrukci ventilu a materiálu těsnění lze dosáhnout obousměrného uzavíracího výkonu.
U škrticích aplikací lze polohu kotouče nastavit mezi otevřenou a zavřenou polohou.
| Srovnání | Uzavírací klapkový ventil | Oplatkový motýlový ventil |
|---|---|---|
| Způsob připojení | Otvory se závitem umožňují nezávislé upevnění příruby | Instaluje se mezi dvě příruby pomocí průchozích šroubů |
| Údržba | Vhodné pro systémy vyžadující snadnější demontáž ventilu nebo koncovou instalaci | Vhodnější pro standardní instalaci potrubí |
| Instalační prostor | Kompaktní design se silnější flexibilitou připojení | Lehký a běžně používaný tam, kde je omezený prostor |
| Typické aplikace | Úprava vody, HVAC, průmyslová potrubí, systémy citlivé na údržbu | Obecná vodovodní a užitková potrubí |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.se zaměřuje na výrobu ventilů již více než 19 let, s výrobními zdroji umístěnými v Tianjinu a Wenzhou, Zhejiang. Společnost vyrábíklapkyvčetně typů destiček, oček, U-profilů a přírub, s hlavními výrobními průměry v rozmezí od DN40 do DN1600.
Výrobní proces zahrnuje montáž ventilu, tlakovou zkoušku, instalaci sedla ventilu, instalaci pouzdra hřídele a označení produktu. Zhongguan poskytuje povinnéISO certifikátypro vyráběné ventily a může poskytnoutSedla ventilů s certifikací WRASv případě potřeby.
Životnost klapky je ovlivněna především provozními podmínkami, včetně vlastností média, teploty, změn tlaku, frekvence provozu a kvality instalace. Výběr kompatibilních těsnících materiálů a udržování správných provozních podmínek pomáhá snižovat předčasné opotřebení těsnicích součástí.
Ano. Uzavírací klapky typu oka mohou být ovládány ručními rukojeťmi, převodovkami, pneumatickými pohony nebo elektrickými pohony podle požadavků na ovládání potrubí. Výběr pohonu by měl odpovídat požadavku na krouticí moment ventilu, provozní frekvenci a automatizačnímu systému.
Požadované informace obvykle zahrnují velikost ventilu, jmenovitý tlak, standard připojení, médium potrubí, teplotní rozsah, požadavky na materiál sedla a požadavky na pohon. Tyto detaily pomáhají určit vhodnou konfiguraci ventilu a zabraňují nesprávnému výběru materiálu.
Prevence úniku závisí na správném výběru ventilu, vhodném těsnicím materiálu, správné instalaci a pravidelné kontrole. Vyrovnání potrubí, podmínky připojení příruby a cizí částice kolem těsnícího povrchu by měly být kontrolovány během instalace, aby se zachoval těsnicí výkon.
