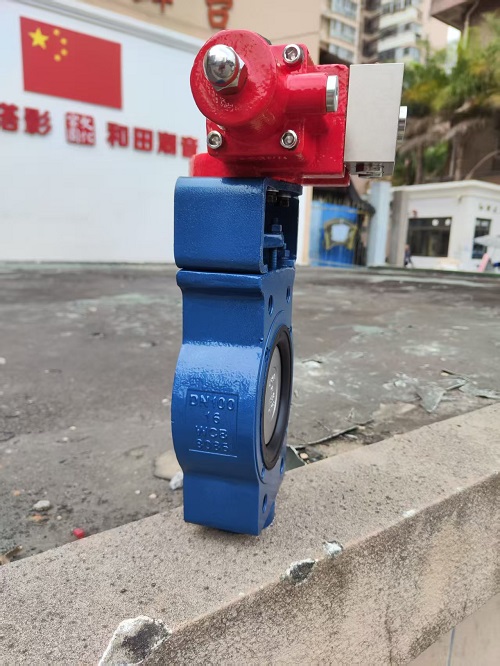

Tělo WCB s polovičním očkem a kotouč CF8 s excentrickým klapkovým ventilem hydraulického ovladače

Těleso WCB se zásuvným očkem a kotouč CF8 s excentrickým motýlovým ventilem s hydraulickým pohonem je vysoce výkonný ventil navržený pro náročné aplikace, které vyžadují rychlý provoz, spolehlivé těsnění a minimální údržbu. Díky jedinečnému excentrickému designu a hydraulickému pohonu je tento ventil ideální pro manipulaci s vysokými diferenčními tlaky, přičemž zajišťuje hladký provoz a prodlouženou životnost.

Vlastnosti designu:

Typ ventilu: Dvojitý přesazený motýlový ventil s měkkým sedlem

Excentrická klapka se vyznačuje dvojitým přesazením, kde je osa dříku ventilu odsazena jak od těsnící plochy, tak od osy potrubí. Tato inovativní konstrukce zajišťuje, že se kotouč během otevírání rychle odpojí od sedla, výrazně snižuje tření a opotřebení a prodlužuje životnost těsnění ventilu.

Ofsetový design:

Odsazená konstrukce zlepšuje účinnost ventilu tím, že umožňuje kotouči pohybovat se s minimálním odporem, zajišťuje hladší provoz a snižuje mechanické opotřebení. Výsledkem je ventil, který poskytuje vysoký výkon a zároveň vyžaduje méně údržby.

Systém těsnění:

Odolné měkké sedadlo:

Ventil využívá pružné měkké sedlo, běžně vyráběné z materiálů jako EPDM, NBR, PTFE atd. Tato konstrukce měkkého sedla zajišťuje vynikající elastické utěsnění a dosahuje obousměrného nulového úniku. Splňuje přísné normy pro těsnění, jako je ANSI třída VI, díky čemuž je vysoce spolehlivý pro širokou škálu průmyslových aplikací.

Specifikace materiálu:

Materiál těla

Tělo ventilu je vyrobeno z uhlíkové oceli WCB, která poskytuje silnou strukturální integritu a vynikající odolnost vůči obecným tlakům. Tento materiál zajišťuje odolnost v prostředí s vysokou poptávkou, včetně průmyslových odvětví s vysokými průtoky nebo abrazivními médii.

Materiál disku

Kotouč ventilu je vyroben z nerezové oceli CF8 (304), známé pro svou vynikající odolnost proti korozi, vysokou pevnost a trvanlivost. Leštěný nebo potažený povrch kotouče zajišťuje těsný kontakt s měkkým sedlem pro spolehlivé utěsnění a zároveň poskytuje odolnost proti korozi a opotřebení.

Design připojení:

Tělo s polovičními oky:

Tento ventil se vyznačuje konstrukcí těla s poloočkem, která umožňuje snadnou instalaci a demontáž. Konstrukce s polovičním okem obsahuje otvory se závitem pro oka, což umožňuje instalaci ventilu pomocí průchozích šroubů, podobně jako u wafer ventilu. Klíčovou výhodou této konstrukce je schopnost podepřít ventil během demontáže potrubí, což usnadňuje údržbu bez úplného vyjmutí ventilu ze systému.

Aktivace:

Hydraulický pohon:

Ventil je vybaven hydraulickým pohonem, který nabízí vysoký točivý moment a rychlou odezvu pro aplikace vyžadující rychlé ovládání ventilu nebo manipulaci s vysokým rozdílovým tlakem k otevření. Hydraulický pohon je ideální pro systémy, které vyžadují vyšší stupeň ovládání a výkonu, jako jsou ropovody a plynovody, chemické zpracování a další průmyslové aplikace.

Hydraulická integrace:

Tento pohon lze přímo integrovat do hydraulických řídicích systémů, což zajišťuje bezproblémový provoz a větší kontrolu nad pohybem ventilu. Je navržen tak, aby zajistil vysokou účinnost a minimální spotřebu energie a zároveň maximalizoval provozní spolehlivost.

Aplikace:

Voda a čištění odpadních vod

Ropný a plynárenský průmysl

Chemické zpracování

Elektrárny

HVAC systémy

Celulózový a papírenský průmysl

Léčiva a zpracování potravin

Klíčové výhody:

Minimální opotřebení: Excentrická konstrukce snižuje tření, prodlužuje životnost těsnění a snižuje požadavky na údržbu.

Obousměrný nulový únik: Odolná měkká konstrukce sedla zajišťuje provoz bez úniku v obou směrech.

Rychlý a efektivní provoz: S hydraulickým pohonem poskytuje ventil rychlou odezvu, ideální pro vysokotlaké a rychle působící aplikace.

Snadná údržba: Konstrukce s polovičním očkem umožňuje snadnou demontáž a opětovnou instalaci ventilu během běžné údržby, což šetří čas a náklady na práci.

Odolnost proti korozi: Disk z nerezové oceli CF8 a tělo z uhlíkové oceli WCB zajišťují trvanlivost a odolnost proti korozi v drsném prostředí.

Specifikace:
