Když se podíváte na moderní vodárny, továrny nebo potrubní systémy ve velkých budovách, můžete si něčeho všimnout: tyto objemné, těžké tradiční šoupátka jsou stále méně běžné. Stále častěji jsou nahrazovány kompaktnějším typem ventilu s rukojetí nebo převodem – theškrticí klapka. Tato změna nevznikla náhodou. Je to proto, že klapky nabízejí řešení, která v mnoha ohledech lépe splňují potřeby moderního inženýrství.
Stejně jako chytré telefony nahradily v mnoha oblastech funkční telefony, obliba klapek pramení z jejich jedinečných výhod. Podívejme se na to, jak se klapky „na vrcholu“ v několika klíčových oblastech.
1. Velká úspora místa a hmotnosti
Představte si, že potřebujete ovládat potrubí DN500 (průměr asi 500 mm):

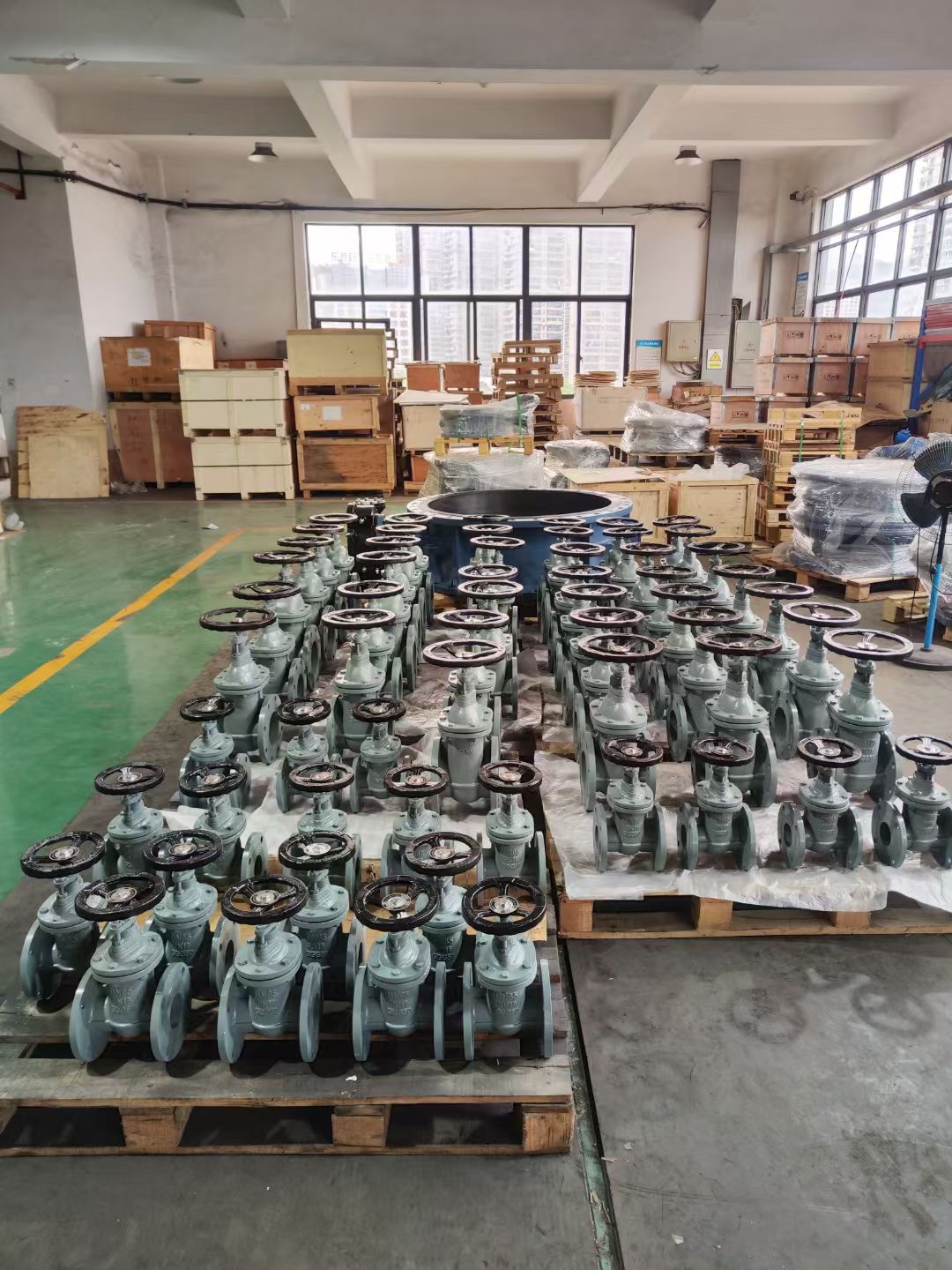

Instalace šoupátka je jako umístění tlusté, těžké kovové "krabice" na potrubí. Vyžaduje pevné podpěry a zabírá hodně místa.
Instalace škrticí klapky je jako přidání tenkého „kotouče“ mezi příruby potrubí. Je velmi kompaktní a jeho hmotnost může být pouze jedna třetina až polovina ašoupátkostejné velikosti.
2. Speed Showdown: Otevření a Zavření
Když je potřeba rychlá reakce, jejich provozní efektivita je na rozdíl od světa:
Ovládání šoupátka je jako používání staromódního šroubového zvedáku. Pro úplné otevření nebo zavření musíte ručním kolem otočit mnohokrát (někdy desítky nebo dokonce stovky otáček). To může ztrácet drahocenný čas v případě nouze, kdy je třeba rychle přerušit průtok.
Ovládání klapky je jako otevírání nebo zavírání dveří. Stačí otočit rukojetí nebo převodem o 90 stupňů (čtvrt otáčky), abyste okamžitě přešli z plně otevřené do plně zavřené nebo naopak. To je zásadní pro mimořádné události, jako je hašení požáru nebo zadržování úniku.
3. „Nákladový“ faktor: Cena a údržba
Z hlediska projektových nákladů a dlouhodobého provozu jsou klapky ekonomičtější:
Výrobní náklady: Struktura škrticí klapky je relativně jednoduchá, s méně součástmi. Zejména tělo vyžaduje mnohem méně odlévaného materiálu a času na obrábění než šoupátko. Díky tomu je cenová výhoda škrticích klapek velmi zřejmá u potrubí s velkým průměrem.
Údržba: Těsnicí kroužek v škrticí klapce má obvykle modulární konstrukci. Když se vnitřní těsnění opotřebuje a potřebuje výměnu, často nemusíte odstraňovat celéventiltělo z potrubí. Stačí povolit představec a vyměnit těsnění sedla a kotouče, což značně zjednodušuje proces opravy.
Naproti tomu, pokud dojde k poškození šoupátka a těsnící plochy sedla šoupátka, je oprava často velmi obtížná a někdy je třeba vyměnit celý ventil.
4. „Bonusové body“ za všestrannost
Ačkoli ani jeden není nejlepší pro jemné řízení průtoku, klapky jsou v tomto ohledu stále o něco lepší:
Šoupátka jsou konstruována tak, že se absolutně nesmí používat k regulaci průtoku. Je-li ponechána částečně otevřená, vysokorychlostní kapalina bude erodovat a způsobovat vibrace v částečně otevřené bráně, což rychle poškodí těsnicí povrch a vytváří značný hluk.
Motýlkové ventily, i když nejsou tak přesné jako vyhrazené regulační ventily, mohou být použity pro hrubé škrcení v určitém rozsahu. Změnou úhlu otevření disku můžete dosáhnout přibližné regulace průtoku, i když při pootevření také dochází k určité kavitaci a odporu.
Byly tedy uzavírací ventily zcela vyřazeny?
vůbec ne. Šoupátka si stále drží své místo ve svých oblastech odbornosti. Jsou stále nenahraditelné v následujících situacích:
Přísné plné vrtání, vyžadován nulový odpor: V některých dálkových ropovodech a potrubích zemního plynu extrémně citlivých na tlakovou ztrátu je plně otevřený průchod šoupátka přesně stejný jako vnitřní průměr potrubí a nabízí prakticky nulový odpor. To je výhoda, se kterou se škrticí klapky nemohou shodovat (dřík ventilu a okraj disku jsou vždy v průtokové dráze).
Vysoce čisté kapaliny: V průmyslových odvětvích, jako je potravinářský a farmaceutický průmysl, je přímá průtoková cesta šoupátka méně pravděpodobné, že zachytí kapalinu a snáze se čistí.
Náročné podmínky jako vysoká frekvence/tlak: V některých vysokoteplotních, vysokotlakých parních systémech nebo speciálních aplikacích může být konstrukce šoupátek robustnější a může mít delší životnost.
