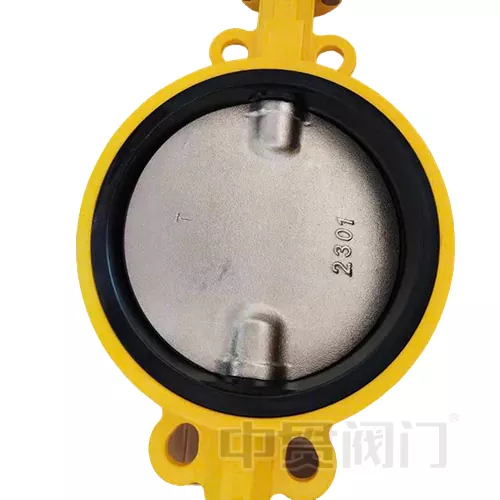

Polovinový návrh motýla ventilu

Poloviční konstrukce motýlů s polovičním stojícím má jen jeden rozdíl s druhým běžným ventilem motýlů, stonky mají dvě fáze, mohou také volat jako hřídel rozděleného ventilu, to znamená snížení průřezu a klade větší význam na hodnotu KV. Pokud hledáte tento druhy ventilu pro vaše odvětví nebo projekty, je poloviční motýlí ventil STEM dobrou volbou, každá jednotlivá část materiálu a nejvyšší příruba nebo tvar stonku, může být vše přizpůsobeno.

Výhody výkonu a platné hranice

1. ekonomické a snadno udržovatelné:

Výrobní náklady na poloviční kmenový motýl ventil jsou pouze 70% nákladů plného ventilu motýlů kmene a není třeba udržovat spodní nádivnou krabici;

2. Optimalizace pro scénáře s nízkým napětím:

Pracovní tlak ≤ PN16, použitelná teplota -10 ° C ~ 120 ° C (těsnění EPDM) / -20 ° C ~ 80 ° C (NBR těsnění);

Hodnota CV koeficientu toku je o 40% vyšší než hodnota brány ventilu ve stejném průměru a ztráta tlaku je ≤ 0,2 bar (při průtoku 2 m/s).

3. Flexibilita instalace:

Poloviční ventil motýlů kmene může být nainstalován vodorovně nebo svisle a tělo ventilu lze vybrat v litině (GGG50) nebo z nerezové oceli (CF8M);

Přizpůsobení konstrukce klipu na projekty renovace potrubí s omezeným prostorem (např. Rozšíření potrubí pro vybavení).

4. Typická kompatibilita médií:

A. Čistá voda, cirkulující chladicí voda, nízkotlaká pára (≤1,6MPA);

b. B.Neutrální oleje (viskozita ≤220 cst), vzduch a další nekorozivní plyny;

C. C.Low koncentrace kyselých a alkalických kapalin (pH 5 ~ 9)
