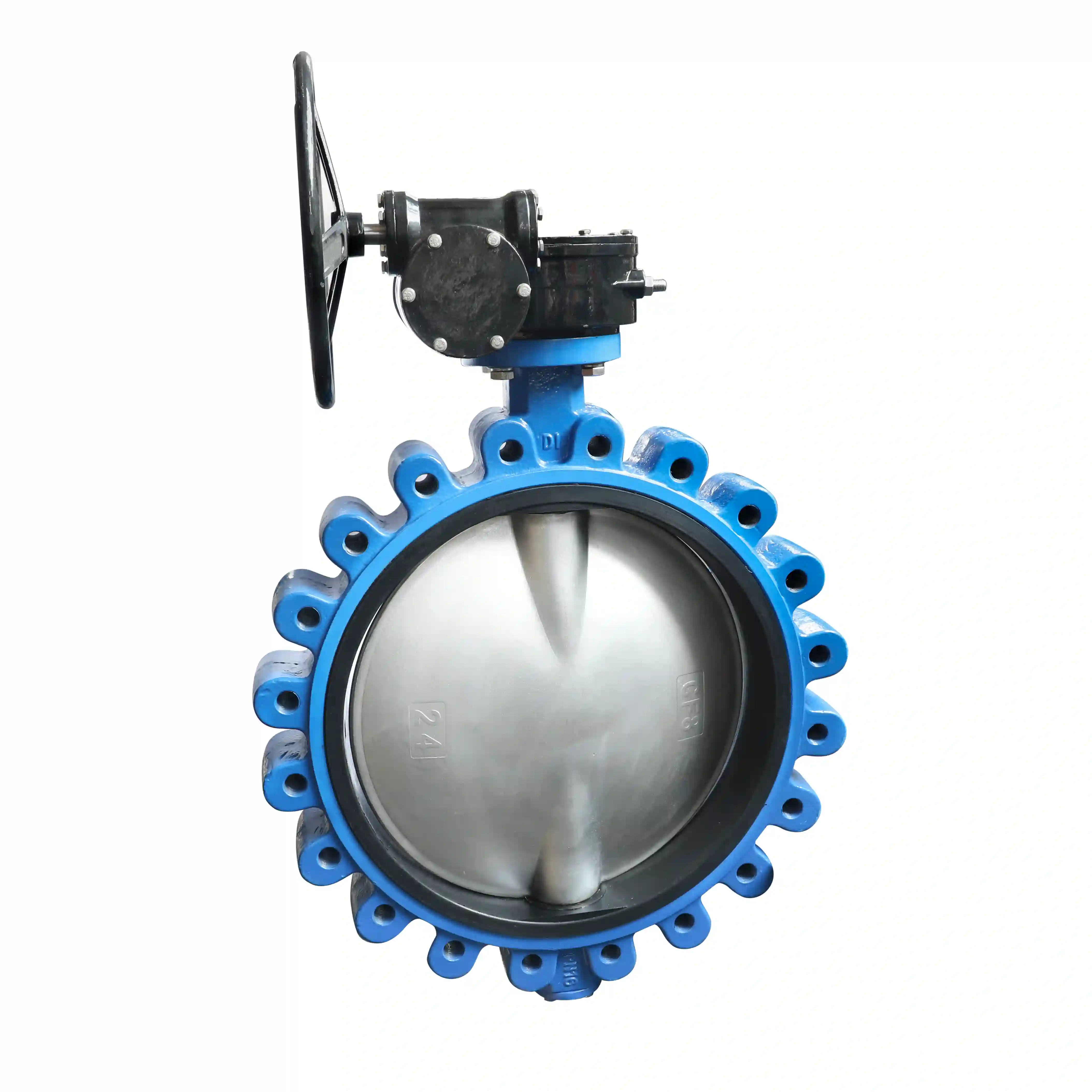

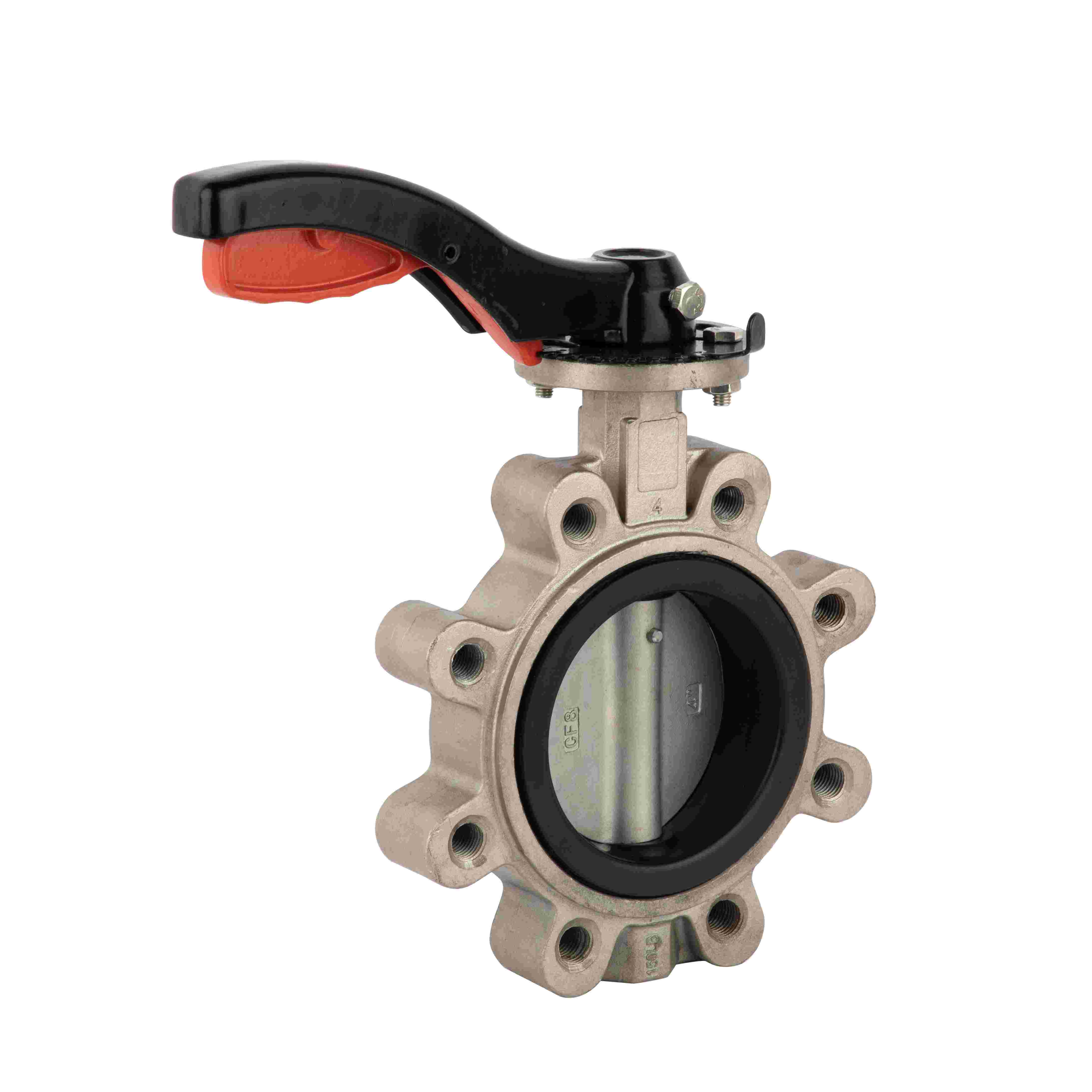

"Připojení typu oka" obvykle odkazuje na způsob instalace klapky ve stylu oka mezi příruby potrubí. Tento způsob připojení je velmi běžný v průmyslových potrubních systémech. Svůj název získal podle těla ventilu, které má „očko“ s otvory pro šrouby.
Pro lepší pochopení tohoto způsobu připojení jej lze přirovnat k jinému běžnému typu: připojení ve stylu plátku.
Nezávislé připojení, nerušící: Nejpozoruhodnějším rysem připojení typu oka je, že trubky na každé straně jsou nezávisle připevněny k ventilu pomocí šroubů. To znamená, že příruba na levé straně je přišroubována k levým výstupkům ventilu a pravá strana je podobně přišroubována k pravým výstupkům. To umožňuje samostatné odstranění každé strany potrubí bez ovlivnění těsnění na opačné straně.
Umístěteklapka ve tvaru okamezi dvěma přírubami potrubí a vyrovnejte otvory pro šrouby.
Pomocí šroubů bezpečně připevněte přírubu na každé straně k otvorům se závitem nebo průchozím otvorům na odpovídajících výstupcích ventilu.
Tento design nabízí několik výrazných výhod:
Usnadňuje „slepou“ službu: Když je třeba ventil instalovat na konec potrubí (např. jako vypouštěcí ventil na konci potrubí), je příruba pouze na jedné straně. Ventil ve tvaru očka lze přímo přišroubovat k této jediné přírubě – něco, co ventil ve stylu destičky nemůže udělat.
Vylepšená stabilita systému: Ve srovnání s destičkovými ventily, které se spoléhají na dlouhé šrouby, které je upínají mezi příruby, poskytuje nezávislá fixace ventilů s výstupky silnější podporu. V aplikacích, kde potrubí trpí vibracemi nebo kolísáním tlaku, nabízí tento způsob připojení vyšší stabilitu a spolehlivost.
Jednodušší údržba: Vzhledem k tomu, že obě strany potrubí jsou nezávisle propojeny, je v případě potřeby servisu nebo výměny ventilu nutné demontovat pouze tu stranu, na které je třeba pracovat. Není potřeba odpojovat obě strany potrubí současně, což výrazně snižuje prostoje.
-
