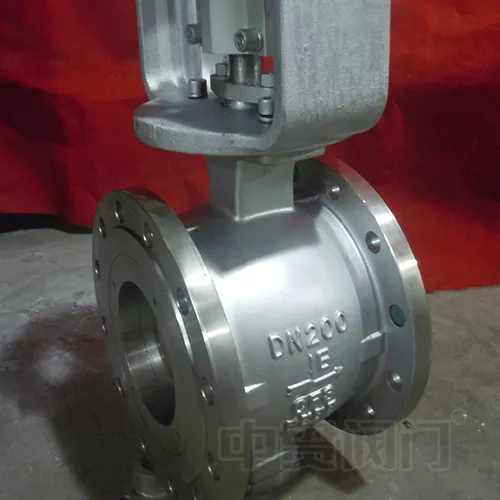

Kulový ventil V-port z nerezové oceli

Kulový ventil Zhongguan Stainless Steel V-Port je vysoce výkonný průmyslový ventil určený k přesné modulaci průtoku a náročným provozním podmínkám. Je vyroben z prvotřídní nerezové oceli a obsahuje pokročilou geometrii V-ball, vyniká při manipulaci s korozivními kapalinami, vysokoteplotními a vysokotlakými systémy a komplexními médii obsahujícími suspendované částice nebo vláknité materiály.

Tento ventil nachází rozsáhlé nasazení v odvětvích petrochemické rafinace, výroby energie, metalurgického zpracování, výroby potravin a nápojů, farmaceutické výroby, celulózy a papíru a ochrany životního prostředí. Je široce uznáván pro svou vynikající integritu těsnění, výjimečnou odolnost proti opotřebení a prodlouženou provozní životnost, díky čemuž je nepostradatelnou součástí moderních systémů řízení procesů.

Základní konstrukční vlastnosti a technické výhody

1. Přesná kulová geometrie V-Port pro přesné ovládání

Obrys ve tvaru V obrobený do povrchu koule umožňuje vysoce přesné průtokové charakteristiky a nabízí jak lineární, tak ekviprocentní regulační křivky. S poměrem ztlumení přesahujícím 100:1 je tento ventil ideální pro aplikace vyžadující přísnou regulaci procesu, jako je řízení přívodu do reaktoru a vyrovnávání průtokového poměru.

2. Samočisticí střižné působení Zabraňuje ucpání

Když se koule V-port otáčí, ostrá hrana V-zářezu vytváří silný střihový efekt, který účinně prořízne vlákna, vlákna buničiny, kaše a pevné částice strhávané v proudu tekutiny. Tento jedinečný samočistící účinek zabraňuje hromadění média a zaseknutí ventilu, což poskytuje výraznou výhodu v náročných aplikacích zahrnujících papír, kal, odpadní vodu a další kapaliny obsahující pevné látky.

3. Prvotřídní metalurgie a pokročilé povrchové kalení

• Základní materiály: Těla ventilů a koule jsou k dispozici v provedení z vysoce kvalitní nerezové oceli včetně 304, 316 a CF8M (CF3M), které nabízejí vynikající odolnost vůči široké škále korozivních médií.

• Vylepšení povrchu: Pro extrémně náročné podmínky lze těsnicí povrchy vyztužit karbidem wolframu nebo keramickým povlakem naneseným technologií tepelného nástřiku s vysokou rychlostí kyslíku (HVOF). Tato úprava dosahuje tvrdosti povrchu až 65 HRC nebo vyšší, výrazně zlepšuje odolnost proti erozi, oděru a zadření a prodlužuje životnost několikanásobně ve srovnání s alternativami bez povlaku.

4. Více těsnicích řešení pro extrémní teploty a tlak

V závislosti na vašich konkrétních servisních požadavcích nabízíme řadu konfigurací těsnění:

• Měkké těsnění (PTFE/PPL): Ideální pro aplikace s okolní teplotou, nízkým tlakem a čistými médii, přičemž dosahuje úrovně netěsnosti tak nízké jako třída VI (nulový viditelný únik).

• Metal Hard Seal (Metal-to-Metal): Navrženo pro vysokoteplotní provozy až do 450 °C (842 °F), vysokotlaké systémy a abrazivní média, udržující stabilní únikový výkon na úrovních třídy IV až VI.

• Flexibilní grafitové kompozitní těsnění: Kombinuje vynikající odolnost proti vysokým teplotám s příznivou elasticitou, takže je zvláště vhodné pro parní a termální olejové systémy.

5. Integrace standardizovaného ovládání a inteligentního ovládání

• Montážní příruba v souladu s normou ISO 5211: Umožňuje přímou instalaci elektrických, pneumatických nebo šnekových pohonů bez použití nářadí, podporuje analogové signály 4–20 mA a komunikační protokoly digitální sběrnice (jako je Profibus, Modbus a Foundation Fieldbus) pro bezproblémovou integraci do automatizovaných řídicích systémů DCS a PLC.

• Safety-Engineered dřík: Vyznačuje se provedením dříku odolným proti výbuchu v kombinaci s integrovaným blokovacím mechanismem dorazu, který zajišťuje bezpečný a spolehlivý provoz i za podmínek vysokotlakého rázu.

6. Všestranné způsoby připojení a konstrukční konfigurace

• Typy připojení: Dostupné v provedení s přírubou (RF, FF), wafer/očko, se závitem (NPT, BSP), s hrdlovým přivařením a přivařením na tupo, kompatibilní s hlavními mezinárodními normami pro potrubí včetně ANSI, DIN, JIS a GB.

• Strukturální možnosti: Nabízeno ve standardní konfiguraci ovládání V-portem a také s dvoumístným těsněním pro obousměrné vypínání nebo vysokofrekvenční cyklické aplikace.

Typická aplikační odvětví a scénáře

Průvodce rychlým výběrem – Pomůže vám vybrat správný ventil

Pro usnadnění přesného výběru ventilu doporučujeme poskytnout našemu technickému týmu následující provozní parametry:

• Charakteristika média: Název, žíravost, obsah pevných látek (typ a koncentrace), viskozita

• Provozní podmínky: Rozsah pracovního tlaku, teplotní rozsah, požadovaný průtokový koeficient (Cv/Kv)

• Požadavky na ovládání: Požadovaná průtoková charakteristika (lineární/ekviprocentní), typ pohonu (manuální/elektrický/pneumatický), preference řídicího signálu

• Specifikace připojení: Hodnota příruby, plán potrubí, typ koncového připojení

Náš zkušený technický personál nabízí bezplatné výpočty velikosti a služby návrhu řešení na míru, aby zajistil optimální výkon ventilu pro vaši konkrétní aplikaci.

Zajištění kvality a výrobní standardy

• Shoda: Vyrobeno v souladu s mezinárodně uznávanými standardy včetně ISO 9001, API 6D, API 607 ​​(požární) a GB/T 12237.

• Přísné testování: Každý ventil prochází 100% hydrostatickým tlakovým testováním, kontrolou těsnosti sedla a spektrální analýzou materiálu, aby byla zaručena dodávka bez závad.

• Sledovatelnost: Pro záznamy o kvalitě je udržována úplná sledovatelnost materiálu a komplexní inspekční dokumentace.

Závazek poprodejního servisu a záruky

1. Záruční doba: 12 měsíců od data uvedení do provozu, pokrývající výrobní vady.

2. Doživotní technická podpora: Bezplatný přístup k našemu technickému týmu pro odstraňování problémů, pokyny k údržbě a doporučení náhradních dílů po celou dobu životnosti ventilu.

3. Nouzová reakce: Prioritní 48hodinová podpora na místě nebo vzdálená podpora pro kritická selhání systému.

Proč si vybrat Zhongguan?

• Více než 18 let zkušeností s výrobou specializovaných ventilů

• Exportováno do více než 30 zemí na pěti kontinentech

• Možnost úplného přizpůsobení – na vyžádání jsou k dispozici nestandardní velikosti, speciální slitiny a vlastní povlaky

• Přísná kontrola procesu s plně zdokumentovanou sledovatelností kvality

• Konkurenceschopné ceny s přímou dodávkou z výroby – žádné zprostředkující přirážky

Zhongguan Valve – Precizní inženýrství pro každou výzvu průtoku.

Pro podrobné technické listy, CAD výkresy nebo personalizovanou pomoc s výběrem neváhejte kontaktovat náš prodejní tým. Těšíme se na budování dlouhodobého partnerství s vámi.
