Soustředný motýlový ventil ZhongguanNákup podporuje úpravu vody, odpadních vod, mořské vody, cirkulaci HVAC a průmyslové potrubní aplikace, kde je vyžadována kompaktní konstrukce, vhodné těsnící materiály a stabilní uzavírací výkon.Zhejiang Zhongguan Valve Manufacture Co., Ltd.se již více než 20 let zaměřuje na výrobu ventilů s výrobními základnami v Tianjinu a Wenzhou, Zhejiang. Společnost kombinuje zkušenosti s výrobou škrticích klapek se zdroji regionálního dodavatelského řetězce ventilů a poskytuje konfigurace ventilů na základě různých materiálů potrubí, charakteristik médií a provozních prostředí.
Ve středotlakých systémech se běžně používá koncentrická struktura.
Vodovodní a kanalizační potrubí vyžadují ventily, které dokážou udržet těsnicí výkon během dlouhodobého provozu. Elastická struktura sedla použitá v konstrukci koncentrického motýlového ventilu je vhodná pro média na vodní bázi, protože těsnící materiál lze vybrat podle chemických vlastností potrubí.
EPDMSedadla a HTEPDM se běžně vybírají pro aplikace se sladkou vodou, odpadní vodou a mořskou vodou kvůli jejich odolnosti vůči vodě, počasí a ozónu. Zjednodušená vnitřní struktura také redukuje oblasti, kde se hromadí usazeniny a částice.
Systémy s mořskou vodou vyžadují pozornost na odolnost proti korozi, protože obsah soli může urychlit degradaci materiálu. Zhongguan nabízí kombinace materiálů včetně kotoučů odolných proti korozi a různých materiálů sedadel podle provozních podmínek mořské vody.
Těleso ventilu může být chráněno epoxidovým nátěrem o tloušťce přibližně 250 μm, přičemž těsnicí materiál lze vybrat podle aktuálních požadavků na médium. Pokud je požadována silnější chemická odolnost, lze zvážit materiály na bázi PTFE nebo vhodné pryžové směsi.
Systémy vytápění, ventilace, klimatizace a průmyslového chlazení často vyžadují časté otevírání a zavírání. Soustředná konstrukce poskytuje charakteristiku nízkého provozního momentu a může být kombinována s různými konfiguracemi pohonu podle požadavků řízení.
Díky kompaktní konstrukci je vhodný pro potrubní systémy, kde je omezený instalační prostor, zatímco wafer atahat setypy připojení poskytují flexibilitu pro různá uspořádání potrubí.
Soustředná struktura vyrovnává dřík ventilu, střed disku a středovou osu těla na stejnou osu. Ve srovnání s konstrukcemi excentrických klapek poskytuje tato konstrukce jednodušší uspořádání těsnění a snižuje omezení směru instalace.
Obousměrná těsnící charakteristika umožňuje instalaci bez přísných omezení směru proudění v mnoha potrubních aplikacích. To snižuje možnost chyb při instalaci způsobených nesprávnou orientací ventilu, zejména ve velkých systémech zásobování vodou a cirkulace, kde je instalováno více ventilů.
Rozsah výkonu klapky závisí do značné míry na výběru materiálu sedla. Zhongguan Concentric Butterfly Valve může být konfigurován s různými těsnícími materiály, což umožňuje stejné základní konstrukci ventilu přizpůsobit se různým provozním podmínkám.
EPDM a HTEPDM jsou vhodné především pro aplikace související s vodouNBR, HNBR a XNBR jsou vybrány pro média obsahující olej. Materiály na bázi PTFE se používají tam, kde je vyžadována silnější chemická odolnost.
Tato flexibilita materiálu snižuje potřebu zcela odlišných konstrukcí ventilů při změně podmínek potrubí. Konstrukce těla ventilu může zůstat konzistentní, zatímco těsnicí systém je nastaven podle média.
Ve srovnání s excentrickými klapkami s kovovým sedlem mají soustředné klapky obecně jednodušší vnitřní strukturu a nižší celkovou hmotnost.
To poskytuje praktické výhody u velkých potrubních projektů, protože doprava, instalace a postupy údržby se snáze řídí. Konstrukce elastického sedla také umožňuje údržbu výměnou sedla namísto výměny kompletní sestavy ventilu v mnoha aplikacích.
Zhongguan vyrábí klapky převážně pokrývající DN40 až DN1600, včetně typu wafer, očka, U-profil a příruby.

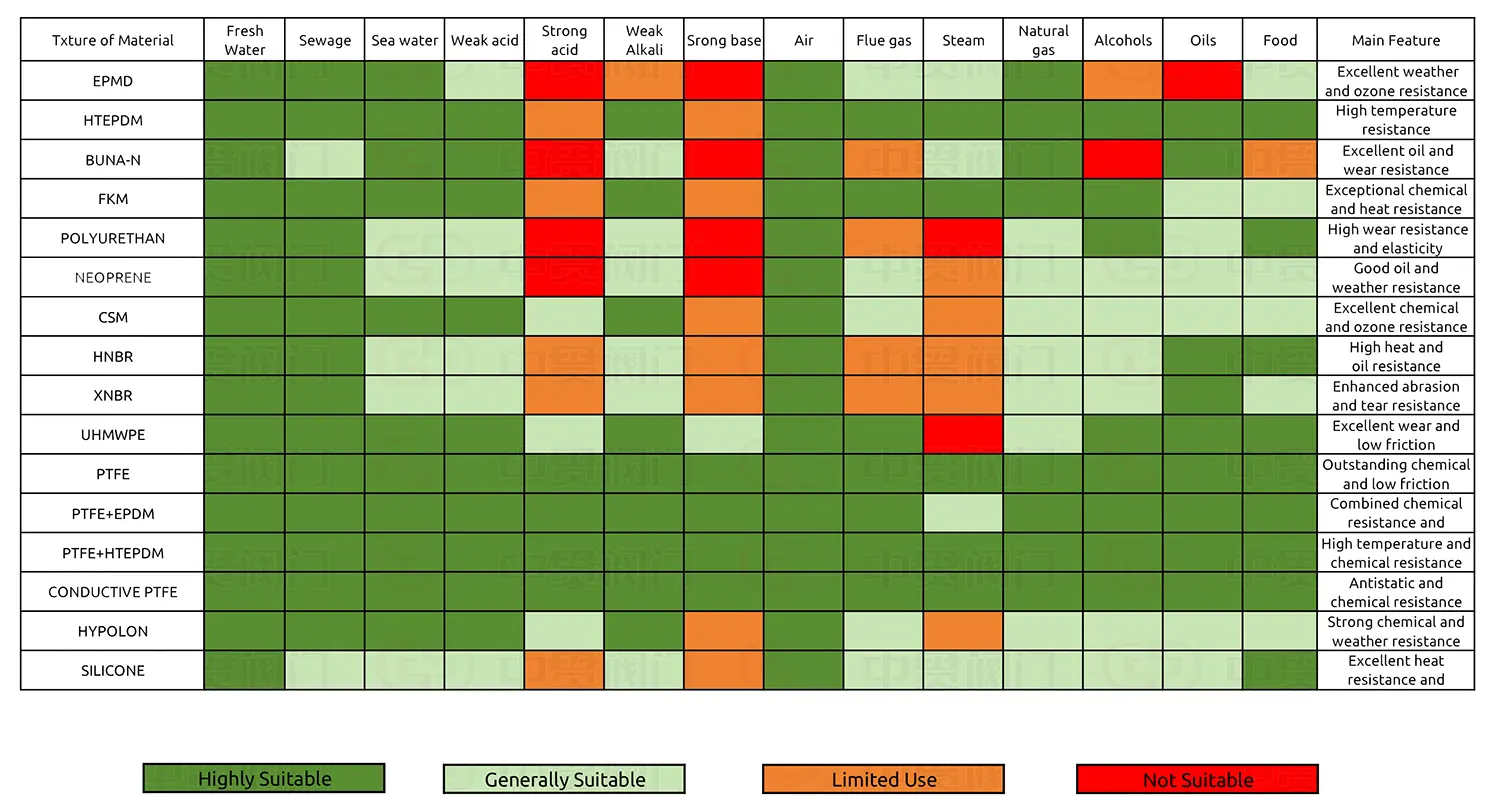

Různé pryžové a polymerní materiály mají různé charakteristiky odolnosti vůči vodě, chemikáliím, oleji, teplotě a speciálním médiím.
| Materiál sedáku | Vhodná média | Vlastnosti materiálu |
| EPDM | Sladká voda, splašky, mořská voda, vzduch, spaliny | Dobrá snášenlivost s vodou, odolnost proti povětrnostním vlivům a odolnost proti ozónu; nevhodné pro minerální oleje |
| HTEPDM | Podmínky vyšší teploty vody, mořské vody, páry | Lepší teplotní výkon ve srovnání se standardním EPDM |
| NBR (BUNA-N) | Minerální olej a média obsahující olej | Dobrá odolnost proti oleji a opotřebení |
| HNBR / XNBR | Průmyslové oleje a aplikace související s opotřebením | Lepší odolnost ve srovnání s konvenčním NBR |
| FKM | Chemická média a podmínky vyšších teplot | Silná chemická a teplotní odolnost |
| PTFE | Silná kyselina, silná alkálie, žíravá chemická média | Vynikající chemická stabilita a nízké tření |
| PTFE + EPDM | Aplikace kombinace vody a chemikálií | Kombinuje chemickou odolnost PTFE s elasticitou pryže |
| PTFE + HTEPDM | Chemické aplikace při vyšších teplotách | Vhodné pro složitá chemická prostředí |
| Vodivý PTFE | Antistatické chemické potrubí | Udržuje odolnost PTFE s vodivými vlastnostmi |
| Silikon | Potraviny a čisté vysokoteplotní aplikace | Tepelná odolnost a kompatibilita s čistými médii |
Pro systémy zásobování vodou, čištění odpadních vod a systémy mořské vody se běžně volí EPDM a HTEPDM, protože tyto materiály dobře fungují v prostředích na bázi vody. Nejsou však vhodné pro styk s minerálními oleji.
Pro potrubí související s ropou jsou vhodnější materiály NBR, HNBR, XNBR nebo FKM, protože poskytují lepší odolnost proti bobtnání oleje a poškození těsnění.
Pro chemická potrubí obsahující agresivní média poskytují PTFE a kompozitní materiály PTFE širší chemickou kompatibilitu. Vodivý PTFE lze také zvážit, pokud existují antistatické požadavky.
Pro zpracování potravin nebo čisté vysokoteplotní aplikace lze zvolit silikon a další vhodné těsnicí materiály kompatibilní s potravinami podle provozních podmínek.
Různé konstrukce klapek se volí podle provozních podmínek. Soustředná struktura se běžně používá ve vodovodních, užitkových a obecných průmyslových potrubích, zatímco excentrické konstrukce se často zvažují pro aplikace s vyšší teplotou, vyšším tlakem nebo pro aplikace s kovovým těsněním.
| Porovnávací položka | Koncentrický škrticí ventil | Dvojitý excentrický motýlový ventil | Trojitý excentrický motýlový ventil |
| Design těsnění | Elastické těsnění sedla se středovou diskovou strukturou | Konstrukce offsetového disku a hřídele | Vícenásobně posunutá konstrukce s kovovým těsněním |
| Požadavek na instalaci | Možnost obousměrného těsnění | Mnoho návrhů vyžaduje pozornost směru proudění | Obvykle vyžaduje správný směr instalace |
| Možnosti sedadla | EPDM, NBR, FKM, řada PTFE, silikon a další materiály | Měkké nebo kovové sedadlo v závislosti na provedení | Hlavně řešení kovových sedaček |
| Konstrukční hmotnost | Lehká konstrukce | Střední hmotnost | Vyšší hmotnost díky složité konstrukci |
| Údržba | Jednoduchá konstrukce výměny sedadla | Složitější systém těsnění | Vyšší náročnost na údržbu |
| Typické aplikace | Voda, splašky, mořská voda, HVAC, slabá chemická média | Středněteplotní průmyslové aplikace | Vysokoteplotní a vysokotlaké aplikace |

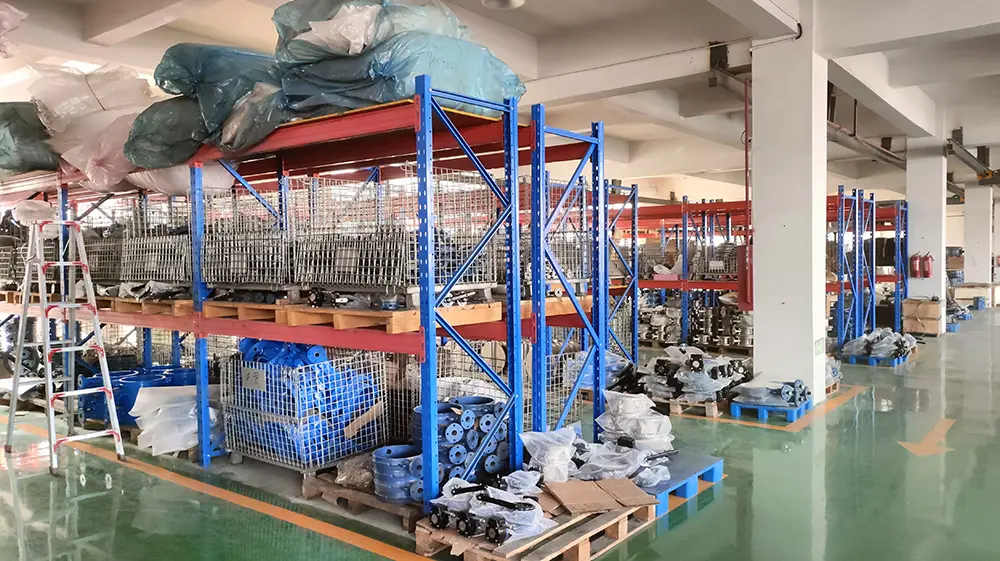

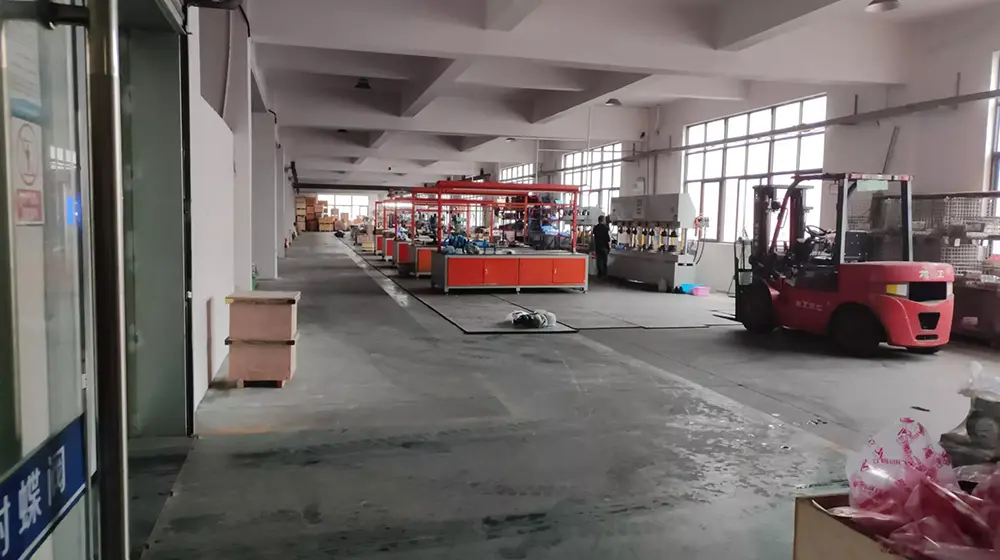

Zhejiang Zhongguan Valve Manufacture Co., Ltd. se nachází v Oubei, Yongjia, Wenzhou, Zhejiang, oblasti známé výrobou čerpadel a ventilů. Společnost má více než 20 let zkušeností s průmyslem ventilů a provozuje výrobní zdroje v Tianjinu a Wenzhou.
Výrobní systém zahrnuje výrobu, montáž, tlakové zkoušky, montáž sedel ventilu, montáž pouzdra hřídele a značení výrobků. Hlavní výrobní sortiment klapek zahrnuje provedení DN40 až DN1600, krycí desky, očka, U-profily a příruby.
Zhongguan vyžadujeISO certifikátypro vyráběné ventily a může poskytnoutSedla ventilů s certifikací WRASv případě potřeby.
Před instalací by měly být těsnicí plochy potrubí a ventilu vyčištěny, aby se odstranil prach, písek a další částice, které mohou ovlivnit těsnicí výkon. Vyrovnání přírub by mělo být pečlivě zkontrolováno, protože nerovnoměrné namáhání při instalaci může ovlivnit činnost ventilu.
Během instalace by mělo být potvrzeno připojení pohonu, aby byl zajištěn hladký pohyb otevírání a zavírání. Krouticí moment pohonu by měl odpovídat provoznímu požadavku ventilu, aby se zabránilo nadměrné síle nebo nedostatečné činnosti.
Během přepravy by zvedací zařízení mělo být připevněno kolem těla ventilu místo pohonu nebo dříku ventilu, aby byly chráněny součásti převodovky.
Pravidelná kontrola by měla zahrnovat kontrolu činnosti ventilu, stavu pohonu a požadavků na mazání podle prostředí instalace. U pohonů instalovaných ve venkovních nebo drsných podmínkách může být vyžadována dodatečná ochrana.
Použitelná média závisí na zvoleném materiálu sedadla. EPDM se běžně používá pro vodní a kanalizační systémy, materiály na bázi NBR jsou vhodné pro média související s ropou a materiály PTFE se používají pro silnější chemická prostředí.
Výběr by měl vzít v úvahu typ média, teplotu, chemickou koncentraci a provozní frekvenci. Zhongguan vybírá vhodné těsnicí materiály podle skutečných podmínek potrubí.
Ano. S vhodnými korozivzdornými materiály, včetně vhodného výběru sedla a materiálů vnitřních součástí, může být použit v potrubích souvisejících s mořskou vodou.
Škrtící klapky Zhongguan pokrývají především jmenovité tlaky PN10-PN16, které se běžně používají ve vodovodních, užitkových a průmyslových potrubních systémech.
Soustředný motýlový ventil Zhongguankombinuje kompaktní strukturu s více možnostmi těsnících materiálů, což umožňuje konfiguraci ventilu, aby odpovídala různým médiím potrubí a provozním podmínkám. Díky dlouhodobým zkušenostem s výrobou ventilů, kontrolou výběru materiálu a procesy kontroly výroby poskytuje Zhongguan konfigurace ventilů pro úpravu vody, námořní systémy, cirkulaci HVAC a průmyslové potrubní aplikace.
