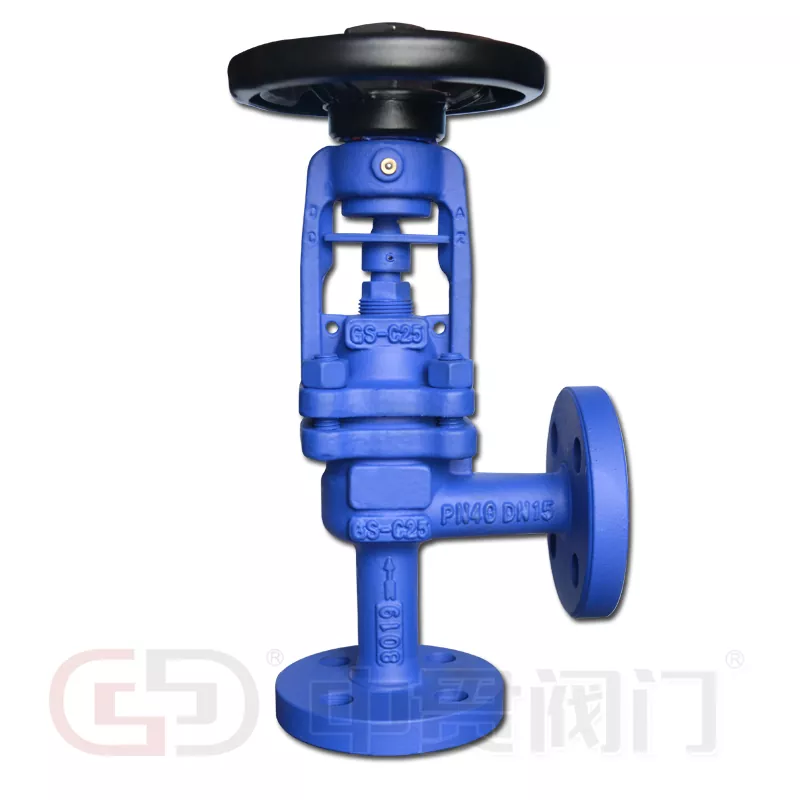

Standardní vlnovcový utěsněný úhlový kulový ventil DIN

Zhongguan dodáváStandardní vlnovcový utěsněný úhlový kulový ventil DINpro pořizování průmyslových potrubí, kombinující 90° úhlovou konstrukci tělesa s kovovým vlnovcovým těsněním dříku pro systémy páry, termálního oleje, horké vody, procesních plynů a čpavku. Ventil je k dispozici v materiálech tělesa včetně litiny, tvárné litiny, ocelolitiny a nerezové oceli, s vlnovci v provedení SS304, SS316, SS316L, SS310S a Hastelloy C. Specifikovaný rozsah velikostí je DN15–DN400, s tlakem PN16–PN40 a uvedenou maximální teplotou 600 °C.

Návrh úhlového vzoru pro průmyslové potrubí

Tělo s úhlovým vzorem přesměrovává průtok o 90° a integruje změnu směru do konstrukce ventilu. Toto uspořádání může eliminovat samostatné koleno v kompatibilních uspořádáních potrubí, snížit počet připojení a zjednodušit instalaci ve stísněných prostorech.

• Kompaktní vedení potrubí:Integruje změny směru proudění v místě ventilu.
• Regulace průtoku:Disk a sedlo kulového ventilu řídí průchod procesních médií.
• Výkon vypínání:Sedací konstrukce podporuje izolaci v průmyslových kapalinových systémech.
• Přístup pro údržbu:Sestava kapoty a představce poskytuje přístup k vnitřním provozním součástem.

Kovová těsnící struktura vlnovce

Kovový vlnovec obklopuje pohybující se vřeteno a během provozu ventilu se roztahuje nebo smršťuje. Vytváří bariéru mezi procesním médiem a vnějším prostředím a snižuje závislost na konvenčním těsnění jako primárním těsnění vřetene.

Dvojité těsnění s vlnovcem a těsněním

Těsnící uspořádání kombinuje kovový vlnovec se sekundárním PTFE nebo grafitovým těsněním.

• Primární těsnění:Měch omezuje únik procesního média podél dříku ventilu.
• Sekundární těsnění:Těsnění poskytuje další bariéru, pokud měch ztratí integritu.
• Provozní stabilita:Vhodné materiály vlnovců a kvalitní podpůrná služba mechanického designu v systémech vystavených zvýšeným teplotám a opakovanému provozu ventilů.

Tato konfigurace je zvláště důležitá pro aplikace s párou, tepelným olejem a procesním plynem, kde je důležitá externí kontrola úniku.

Materiály a technické specifikace

Výběr materiálu pro různé provozní podmínky

• GG25 a GGG40:Litiny a tvárné litiny pro průmyslové vodovodní a užitkové systémy v rámci příslušných provozních hodnot.
• 1,0619+N (GS-C25):Ocel na odlitky pro průmyslové aplikace obsahující tlak.
• 1,4308 (CF8) a 1,4408 (CF8M):Možnosti z nerezové oceli pro služby vyžadující odolnost proti korozi.
• Měchy SS316L a SS310S:Alternativní třídy nerezové oceli pro různá chemická a tepelná prostředí.
• Hastelloy C měch:Možnost slitiny pro náročné aplikace s korozivními médii.
• Stelitový tvrdý návar:Volitelná povrchová úprava sedla a kotouče pro aplikace vyžadující zvýšenou odolnost proti opotřebení.

Média a průmyslové aplikace

Standardní vlnovcový úhlový kulový ventil DIN je vhodný pro průmyslové systémy vyžadující změny směru proudění, řízený průchod kapaliny a snížený únik vřetene.

• Parní systémy:Průmyslová distribuce páry a tepelné zpracování — viz takéStandardní vlnovcový utěsněný kulový ventil DIN.
• Okruhy tepelného oleje:Systémy přenosu tepla pracující při zvýšených teplotách —Standardní kulový ventil DINje související možnost s přímým vzorem.
• Cirkulace vody:Potrubí teplé a studené vody v průmyslových zařízeních.
• Procesní plynovody:Systémy pro manipulaci s plynem, kde je těsnění vřetene klíčovým konstrukčním hlediskem.
• Rostliny amoniaku:Procesní systémy vyžadující vhodnou materiálovou kompatibilitu.
• Topné instalace:Průmyslové teplosměnné sítě využívající páru nebo tepelné kapaliny.

Konfigurace úhlového tělesa kombinuje změny směru toku a provoz ventilu v jedné sestavě, což je užitečné v kompaktních uspořádáních potrubí. Související součásti potrubí vizStandardní zpětný ventil DIN,Standardní šoupátko DINaSíto typu Y podle normy DIN.

Klíčové specifikace pro výběr ventilu

Standardní vlnovcový úhlový kulový ventil DIN lze vyhodnotit pomocí následujících provozních a instalačních parametrů:

1. Střední:Pára, termální olej, voda, čpavek nebo procesní plyn.
2. Provozní podmínky:Návrhový tlak, normální teplota a maximální provozní teplota.
3. Rozměry potrubí:Velikost DN, typ připojení a instalační prostor.
4. Požadavky na materiál:Tělo, kapota, měch, sedlo, kotouč a obalové materiály.
5. Funkce ventilu:Regulace průtoku, izolace nebo kombinace obojího.
6. Použitelný standard:Požadovaná norma DIN, připojovací rozměry a požadavky na kontrolu.

Výroba a technická podpora Zhongguan

Zhejiang Zhongguan Valve Manufacture Co., Ltd.se již více než 19 let zaměřuje na výrobu a dodávky ventilů s výrobními základnami v Tianjinu a Wenzhou. Základna Tianjin byla založena v roce 2016, následovalo založení společnosti Zhejiang v Oubei, Yongjia, Wenzhou, v roce 2019.

Její sortiment zahrnujeklapky, kulové ventily, šoupátka, zpětné ventily, patní ventily, sítka a regulační ventily. Výrobní zařízení zahrnuje stroje na tlakové zkoušky ventilů, zařízení pro instalaci sedla ventilu, zařízení pro instalaci pouzdra hřídele a zařízení pro značení ventilů.

Technická podpora zahrnuje výběr ventilu podle provozní teploty a typu média. Výrobní kontroly zahrnují tlakové zkoušky a společnost poskytuje jednoletou záruku s bezplatnou výměnou pro potvrzené problémy související s kvalitou v rámci svých servisních podmínek. Můžete si také prohlédnout našecertifikátyakooperativní případy.

Pro průmyslové parní, termální olejové, vodní a plynové systémyStandardní úhlový vlnovcový kulový ventil DINkombinuje úhlové těleso, kovové vlnovcové těsnění dříku a různé materiálové možnosti pro průmyslové potrubní aplikace. Prozkoumat celýStandardní průmyslový ventil DINsortiment pro související komponenty potrubí.

FAQ

Lze ventil nainstalovat v libovolné orientaci?

Instalace by se měla řídit směrem průtoku vyznačeným na těle ventilu. Úhlové těleso má definované vstupní a výstupní otvory, takže uspořádání potrubí musí odpovídat zamýšlené průtokové cestě.

Jaké jsou první známky opotřebení nebo selhání měchu?

Vnější netěsnost v oblasti vřetene, nestabilní tlak ve směru proudění nebo znatelné změny provozního momentu mohou indikovat opotřebení měchu. Sekundární těsnění může poskytnout dočasné utěsnění, ale měch by měl být zkontrolován a vyměněn, pokud se potvrdí poškození.

Může být ventil vybaven pohonem?

Ventil lze dodat s montážním rozhraním pro kompatibilní ruční, pneumatické nebo elektrické pohony. Výběr pohonu závisí na požadavcích na krouticí moment, zdvihu a provozních podmínkách konkrétní velikosti ventilu.

Co je třeba zkontrolovat při montáži příruby?

Zkontrolujte vyrovnání příruby, typ těsnění a pořadí utahování šroubů. Nerovnoměrné zatížení šroubů může deformovat tělo nebo způsobit netěsnosti, zejména u větších velikostí DN a vyšších jmenovitých tlaků.

Jsou náhradní měchy a součásti sedadla k dispozici samostatně?

Pro kompatibilní modely ventilů lze dodat náhradní měchy, sedlo, kotouč a ucpávkové součásti. Správná část závisí na velikosti ventilu, jmenovitém tlaku, materiálu těla a materiálu měchu, který byl původně specifikován.Kontaktujte náss původní specifikací pro náhradní nabídku.
