Co je připojení typu Wafer? (2)

Spojení typu wafer je způsob upevněníventily(zejménaklapky, zpětné ventily, atd.) mezi příruby potrubí pomocí dlouhých šroubů. Jeho definující charakteristikou je: ventil nemá vlastní integrované příruby; místo toho dlouhé šrouby procházejí přírubami dvou trubek, aby zajistily ventil uprostřed.

1. Hlavní výhody a nevýhody

výhody:

Úspora místa: Délka destičkového ventilu (rozměr tváří k tváří) je 1/3 až 1/4 délky přírubového ventilu.

Snížení nákladů: Eliminuje kování/obrábění dvou integrovaných přírub na těle ventilu.

Lehký: Lze s ním manipulovat ručně bez zvedacího zařízení, zejména u velkých průměrů (např. DN200 a více).

Nevýhody:

Nelze samostatně odstranit: Chcete-li vyměnit destičkový ventil, musí být obě příruby potrubí odpojeny (tj. potrubí musí být oddáleno). Proto jej nelze použít na slepých koncích potrubí nebo tam, kde je přístupná pouze jedna strana.

Vyžaduje dobré vyrovnání: Nevyrovnané příruby potrubí mohou zkroutit ventil a způsobit selhání těsnění.

Ne pro velmi vysoký tlak: Obvykle se používá při nízkém až středním tlaku (≤ PN40 / třída 300); ultravysoký tlak může deformovat tělo ventilu.

2. Společné aplikace

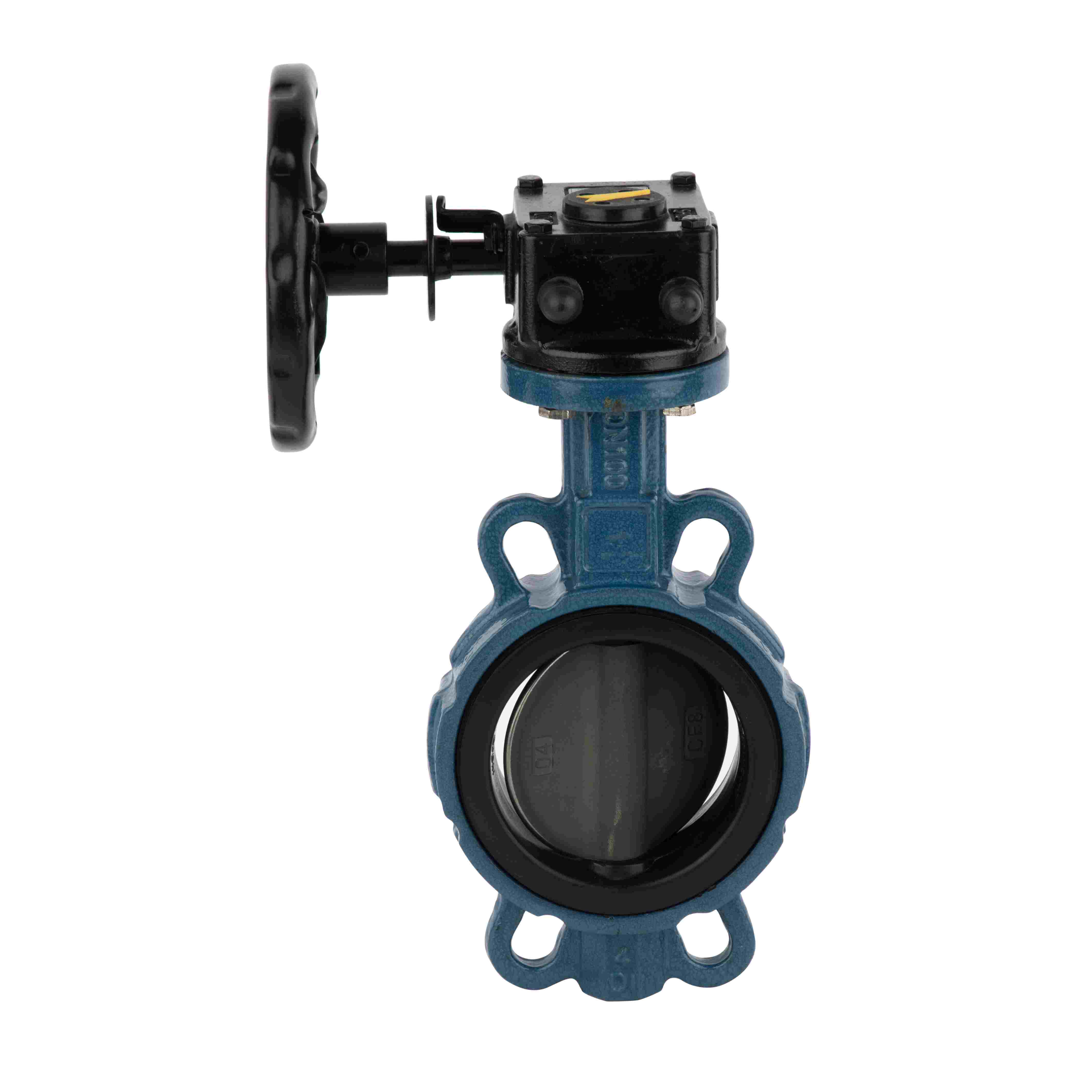

Plošné klapky: Úprava vody, HVAC, protipožární systémy – běžné díky nízké ceně a snadné instalaci.

Zpětné ventily plátků: Zabraňují zpětnému toku; mnohem kratší než otočné zpětné ventily, upnuté přímo mezi příruby.

Ventily s destičkou: Aplikace odolné proti korozi.

3. Poznámky k instalaci

Délka šroubu se musí přesně vypočítat:

2 × tloušťka příruby trubky + délka ventilu čela + 2 × tloušťka těsnění + 2 × výška matice

Použijte vhodné normy pro připojení plátků (např. EN 593, API 609, GB/T 12238) s odpovídajícími normami pro příruby potrubí (např. GB/T 9119, HG/T 20592).

Aplikujte rovnoměrný utahovací moment šroubů, abyste se vyhnuli nerovnoměrnému sevření, které může způsobit zablokování kotouče (běžný problém u klapek).

Shrnutí

Wafer-type je design připojení zaměřený na nízkou hmotnost, nízkou cenu a rychlou instalaci. V zásadě zachází s ventilem jako s „uchycenou součástí“ mezi dvěma přírubami potrubí. Výběr by měl vzít v úvahu jmenovitý tlak, přístup k údržbě a četnost odstraňování.
