V moderních průmyslových systémech již nejsou účinnost, bezpečnost a automatizace volitelné – jsou nezbytné. Jednou složkou, která hraje zásadní roli při dosahování těchto cílů, jePneumaticky ovládaný škrticí ventil. Tento typ ventilu, který se široce používá při úpravě vody, chemickém zpracování, výrobě energie, potravinách a nápojích a systémech HVAC, kombinuje jednoduchou mechanickou konstrukci se spolehlivou pneumatickou automatizací. Jeho rychlá odezva, kompaktní konstrukce a nízké nároky na údržbu z něj činí preferovanou volbu pro ovládání zapínání a vypínání a škrticí aplikace.
Tento článek poskytuje profesionální, hloubkový přehledPneumaticky ovládaný škrticí ventil, včetně toho, jak funguje, klíčových výhod, technických parametrů, pokynů pro výběr a běžných otázek, které kupující kladou před rozhodnutím.

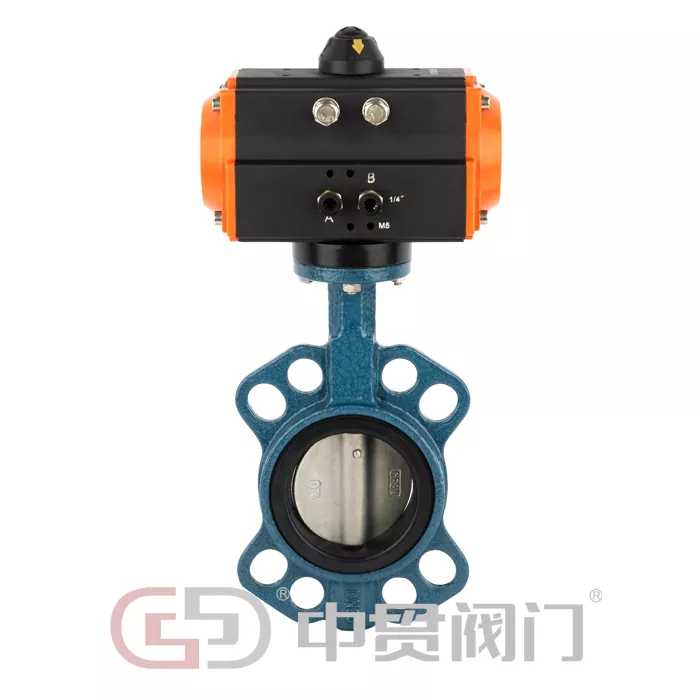

A Pneumaticky ovládaný škrticí ventilsestává ze dvou hlavních částí: tělesa klapky a pneumatického pohonu. Tělo ventilu obsahuje kotouč namontovaný na otočné hřídeli. Když je do pohonu přiváděn stlačený vzduch, převádí tlak vzduchu na mechanický pohyb, otáčením kotouče o 90 stupňů k otevření nebo zavření ventilu.
Otevřená pozice: Disk je zarovnán se směrem toku, což umožňuje průchod médií s minimálním odporem.
Uzavřená poloha: Kotouč se otáčí kolmo k průtoku a vytváří těsné těsnění proti sedlu ventilu.
V závislosti na požadavcích systému může být pohon konfigurován jakodvojčinný(vzduch k otevírání a zavírání) popřjednočinný/jarní návrat(vzduch otevřít, pružina zavřít nebo naopak), což zajišťuje bezpečnost při poruše přívodu vzduchu.
Ruční ventily vyžadují lidskou obsluhu, což omezuje rychlost, přesnost a integraci s automatizovanými systémy. APneumaticky ovládaný škrticí ventilnabízí několik jasných výhod:
Rychlá doba odezvypro automatizované řízení procesů
Snížené mzdové nákladya lidská chyba
Vylepšená bezpečnost, zejména v nebezpečném prostředí nebo prostředí s vysokou teplotou
Snadná integraces PLC, DCS a systémy dálkového ovládání
U zařízení, jejichž cílem je upgradovat na automatizované nebo poloautomatické výrobní linky, je pneumatické ovládání často cenově nejefektivnějším řešením.
NášPneumaticky ovládaný škrticí ventilje navržen s ohledem na odolnost, přesnost a mezinárodní standardy. Každá jednotka je testována, aby zajistila spolehlivý výkon v náročných provozních podmínkách.
Kompaktní a lehká konstrukce
ISO 5211 montážní podložka pro snadnou instalaci pohonu
Nízký požadavek na krouticí moment, snížení velikosti pohonu a spotřeby vzduchu
Vynikající těsnicí výkon s vyměnitelnými sedlem ventilů
Vhodné pro kapalná i plynná média
Níže je uvedena zjednodušená tabulka technických parametrů, která inženýrům a kupujícím pomůže rychle pochopit možnosti produktu.
| Parametr | Specifikace |
|---|---|
| Rozsah velikostí ventilů | DN50 – DN600 |
| Hodnocení tlaku | Pn10 / lim16 |
| Materiál těla | Tvárná litina, uhlíková ocel, nerezová ocel |
| Materiál disku | Nerezová ocel, tvárná litina (potažená) |
| Materiál sedáku | EPDM, NBR, PTFE |
| Typ pohonu | Dvojčinný / Jednočinný (jarní návrat) |
| Provozní tlak | 0,4 – 0,7 MPa |
| Provozní teplota | -20 °C až +180 °C |
| Připojení Standardní | Oplatka / očko / příruba |
| Režim ovládání | On-Off / Modulační (s polohovadlem) |
Tato konfigurace umožňujePneumaticky ovládaný škrticí ventilpřizpůsobit se různým průmyslovým prostředím při zachování stabilního a opakovatelného výkonu.
Díky jejich všestrannosti,Pneumaticky ovládané klapkyjsou široce používány v mnoha odvětvích:
Čištění vody a odpadních vodpro izolaci a regulaci průtoku
Chemické a petrochemické závodymanipulace s korozivními nebo nebezpečnými médii
Zpracování potravin a nápojůkde je vyžadována hygiena a rychlý provoz
HVAC systémypro ovládání chlazené a teplé vody
Elektrárnypro chladicí vodu a pomocné systémy
Jejich jednoduchý design je také předurčuje k použití pro potrubí s velkým průměrem, kde mohou být jiné typy ventilů příliš objemné nebo drahé.
Výběr správnéhoPneumaticky ovládaný škrticí ventilvyžaduje vyhodnocení několika klíčových faktorů:
Typ média: Voda, plyn, olej nebo korozivní chemikálie
Teplotní a tlakový rozsah: Odpovídajícím způsobem přizpůsobte materiály sedadla a těla
Velikost ventilu a typ připojení: Instalace plátku, oka nebo příruby
Požadavek kontroly: On-off ovládání nebo modulační regulace průtoku
Funkce zabezpečená proti selhání: Určete, zda je nutný návrat pružiny
Přizpůsobením těchto parametrů vašim systémovým požadavkům můžete zajistit dlouhodobou spolehlivost a optimální výkon.
Jednou z největších výhod aPneumaticky ovládaný škrticí ventiljsou jeho nízké nároky na údržbu. Rutinní kontrola obvykle zahrnuje:
Kontrola tlaku přiváděného vzduchu a kvality vzduchu
Kontrola opotřebení těsnění a sedel
Ověření odezvy pohonu a přesnosti zdvihu
Zajištění, aby montážní šrouby zůstaly bezpečné
Při správné instalaci a pravidelných kontrolách lze životnost ventilu výrazně prodloužit.
Otázka: K čemu se používá pneumaticky ovládaný motýlový ventil?
A: Pneumaticky ovládaný motýlový ventil se používá k řízení nebo izolaci toku kapalin a plynů v automatizovaných průmyslových potrubích, nabízí rychlou odezvu a spolehlivé utěsnění.
Otázka: Jak se liší pneumaticky ovládaný škrticí ventil od elektrického škrtícího ventilu?
Odpověď: Pneumaticky ovládaný motýlový ventil používá k provozu stlačený vzduch, což zajišťuje rychlejší ovládání a lepší vhodnost pro nebezpečná prostředí, zatímco elektrické ventily se spoléhají na motory a elektrickou energii.
Otázka: Může pneumaticky ovládaný škrticí ventil zvládnout korozivní média?
Odpověď: Ano, výběrem vhodných materiálů tělesa, disku a sedla, jako je nerezová ocel a PTFE, může pneumaticky ovládaný motýlový ventil bezpečně manipulovat s korozivními kapalinami.
Otázka: Je pneumaticky ovládaný škrticí ventil vhodný pro regulaci průtoku?
Odpověď: Ano, když je pneumaticky ovládaný škrticí ventil vybaven polohovadlem, může kromě jednoduchého zapnutí a vypnutí provádět přesné modulační řízení.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.se specializuje na návrh a výrobu vysoce kvalitních průmyslových armatur, včPneumaticky ovládaný škrticí ventil. S přísnou kontrolou kvality, pokročilými výrobními procesy a silným zaměřením na požadavky zákazníků poskytujeme spolehlivá řešení ventilů pro globální průmyslová odvětví.
Pro podrobné specifikace, přizpůsobená řešení nebo technickou podporu neváhejtekontaktZhejiang Zhongguan Valve Manufacture Co., Ltd.Náš zkušený tým je připraven vám pomoci vybrat ten správný ventil pro vaši aplikaci a zajistit dlouhodobý provozní úspěch.
-
