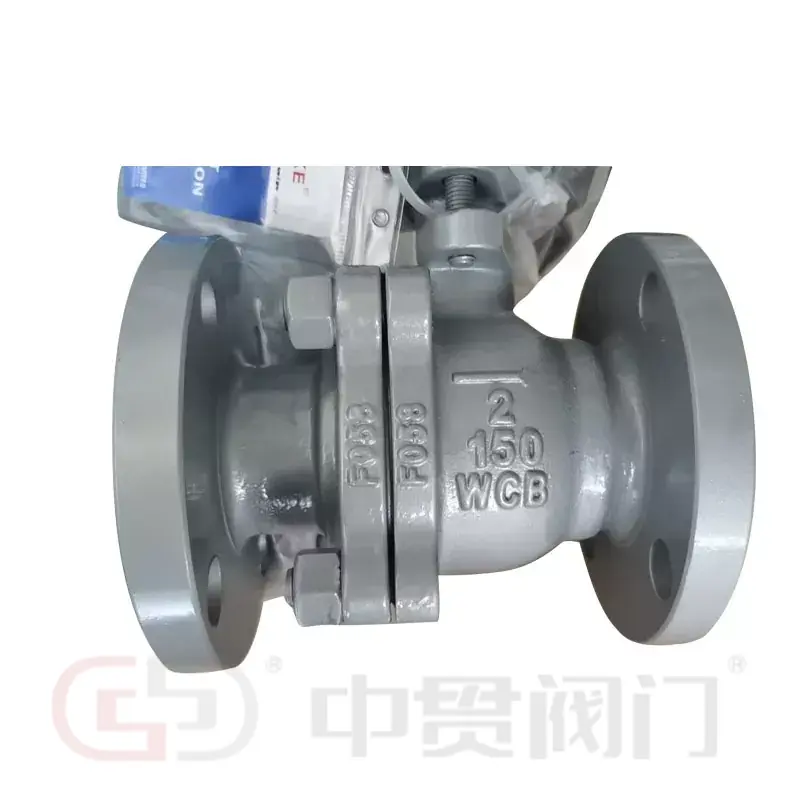

Ventil používá pro své hlavní tlakové těleso uhlíkovou ocel WCB. Tento materiál se běžně používá pro průmyslovou vodu, olej a páru, kde je uhlíková ocel kompatibilní s provozním médiem. Zhongguan také uvádí LCB a WCC jako alternativní materiály karoserie, což umožňuje výběr materiálu tak, aby odrážel provozní teplotu, mechanické požadavky a specifikace projektu.
Mezi klíčové konstrukční detaily patří:
ASTM A216 WCB litá uhlíková ocel pro hlavní komponenty obsahující tlak.
Koule se mírně pohybuje pod rozdílovým tlakem a tlačí na spodní sedlo, aby se vytvořilo uzavírací těsnění.
PTFE, R-PTFE, PEEK a PPL jsou uvedeny možnosti pro různé požadavky na těsnění a provoz.
Dostupné možnosti jsou SS304, SS316 a 13Cr.
Hlavní tělo a sekundární tělo jsou spojeny šrouby, které umožňují přístup k vnitřním součástem během údržby.
Díky kombinaci těla z uhlíkové oceli a vybraných vnitřních materiálů je plovoucí kulový ventil WCB s přírubovým připojením vhodný pro kompatibilní průmyslová média, kde je vyžadováno spolehlivé uzavření a praktická údržba.
Přírubové konce zajišťují šroubové spojení s odpovídajícími přírubami potrubí. Zhongguan uvádí možnosti těsnicích ploch RF, FF a RTJ, aby vyhovovaly různým specifikacím potrubí. Tyto konfigurace podporují plánování instalace napříč průmyslovými projekty za předpokladu, že rozměry příruby ventilu, tlaková třída a obložení odpovídají připojenému zařízení.
Uvedené rozsahy velikostí a tlaků pokrývají více konfigurací potrubí. Jmenovité třídy a jmenovité hodnoty PN patří do různých systémů označování a neměly by být považovány za přímo zaměnitelné bez kontroly příslušných norem a konstrukčních podmínek.
Materiálová kompatibilita a mezní hodnoty tlaku a teploty určují, zda je ventil vhodný pro konkrétní provoz. Uhlíková ocel WCB je obecně vhodná pro kompatibilní vodní, olejové a parní aplikace, zatímco materiál sedla ovlivňuje těsnicí výkon za zvolených provozních podmínek.
Mezi typické oblasti použití patří:
Izolace zapnuto-vypnuto v kompatibilním provozu s ropou a plynem, s výhradou specifikovaných požadavků na tlak, teplotu a média.
Izolace kompatibilních procesních kapalin. Korozivní média vyžadují pečlivé posouzení kompatibility těla, koule, představce a sedla.
Vodní a parní potrubí, kde zvolené materiály ventilů a jmenovité hodnoty tlaku a teploty splňují systémové požadavky.
Izolace potrubí v průmyslových vodních systémech s výběrem materiálu na základě chemického složení vody a provozních podmínek.
Opakované otevírání a zavírání v kompatibilních procesních linkách, s provozní frekvencí a požadavky na údržbu při výběru.
Dodané informace o produktu uvádějí maximální teplotu425 °Cpro popsaný ventil, ale tento údaj by neměl být interpretován jako povolená teplota při každém jmenovitém tlaku nebo s každým materiálem sedla. PTFE, R-PTFE, PEEK a PPL mají různé teplotní a provozní charakteristiky. Konečná přípustná provozní obálka závisí na kompletní konfiguraci ventilu.
Mechanismus plovoucí koule spoléhá na rozdílový tlak, který tlačí kouli směrem k sedlu po proudu. Tento kontakt pomáhá tvořit uzavírací těsnění, přičemž zvolený materiál sedla určuje jeho vhodnost pro médium a provozní teplotu.
Dvoudílné šroubované tělo poskytuje přístup k vnitřním součástem pro údržbu. V závislosti na konstrukci a postupu údržby lze těleso otevřít za účelem kontroly nebo výměny opravitelných dílů bez demontáže celé sestavy potrubí. Před údržbou je nutné provést izolaci, odtlakování a bezpečné zacházení.
Mezi další aspekty návrhu a nákupu patří:
Je uvedena konstrukce dříku proti vyfouknutí, která pomáhá zabránit vyhození dříku za abnormálních tlakových podmínek.
Pro instalaci pneumatického nebo elektrického pohonu je k dispozici konfigurace s vysokou platformou kompatibilní s montáží ISO 5211.
Zamykací rukojeť může být specifikována, aby se zabránilo nechtěnému ručnímu ovládání.
Obložení přírub, vrtání, třída tlaku, stavební rozměry a rozhraní pohonů musí odpovídat projektovým požadavkům na potrubí a ovládání.
Požární a antistatické vlastnosti nejsou stanoveny dodávanými specifikacemi. API 6D a ASME B16.34 jsou uvedeny jako konstrukční standardy a API 598 je uveden jako testovací standard; tyto reference samy o sobě nepotvrzují certifikaci požární bezpečnosti ani antistatickou konstrukci.
Pro projekty vyžadující dodatečné bezpečnostní prvky vyžadují následující body specifickou technickou dokumentaci:
Požární výkon:Ověřte příslušnou normu pro požární zkoušky a podpůrnou zkušební zprávu nebo certifikaci.
Antistatická konstrukce:Ověřte, zda je součástí antistatického zařízení a zda byl testován jeho výkon.
Testování tlaku a těsnosti:Potvrďte příslušný zkušební postup, tlak, kritéria přijatelnosti a záznamy o kontrole.
Sledovatelnost materiálu:V dokumentaci objednávky uveďte specifikované materiály těla, koule, představce a sedla.
Provozní limity:Stanovte přípustný tlak a teplotu pro zvolenou velikost, tlakovou třídu a kombinaci sedadla.
Tyto kontroly jsou zvláště důležité pro provoz uhlovodíků, vysokoteplotní potrubí a instalace s definovanými bezpečnostními požadavky.
Zhongguan provozuje výrobní základny ventilů v Tianjinu, založeném v roce 2016, a Oubei, Yongjia, Wenzhou, kdeZhejiang Zhongguan Valve Manufacture Co., Ltd.byla založena v roce 2019. Společnost má více než 19 let zkušeností v oboru ventilů.
Výrobní zařízení zahrnuje stroje pro tlakové zkoušky ventilů, zařízení pro instalaci sedel ventilů, zařízení pro montáž hřídelí a objímek a stroje pro značení. Zhongguan je držitelem certifikátů ISO pro své ventilové produkty a nabízí sedla certifikovaná WRAS pro příslušné klapkové ventily. Zkontrolujte našecertifikátyakooperativní případypro více podrobností.
ProWCB plovoucí kulový ventil s přírubovým připojením, podrobnosti výběru zahrnují materiál tělesa WCB, LCB nebo WCC, rozsah velikostí DN15–DN600, tlakovou třídu, obložení příruby RF/FF/RTJ a materiál sedla. Související možnosti ve stejnémkulový ventilrodina je také k dispozici. Zhongguan také spolupracuje se strojírenskými společnostmi a obchodníky ve Vietnamu, Malajsii a Singapuru.
WCB je materiál z lité uhlíkové oceli používaný v mnoha průmyslových potrubních aplikacích. Dodávané informace uvádějí maximální teplotu 425°C pro tento ventil, ale povolená provozní teplota musí být posouzena společně s tlakem, materiálem sedla a kompletní konfigurací ventilu.
Vhodnost závisí na chemickém složení, koncentraci, teplotě a kompatibilitě těla a vnitřních materiálů. Volitelné nerezové kuličky nebo vřeteno samy o sobě nezaručují, že celý ventil je vhodný pro korozivní médium.
Uveďte jmenovitý průměr, tlakovou třídu, obložení příruby, provozní médium, tlakové a teplotní podmínky, preference sedadla a požadavky na ruční nebo automatizovaný provoz. Měly by být také uvedeny jakékoli požadavky na požárně bezpečné, antistatické nebo projektové zkoušky.
