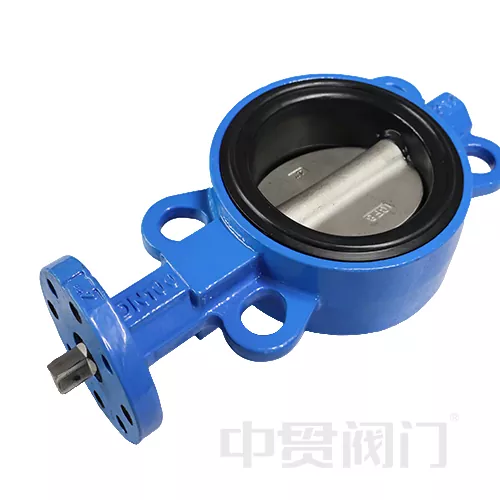

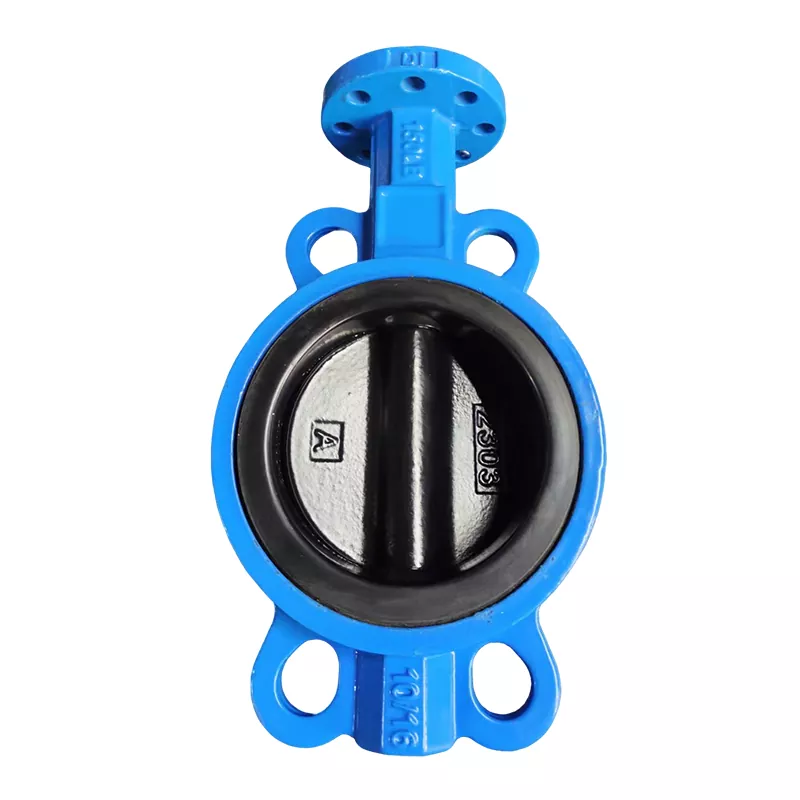

Holý kmen a čtvercový kmen motýl ventil

Holý kmen a čtvercový kmen motýl ventil je průmyslový ventil s flexibilním designem a silnou přizpůsobivostí, která se široce používá v petrochemických, vodních úpravách, energetické a HVAC systémech. Jeho hlavním prvkem je standardizovaný design stonku holého kmene a konstrukce struktury čtvercové hřídele, který zákazníkům poskytuje vysoký stupeň volnosti v personalizované konfiguraci, zejména vhodný pro scénáře, které vyžadují nezávislé porovnávání pneumatických, elektrických nebo manuálních akčních akcí.

Výhody výkonu

1. Světlová váha a nízké náklady:

Konstrukce bez držáku snižuje počet komponent o 30%a hmotnost ventilu DN200 je pouze 18 kg (asi 25 kg pro tradiční motýl ventilu stejné specifikace);

Příklad: DN150 holé kmenové a čtvercové ventily motýlů kmenových motýlů nahradily přírubové motýlí ventily v rekonstrukci okresního topení sítě, čímž se zkrátila doba instalace o 50%.

2. Přesnost točivého momentu:

Pohon odpovídajících rozhraní čtvercového hřídele nevyžaduje spojku a účinnost výstupu točivého momentu je ≥ 95% (měřená hodnota), což je zvláště vhodné pro automatizační systémy s častými úpravami;

Jako standard je vybaven limitním číselníkem (0 ° -90 ° ± 2 °), podporuje přesné ovládání otevření.

Kompatibilita médií:

1. Sedadlo ventilu může být EPDM (ozonový odolnost), silikonová guma (vysoká teplota) nebo PTFE (odolnost proti korozi), vhodné pro čistou vodu, nízkotlakou páru, slabá kyselina a alkalická kapalina (pH 4 ~ 10);

2. Typické aplikace: dávkovací potrubí v čistírnách odpadních vod, cirkulační systémy CIP v potravinářských a nápojových rostlinách, krmivo pro světlé chemické reaktory.
