Pneumaticky ovládaný škrticí ventil

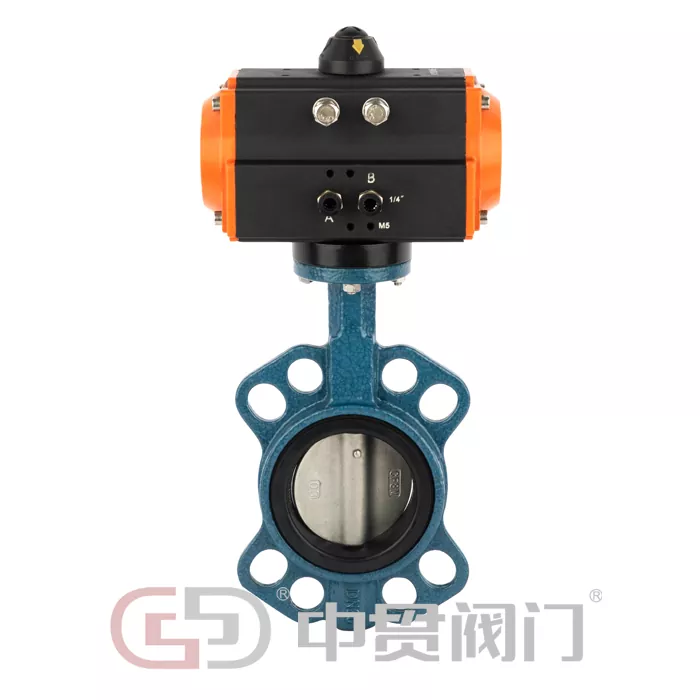

Pneumaticky ovládaný škrticí ventil je škrticí klapka poháněná stlačeným vzduchem. Jeho jádro tvoří pneumatický pohon a tělo ventilu. Pneumatický pohon pohání desku ventilu tak, aby se otáčela o 90°, čímž dosahuje funkce odpojení nebo regulace průtoku média v potrubí. Butterfly Valve nabízí rychlejší odezvu a jednodušší ovládání. Lze jej použít s polohovadlem pro přesné ovládání a je široce používán v různých průmyslových a komunálních potrubních systémech, které se přizpůsobují různým potřebám přenosu médií.

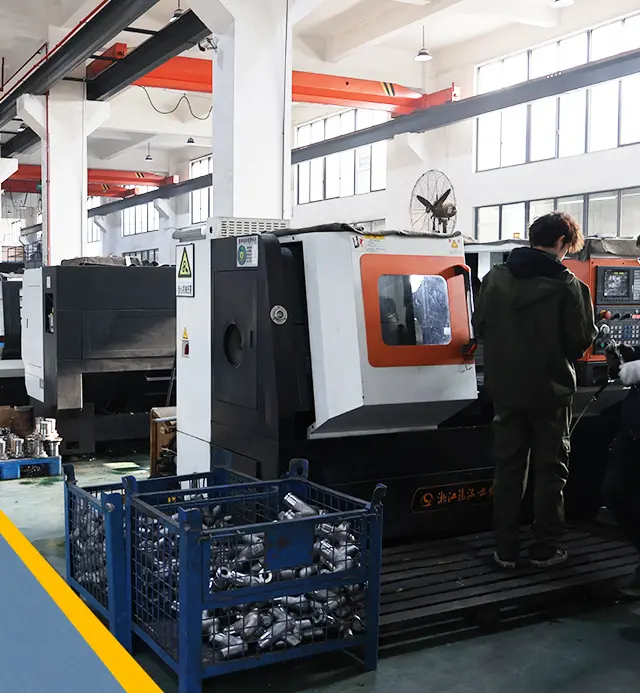

Jako jeden ze základních produktů Zhongguan Valve náš pneumatický řízený motýlkový ventil pokračuje v tradici vysoké kvality našich klapkových ventilů. Od nákupu surovin po výrobu a zpracování a poté až po testování hotových výrobků, každý krok přísně dodržuje průmyslové standardy, aby byl zajištěn dlouhodobý stabilní provoz a byly splněny skutečné provozní podmínky různých zákazníků.

Vlastnosti

Základní struktura pneumaticky ovládaného motýlového ventilu se skládá ze tří hlavních součástí, které spolupracují, aby zajistily stabilní provoz ventilu. Konkrétní struktura je následující:

• Pneumatický pohon: Jako silové jádro ventilu se dodává v jednočinných a dvojčinných typech. Vyrobeno z hliníkové slitiny, je lehké, vysoce pevné a poskytuje stabilní výstupní točivý moment. Lze jej flexibilně vybrat podle průměru ventilu a provozních podmínek, což zajišťuje plynulé otáčení talíře ventilu a spolehlivý provoz.
• Těleso škrticí klapky: Tělo ventilu je vyrobeno z litiny, ocelolitiny nebo nerezové oceli atd. Průtokový kanál je navržen tak, aby byl proudnicový a vnitřní stěna je hladká, což může účinně snížit odpor kapaliny a snížit spotřebu energie systému; ventilová deska má kruhovou strukturu a těsně přiléhá k sedlu ventilu, aby byl zajištěn těsnicí výkon a zabránilo se úniku média.
• Ovládací příslušenství: Polohovadla ventilů, koncové spínače, solenoidové ventily a další příslušenství lze vybavit dle potřeb zákazníka. Polohovače mohou dosáhnout přesného nastavení otevření ventilu, koncové spínače mohou poskytovat zpětnou vazbu o provozním stavu ventilu v reálném čase a solenoidové ventily se používají k ovládání činnosti pohonů, aby bylo dosaženo automatizovaného řízení.

I. Funkce pohonu a ovládání

Flexibilní způsob pohonu: Využívá jednočinné nebo dvojčinné pneumatické pohony, volitelné podle provozních podmínek. Jednočinné pohony se v případě přerušení přívodu vzduchu automaticky resetují silou pružiny, čímž je zajištěna bezpečnost systému.

Přesné a pohodlné ovládání: Může být vybaveno inteligentním polohovačem, přijímajícím proudové signály 4-20 mA pro dosažení nepřetržitého nastavení otevření od 0% do 100%, s přesností řízení dosahující ±0,5%-±1%, vhodné pro scénáře s vysoce přesným řízením průtoku.

Rychlá rychlost odezvy: Doba přepnutí ventilu je pouze 3-10 sekund. Pro scénáře nouzového uzavření lze přizpůsobit plně uzavřený model během 1 sekundy, mnohem lepší než tradiční elektrické ventily, vhodný pro provozní podmínky vyžadující rychlou reakci.

II. Vlastnosti těsnění a odolnosti

Spolehlivý výkon těsnění: Měkká těsnění nebo kovová těsnění lze vybrat podle vlastností média. Měkká těsnění mohou dosáhnout nulové netěsnosti ANSI třídy VI, zatímco kovová těsnění mohou dosáhnout ANSI třídy IV, což účinně brání úniku média.

Vysoká odolnost: Tělo ventilu je vyrobeno z vysoce kvalitních materiálů a povrch desky ventilu může být podle potřeby potažen tvrdou slitinou nebo keramickým povlakem, díky čemuž je odolný proti opotřebení a korozi. Těsnění jsou vyrobena z vysoce kvalitních materiálů, které zajišťují dlouhou životnost a snižují pozdější náklady na údržbu.

Kompaktní konstrukce: Malé rozměry a nízká hmotnost, váží pouze 1/3 až 1/5 šoupátka stejného průměru, vyžaduje méně instalačního prostoru, snadno se instaluje a šetří čas a náklady na instalaci.

III. Další základní vlastnosti

Nízký průtokový odpor a nízká spotřeba energie: Koeficient průtokového odporu v plně otevřeném stavu je ≤0,5, mnohem nižší než u šoupátek a kulových ventilů, což účinně snižuje spotřebu energie čerpadel, ventilátorů a dalších energetických zařízení, vhodných pro aplikace s vysokým průtokem.

Široká kompatibilita: Přizpůsobitelné různým médiím, jako je voda, pára, olej a roztoky kyselin/zásad, pokrývající různé provozní podmínky, jako je nízká teplota, vysoká teplota a vysoký tlak, splňující potřeby různých průmyslových odvětví.

Snadná obsluha: Podporuje ruční (rukojeť, šnekový převod) i pneumatický provoz. Ruční provoz lze použít v nouzových případech, kdy je přerušen přívod vzduchu, čímž je zajištěn normální provoz systému.

FAQ

1. Jaký je požadovaný tlak přívodu vzduchu pro pneumaticky ovládaný škrticí ventil?

Standardní tlak přívodu vzduchu je 0,4-0,6 MPa. To lze vhodně upravit na základě modelu pohonu a průměru ventilu. Konkrétní rady na základě vašich provozních podmínek vám poskytne náš prodejní tým.

2. Jak si vybrat mezi pneumaticky ovládanými klapkovými ventily s měkkým a kovovým těsněním?

Typy s měkkým těsněním (pryž, PTFE) jsou vhodné pro nízkotlaká, normální teplota, čistá média (jako je voda z vodovodu, potravinářské kapaliny), nabízejí vysokou odolnost proti úniku a potenciálně dosahují nulového úniku. Typy s kovovým těsněním jsou vhodné pro vysokoteplotní, vysokotlaká, částice obsahující nebo korozivní média (jako je pára, chemické suroviny), nabízejí silnější teplotní a tlakovou odolnost. Zákazníci si mohou vybrat na základě vlastností svých médií a provozních požadavků.

3. Můžete přizpůsobit modely vašich pneumatických škrticích klapek s velkým průměrem?

Ano. Náš standardní výrobní průměr je DN40-DN1600. Pro větší průměr pneumaticky ovládaného škrtícího ventilu kontaktujte náš prodejní tým. Výrobu přizpůsobíme vašim potřebám a zajistíme, že produkt splňuje provozní požadavky.

4. Jaká je záruční doba produktu?

Náš pneumatický škrticí ventil má jednoletou záruku. Během záruční doby poskytneme bezplatné opravy nebo náhradní služby pro jakékoli problémy s kvalitou, které nejsou způsobeny lidskou chybou. Poskytujeme také dlouhodobou poprodejní podporu údržby.

5. Jak nainstalovat a udržovat pneumaticky ovládaný škrticí ventil?

Před instalací zkontrolujte, zda jsou všechny součásti ventilu kompletní a správného modelu a zda se uvnitř tělesa ventilu nenacházejí žádné cizí předměty. Během instalace zajistěte, aby byl ventil vyrovnán s potrubím, připojení příruby bylo bezpečné a vyhněte se spálení těsnění během svařování. Při každodenní údržbě udržujte ventil v čistotě, pravidelně kontrolujte opotřebení těsnění, rychle vyměňte opotřebené díly a pravidelně mažte díly převodovky, abyste zajistili hladký chod ventilu. Budou poskytnuty podrobné pokyny k instalaci a údržbě.
