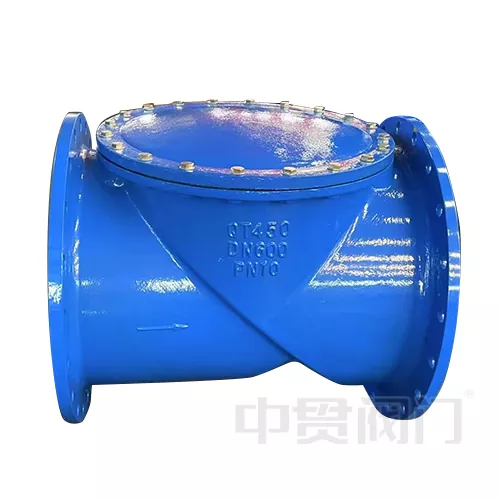

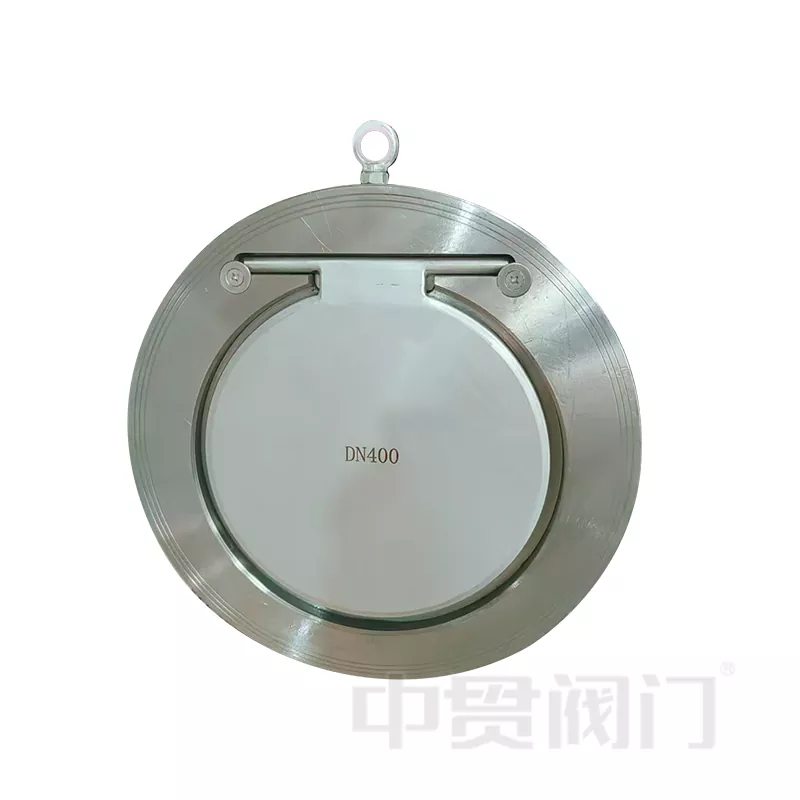

Zpětný ventil se zpětnou klapkou

Zpětná klapka Design Swing Check je navržena pro systémy s vysokým průtokem (průměr DN50-DN1200, tlak PN16-PN40), průtokový kanál s plným otvorem (součinitel průtoku Cv: 0,2-0,5) vybavený samomaznými panty, zvládne abrazivní média obsahující ≤5 mm pevných částic a je vhodný pro teploty v rozmezí od -30℃ do -30℃ Je k dispozici v nerezové oceli 316L, duplexní oceli. Bezpružinový design prodlužuje cyklus údržby na více než 8 let a jeho výkon daleko převyšuje tradiční zdvihové zpětné ventily. Je vhodný pro ropovody, kondenzační systémy elektráren a scénáře chemických korozivních médií

Konstrukce a princip fungování

Konstrukce zpětného ventilu zpětné klapky Konstrukční návrh a princip fungování lze rozdělit do tří částí. Nejprve nakloněná klapka, zpětný ventil se zpětnou klapkou z nerezové oceli nebo duplexní oceli, o tloušťce 1/5~1/8 průměru trubky a povrch může být tvrdě pochromován. Je připojen k tělu ventilu přes čep horního závěsu, úhel sklonu je obvykle 5°~15° a k dosažení rychlého otevírání a zavírání se používá gravitace a střední tlak.

Dále se vyznačuje průtokovým kanálem s nízkým odporem, protože má design s plným vyvrtáním (Full Bore), koeficient průtokového odporu (hodnota Kv) je o 40 %~60 % nižší než u tradičních zpětných ventilů zdvihu; Úhel otevření klapky také dosahuje 75°~85°, čímž snižuje tlakovou ztrátu způsobenou turbulencí a je vhodný pro scénáře velkého průtoku (jako jsou vodovodní potrubí DN1200).

Má různé systémy těsnění, sedlo zpětného ventilu s otočným zpětným ventilem lze vybrat z těsnění EPDM, NBR nebo kovových tvrdých těsnění a úroveň úniku splňuje standard API 598 třídy IV; Při zavření je doba kontaktu mezi klapkou a těsnicí plochou ≤ 0,2 sekundy, což účinně zabraňuje nárazu vodního rázu. Když médium proudí vpřed, tlak tlačí talíř ventilu k otevření; když se průtok vrátí na nulu nebo proudí obráceně, talíř ventilu se automaticky uzavře v důsledku své vlastní hmotnosti a rozdílu zpětného tlaku.

Typické oblasti použití:

1. Vodní rostlina

2. Zabránění zpětnému toku výstupu čerpadla pro ropovody;

3. Systém rekuperace kondenzátu pro tepelné elektrárny;

4. Kontrola vracení kalu pro čistírny odpadních vod;

5. Ochrana proti zachycování korozivních médií (jako je 50% kyselina sírová) v chemických závodech.
