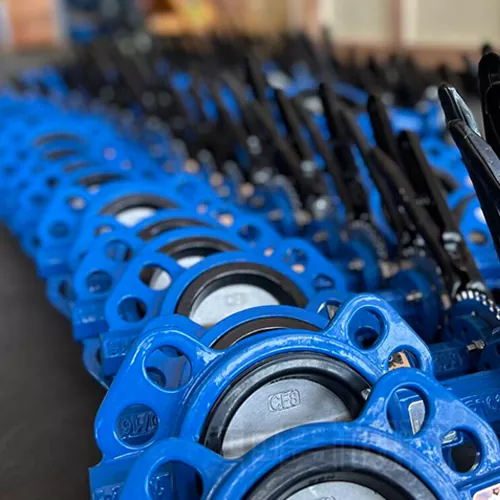

Sedlový motýlový ventil FKM

Škrtící klapka FKM sedla v průmyslových systémech výroby ventilů se fluorouhlíkový elastomer (označený FKM podle ASTM D1418) stal preferovaným konstrukčním materiálem pro dynamická těsnící rozhraní díky své jedinečné molekulární struktuře. Tento polymer si zachovává certifikaci ASTM D2000 M6EE907 pro chemickou inertnost v rozsahu pracovních teplot -18 °C až 150 °C (v sedlovém klapkovém ventilu FKM).

Hlavní výhody materiálů FKM

1. Fluoroelastomer (FKM) je syntetický elastomer obsahující fluor, který se používá jako materiál sedla pro škrticí klapku sedla FKM a jeho vlastnosti zahrnují:

2. Chemická odolnost: Odolává silným kyselinám (jako je 98% kyselina sírová, 37% kyselina chlorovodíková), silným zásadám (50% NaOH), uhlovodíkovým rozpouštědlům a ozónu a úroveň odolnosti proti korozi je lepší než u NBR/EPDM;

3. Vysoká teplotní adaptabilita: nepřetržitý rozsah pracovních teplot -20°C~180°C, krátkodobá odolnost vůči teplotnímu šoku 200°C (Toto je pouze pro čistou pryž, při použití pro sedla klapek je obvykle maximální teplota 150°);

4. Nízká propustnost: propustnost plynu je pouze 1/5 NBR, což zabraňuje roztažení a selhání sedla ventilu způsobené průnikem média;

5. Mechanická stabilita: rozsah tvrdosti 70~90 Shore A, míra deformace v tlaku ≤15 % (test ASTM D395).

6. Životnost sedla škrticí klapky FKM může dosáhnout 8 ~ 12 let, což je více než 3krát více než u běžných pryžových sedel ventilů

Typické scénáře aplikace:

1. Organická rozpouštědla: aceton, xylen, chlorid uhličitý;Oxidační médium: peroxid vodíku (koncentrace ≤30 %), roztok chlornanu sodného

2. Vysoce korozivní kapaliny: galvanizační roztok, směsná kyselina (aqua regia), mokrý plynný chlór v chlor-alkalickém procesu

TABULKA TECHNICKÝCH SPECIFIKACE – Sedlový klapkový ventil FKM

ZÁKLADNÍ VÝHODY

Pro náročné chemické aplikace nabízíme jedinečnou hodnotu prostřednictvím našich dvou výrobních základen (Tianjin & Wenzhou) a integrovaného dodavatelského řetězce:

1. Odolnost vůči povětrnostním vlivům a prodloužená životnost: Pomocí surové pryže s vysokým obsahem fluoru si naše sedadla FKM udržují nízké nastavení komprese i při častém přepínání a střídání kyselých/zásaditých médií. Skutečná životnost dosahuje 8–12 let – více než 3krát delší než běžná pryžová sedadla, což výrazně snižuje frekvenci výměny a náklady na údržbu.

2. Integrace severojižního dodavatelského řetězce: U karoserií z uhlíkové oceli velkého průměru (DN300+) se spoléháme na naši severní (Tianjin) slévárnu; pro těla z nerezové oceli a speciální slitiny se naše jižní (Wenzhou) dokončovací centrum postará o přesné obrábění. Toto uspořádání zajišťuje konkurenceschopné dodací lhůty a nákladovou efektivitu.

3. Celoprocesní kontrola kvality: Každý škrticí ventil FKM se před odesláním podrobuje 100% zkoušce pevnosti pláště (1,5× jmenovitý tlak) a 100% nízkotlaké pneumatické zkoušce těsnosti (0,6 MPa), čímž se eliminuje vnější i vnitřní netěsnost.

4. Přesný proces vytvrzování: Vulkanizace sedla FKM přímo ovlivňuje odolnost proti korozi. Používáme přesné ploché vulkanizační lisy s řízenou teplotou, abychom přísně kontrolovali hustotu zesítění, abychom zajistili konzistentní tvrdost a odolnost ve všech šaržích – zabraňovali pronikání média a tvorbě puchýřů způsobených nerovnoměrným vytvrzením.

5. Globální projektové certifikace: Produkty mohou být dodávány s ISO 15848-1 (nízké emise) pro kontrolu VOC a volitelnými certifikacemi API 607 ​​/ ISO 10497 (požární bezpečnost) – splňující kvalifikační požadavky pro špičkové chemické projekty v Evropě, Americe a na Středním východě.

ČASTO KLADENÉ OTÁZKY (FAQ)

Q1: Jak si mohu vybrat mezi sedadly FKM, EPDM a NBR z hlediska ceny a výkonu?

Odpověď: Pokud je vaším médiem voda, vzduch nebo slabé kyseliny/zásady, je EPDM nákladově efektivní a dostačující. Pokud však vaše aplikace zahrnuje ropné uhlovodíky, aromatická rozpouštědla (např. xylen), koncentrované kyseliny nebo teploty nad 100 °C, důrazně doporučujeme FKM. Přestože FKM stojí více než EPDM, jeho vynikající odolnost proti rozpouštědlům a stabilita při vysokých teplotách jsou v drsných podmínkách nenahraditelné, což v konečném důsledku dlouhodobě šetří náklady na údržbu.

Q2: Je sedadlo FKM zalisované nebo vyměnitelné? Je výměna snadná?

Odpověď: Nabízíme jak integrální zalisované (vulkanizované k tělu) tak výměnné (použitelné v terénu) designy sedadel. U chemických ventilů s velkým průměrem doporučujeme vyměnitelné sedlo (obvykle typ s vložkou nebo sedlem U). Když se těsnící plocha opotřebuje, můžete vyměnit sedlo, aniž byste museli vyjmout celý ventil z potrubí, což výrazně zkrátí prostoje zařízení. Stačí nás informovat o vašich provozních podmínkách a náš technický tým vám doporučí optimální konfiguraci.

Q3: Je váš škrticí ventil FKM vhodný pro provoz „mokrý plynný chlór“ nebo „vysokoteplotní pára“?

A:

• Pro mokrý chlór: Naše speciálně formulované sedadlo FKM s vysokým obsahem fluoru nabízí vynikající odolnost proti vodě a odolnost proti chloridovým iontům – klasická volba pro průmysl chloru a alkalických kovů. Zajistěte však, aby teplota zůstala pod 120 °C a chlór neobsahoval nadměrné množství volné vody.

• Pro vysokoteplotní páru: Upozornění – FKM se NEDOPORUČUJE pro nepřetržitý provoz nasycené páry (pára může narušit vulkanizační vazby). Pokud váš proces zahrnuje časté proplachování párou, doporučujeme náš motýlkový ventil s PTFE, který nabízí vynikající teplotní odolnost a odolnost proti hydrolýze.

Q4: Moje požadovaná velikost je DN1800, což přesahuje váš standardní seznam. Dokážete to vyrobit?

Odpověď: Rozhodně. Přestože naše standardní řada je DN40–DN1600, Zhongguan Valve má nestandardní možnosti přizpůsobení velkého průměru. Již dříve jsme vyráběli sedlové klapky FKM až do DN2000 pro velké chemické závody. Jednoduše zadejte své specifické složení média, teplotu a rozměry připojení a naši inženýři provedou návrh FEA (analýza konečných prvků) a podle toho naplánují výrobu.

Otázka 5: Jaká je doba přepravy do zámořských destinací (např. Oceánie nebo Evropa)? A co poprodejní podpora?

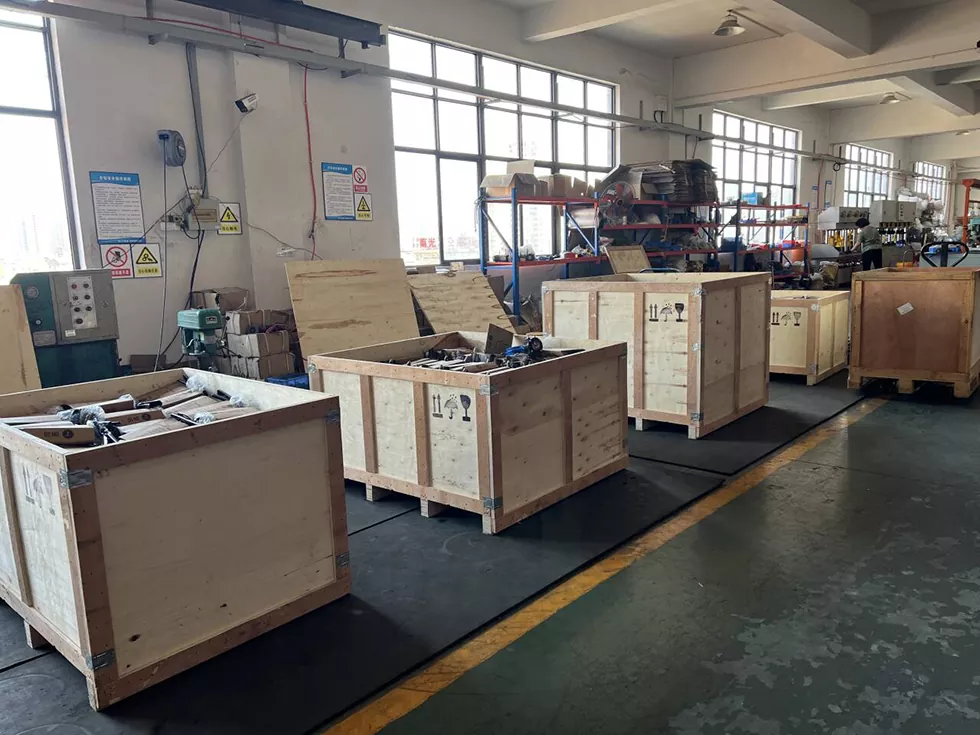

Odpověď: U malosériových objednávek trvá námořní přeprava do velkých přístavů (např. Sydney, Melbourne) přibližně 18–22 dní po dokončení výroby. Poskytujeme exportně certifikované fumigované dřevěné bedny a možnosti neutrálního balení / balení pod soukromou značkou.

Poprodejní servis:

• Nabízíme 18měsíční záruku (s výjimkou nesprávného použití nebo provozních podmínek, které nesplňují specifikace).

• K dispozici je vzdálený návod k instalaci videa.

• V případě problémů s kvalitou se zavazujeme k bezpodmínečné výměně vadných dílů nebo k jednání o vrácení/vrácení peněz.
