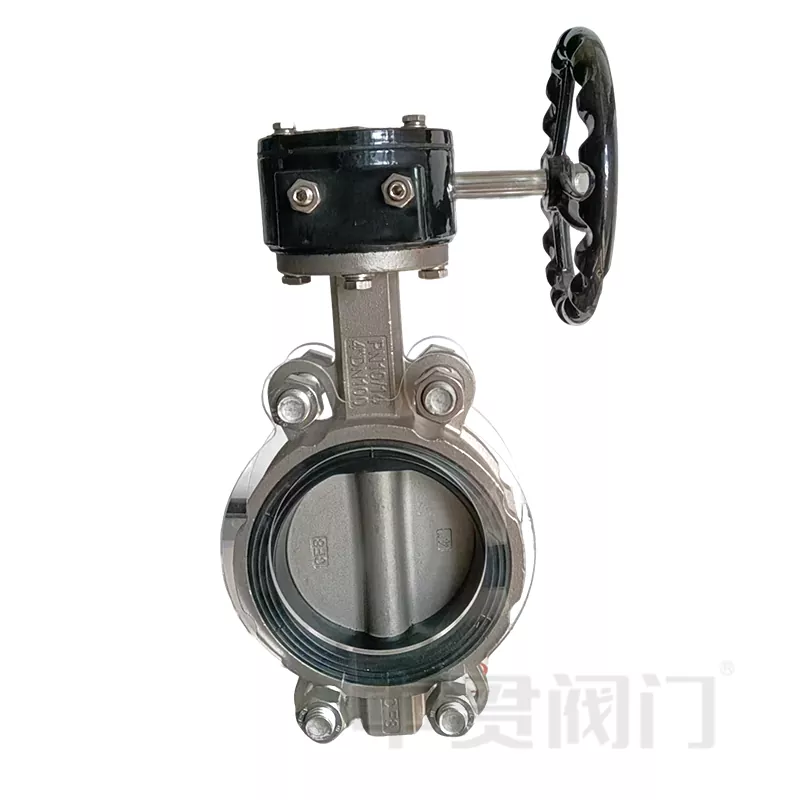

Soustředný motýlový ventil je typMotýl ventilse symetrickou konstrukční strukturou a nízkými náklady. Osa stonku ventilu soustředný motýl ventil se shoduje se středovou linií těla ventilu a deska ventilu je ve tvaru disku a instalace kolmo k ose potrubí. EPDM, FKM, PTFE, NBR se běžně používají ve chlopně motýlů.
Pracovní princip
Provozní princip soustředných motýlů je založen na rotaci 90 °. Když se deska ventilu otáčí kolem střední osy, aby byla rovnoběžná s potrubí, ventil je v otevřeném stavu; Když se otáčí do vertikální polohy, je ventil uzavřen. Těsnění se opírá o elastickou deformaci materiálu sedadla ventilu a pevně se hodí do ventilové desky.
Bylo to uvedeno v:
1.Cost efektivní: jednoduchá struktura, nízké výrobní náklady a nákladově efektivní řešení pro řízení tekutin.
2. Světlová váha a flexibilní: Hmotnost stejného ráže je obvykle pouze jedna třetina váhy brány ventilu, díky čemuž je instalace a údržba pohodlnější.
3. Good Low-Tresure Soling: zejména vhodné pro vodu nebo vzduchové média při PN16 a pod hladinami tlaku a normální teplotní podmínky.
Ale má vlastní omezení:
1. Opotřebení: Vzhledem k tomu, že deska ventilu a sedadlo ventilu jsou během procesu otevření a uzavření vždy v kontaktu, může dlouhodobé používání snadno způsobit opotřebení na těsnicím povrchu.
2. Omezená odolnost proti teplotě a tlaku: Měkké těsnicí materiály (jako je guma) nejsou vhodné pro vysokou teplotu (> 150 ℃) nebo podmínky s vysokým tlakem a jsou náchylné ke stárnutí a deformaci.
3. Nevhodné pro média obsahující částice: Pevné částice mohou poškrábat sedadlo ventilu a ovlivnit účinek těsnění.
Tak soustřednýmotýlí ventilyse běžně používají ve vodním médiu nebo v nějaké kyselině a alkalii, tlak v PN 16. Pokud váháte k výběru sedadla, můžete nás kontaktovat s médií a teplotou. Náš technický tým vybere vhodný materiál pro váš projekt.
