Spojení typu destičky je způsob upevnění ventilů (zejménaklapky,zpětné ventily, atd.) mezi příruby potrubí pomocí dlouhých šroubů. Jeho definující charakteristikou je: ventil nemá vlastní integrované příruby; místo toho dlouhé šrouby procházejí přírubami dvou trubek, aby zajistily ventil uprostřed.

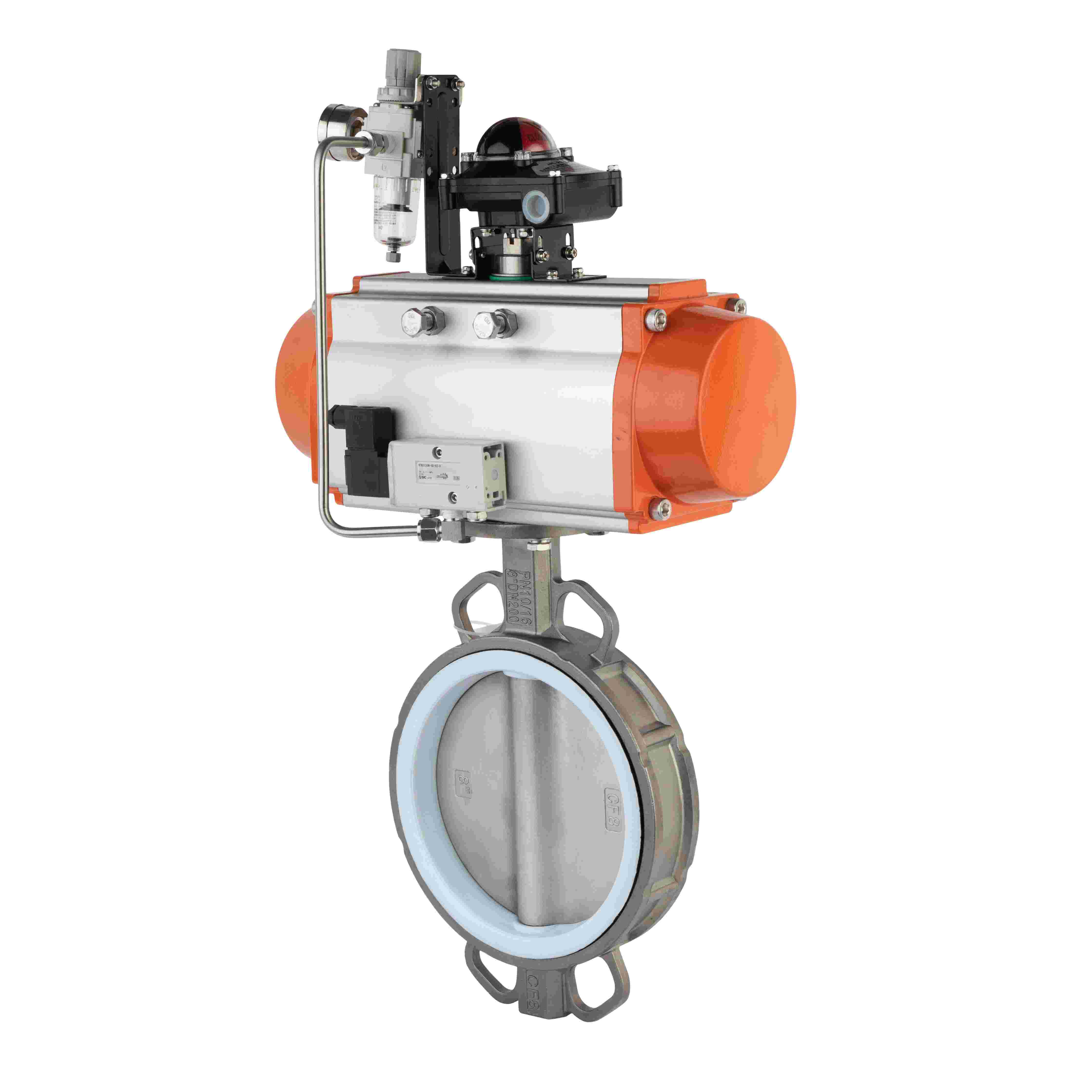

Ventil: Tělo ventilu nemá žádné otvory pro šrouby příruby, pouze hladkou dosedací plochu. Běžné příklady: plátkové škrticí ventily, plátkové zpětné ventily.
Šrouby: Obvykle závrtné šrouby nebo průchozí šrouby, dostatečně dlouhé, aby prošly otvory pro šrouby obou přírub potrubí.
Příruby potrubí: Konce potrubí musí být opatřeny standardními přírubami.
Matice: Slouží k utahování.
Umístěte destičkový ventil mezi příruby dvou trubek.
Vložte dlouhé šrouby skrz otvory pro šrouby jedné příruby potrubí → skrz kalibrační otvory v tělese destičkového ventilu → skrz otvory pro šrouby v přírubě obráceného potrubí.
Utáhněte matice na obou koncích. Při utahování matic se obě příruby potrubí stahují k sobě.
Tato upínací síla utěsňuje ventil mezi přírubami, přičemž těsnění (nebo vestavěné pružné těsnění ventilu) tvoří těsnicí rozhraní.
| Funkce |
Typ oplatky |
Přírubové (tradiční) |
| Šrouby |
Dlouhé šrouby; stejný počet jako otvory příruby |
Dvě sady šroubů/matic (jedna na přírubu) |
| Konstrukce ventilů |
Lehký, tenký, kompaktní |
Těžký, dlouhý, s integrovanými přírubami |
| Instalace/odstranění |
Vyžaduje odpojení obou stran k odstranění ventilu |
Ventil lze odstranit odšroubováním jedné příruby |
| Náklady |
Nižší náklady na ventily; potrubní příruby stále nutné |
Vyšší cena ventilu + příruby |
| Hmotnost |
Světlo; ideální pro velké průměry |
Těžký |
| Únikové cesty |
Méně (dvě těsnicí plochy: ventil na přírubu na každé straně) |
Více (čtyři plochy: dvě těsnění příruby plus dvě příruba k ventilu) |
