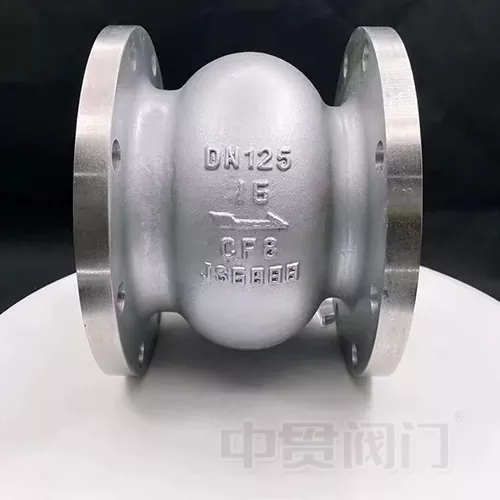

Zpětný ventil typu Lift

Zpětný ventil typu Lift je automatický ventil, jehož hlavní funkcí je umožnit jednosměrný průtok média a zabránit zpětnému toku. Je široce používán v různých průmyslových a komunálních potrubních systémech a je klíčovou součástí pro zajištění stability tlaku v systému a bezpečnosti zařízení.Ventil Zhongguan, výrobce specializující se na ventily již 19 let, vyrábí zpětné ventily zdvihu, které přísně dodržují mezinárodní normy. Společnost využívá výhody svého dodavatelského řetězce v celé Číně a vybírá vysoce kvalitní materiály vhodné pro různé provozní podmínky, přičemž vyvažuje strukturální racionalitu a snadné použití. K dispozici jsou přizpůsobené specifikace, které splňují specifické potřeby zákazníků.

Naše zpětné ventily zdvihu využívají vertikálně se pohybující kotoučovou konstrukci ventilu, což eliminuje nadbytečný design a optimalizuje uspořádání průtokové cesty. Ve srovnání s tradičními zpětnými ventily nabízejí přesnější odezvu otevírání a zavírání, stabilnější těsnicí výkon a nižší ztrátu průtokového odporu. Jsou vhodné pro různá média včetně vody, páry, oleje a korozivních kapalin, což z nich dělá jedny z cenově nejefektivnějších zpětných ventilů na trhu.

Princip fungování produktu

Zpětný ventil typu Zhongguan Valve Lift funguje na základě synergického účinku tlaku kapaliny a mechanické struktury. Dosahuje automatického ovládání otevírání a zavírání bez ruční nebo vnější síly. Konkrétní postup je následující:

1. Dopředný tok: Když médium proudí vpřed podél potrubí, tlak kapaliny překoná váhu kotouče ventilu a sílu pružiny, čímž tlačí kotouč ventilu svisle nahoru, čímž se mezi sedlem ventilu a kotoučem ventilu vytvoří hladká dráha proudění, což umožňuje plynulé proudění média;

2. Reverse Cut-off: Když se tok média zastaví nebo nastane trend obráceného toku, tlak kapaliny zmizí. Při kombinovaném působení své vlastní hmotnosti a vratné síly pružiny se kotouč ventilu rychle a svisle spouští dolů, těsně přiléhá k sedlu ventilu, aby se dosáhlo utěsnění a zabránilo se zpětnému proudění média.

3. Záruka stability: Konstrukce s podporou pružiny zrychluje rychlost zavírání talíře ventilu, snižuje vodní ráz a zabraňuje opotřebení způsobenému kolizemi mezi talířem ventilu a sedlem ventilu, čímž se prodlužuje životnost produktu a zajišťuje dlouhodobý stabilní provoz potrubního systému.

Základní vlastnosti produktu

Důsledně upřednostňujeme skutečné provozní podmínky a do návrhu a výroby našich zpětných ventilů typu Lift začleňujeme několik praktických technologií. Výsledkem jsou následující základní vlastnosti, které je odlišují od běžných podobných produktů:

• Přesné otevírání a zavírání: Lineární axiální zvedací struktura zajišťuje rychlou odezvu otevírání a zavírání, eliminuje zasekávání a zpoždění, účinně eliminuje vodní rázy a je vhodná pro časté operace spouštění a zastavování čerpadla;

• Spolehlivé utěsnění: Díky použití konstrukce těsnicího povrchu z kompozitu kovu a elastomeru je těsnicí výkon stabilní, s dlouhodobou kontrolou úniku pod 0,01 l/min·m a rychlostí opotřebení mnohem nižší než u tradičních zpětných ventilů;

• Nízký průtokový odpor: Optimalizovaná konstrukce průtokového kanálu snižuje ztrátu odporu během průtoku média, přičemž tlaková ztráta nepřesahuje 0,15 bar při jmenovitém průtoku, což přispívá k úspoře energie systému a snížení spotřeby;

• Pohodlná údržba: Modulární konstrukční design eliminuje potřebu rozebírat příruby potrubí pro běžnou údržbu. Technici mohou dokončit více než 90 % údržbářských prací prostřednictvím horního kontrolního otvoru, což výrazně zkracuje dobu údržby a snižuje náklady na údržbu;

• Široká kompatibilita: Materiály a specifikace lze přizpůsobit tak, aby se přizpůsobily různým tlakům, teplotám a podmínkám média, pokrývající různé jmenovité průměry od DN15 do DN300 a jmenovité hodnoty tlaku od 1,6 MPa do 4,0 MPa, splňující potřeby nákupu v různých oblastech.

Technické výhody produktu

I. Výhody konstrukčního návrhu

Konstrukční návrh našeho zpětného ventilu Lift Type v kombinaci s 19 lety zkušeností v oboru a zpětnou vazbou z různých provozních podmínek prošel vícerozměrnou optimalizací, což má za následek různé technické výhody:

Lineární struktura otevírání a zavírání: Využitím konstrukce axiálního zdvihu pro kotouč ventilu ve srovnání s tradičními zpětnými ventily otoče účinně eliminuje vodní ráz. Experimentální ověření ukazuje, že v potrubním systému DN200 může snížit kolísání tlaku vodního rázu o 62 %, čímž chrání potrubí a zařízení před poškozením nárazem;

Modulární sestava: Tělo ventilu, kotouč ventilu, pružina a další součásti mají modulární konstrukci, která zajišťuje vysokou přesnost montáže a pohodlnou demontáž. To nejen usnadňuje testování ve výrobě, ale také poskytuje pohodlí pro pozdější údržbu, snižuje náročnost údržby a náklady na pracovní sílu;

Optimalizace odlehčení: Při zajištění strukturální pevnosti byl návrh tloušťky stěny tělesa ventilu optimalizován tak, aby se snížila hmotnost produktu, usnadnila přeprava a instalace a zároveň se snížil tlak při zatížení potrubí, takže je vhodný pro speciální instalační scénáře, jako jsou vysoké nadmořské výšky a stísněné prostory.

II. Výhody výběru materiálu

Zhongguan Valve využívá svůj integrovaný dodavatelský řetězec napříč severní a jižní Čínou k výběru vhodných materiálů na základě různých provozních podmínek, čímž zajišťuje odolnost a přizpůsobivost svých zpětných ventilů Lift Type. Specifické aplikace materiálů jsou následující:

Běžné provozní podmínky: Používá se tvárná litina QT400-15 a nerezová ocel 2Cr13, které nabízejí vysokou hospodárnost, odolnost proti korozi a opotřebení, vhodné pro vodu, páru a běžná olejová média.

Korozivní provozní podmínky: Používá se nerezová ocel ZG1Cr18Ni9Ti, která nabízí silnou odolnost vůči chloridovým iontům, kyselině dusičné a dalším korozivním médiím, vhodná pro odsolování mořské vody, potrubí pro chemickou korozi a další scénáře.

Provozní podmínky při vysokých teplotách a vysokém tlaku: Používají se slitinové materiály odolné vůči vysokým teplotám, s teplotní odolností do 300 ℃ a tlakovou odolností do 4,0 MPa, vhodné pro vysokoteplotní a vysokotlaké potrubní systémy v elektrárnách, kotlích a dalších aplikacích.

Všechny materiály procházejí přísným fyzikálním a chemickým testováním, aby byla zajištěna shoda s normami, zaručena kvalita produktu od zdroje, prodloužení životnosti produktu, snížení frekvence výměny a snížení dlouhodobých pořizovacích nákladů pro zákazníky.

III. Výhody výrobního procesu

Máme dvě hlavní výrobní základny v Tianjinu a Wenzhou, vybavené moderním CNC obráběcím a testovacím zařízením. Používáme standardizované výrobní procesy, abychom zajistili konzistentní kvalitu každého zpětného ventilu typu Lift:

Přesné obrábění: Klíčové součásti, jako jsou sedla ventilů a kotouče ventilů, jsou přesně obrobeny na CNC soustruzích, což zajišťuje vysokou přesnost obrábění a těsné těsnění, což snižuje riziko úniku.

Přísné testování: Zavedli jsme komplexní testovací systém, od kontroly surovin při příjezdu a namátkových kontrol během výroby až po hydrostatické testování hotového výrobku a testování vzduchotěsnosti. Každý krok splňuje normy a nekvalifikované produkty mají přísně zakázáno opouštět továrnu.

Standardizovaná výroba: Vyrábíme v souladu s normami jako GB/T 12235-2022 a API 6D, což zajišťuje kompatibilitu s běžnými mezinárodními specifikacemi. To zákazníkům usnadňuje výměnu stávajícího zařízení a snižuje náklady na pořízení a výměnu.

Scénáře aplikace produktu

Zpětný ventil typu Zhongguan se zdvihem ventilu se svou širokou přizpůsobivostí lze použít na potrubní systémy v mnoha oblastech, které pokrývají průmyslová, komunální a environmentální odvětví. Konkrétní scénáře aplikace jsou následující:

I. Průmyslový sektor

Petrochemický průmysl: Vhodné pro potrubí přepravující ropu, rafinovanou ropu a chemické suroviny, zabraňující zpětnému toku, který by mohl poškodit zařízení, odpadní materiály a zajistit bezpečnost výroby;

Energetika: Používá se v potrubních rozvodech pro napájecí vodu kotlů, chladicí vodu a parní potrubí v systémech tepelné a vodní energie, brání zpětnému toku médií a zajišťuje stabilní provoz generátorových jednotek;

Hutní průmysl: Vhodné pro potrubí čistící hutní odpadní vody a vysokoteplotní spaliny, odolné vůči korozivním médiím a určitým teplotám, zajišťující hladký průběh metalurgických procesů.

II. Sektor komunálních a veřejných služeb

Úprava vody: Používá se ve vodovodních a drenážních potrubích a potrubích pro dávkování chemikálií vodáren a čistíren odpadních vod k zamezení zpětného toku odpadních vod a kontaminaci čisté vody, zajišťující stabilní provoz systému úpravy vody.

Městské vytápění: Přizpůsobeno městským centralizovaným topným potrubím, aby se zabránilo zpětnému toku horké vody, zajišťuje stabilní tlak vytápění a zlepšuje účinnost vytápění.

Zásobování a odvod vody budov: Používá se ve vodovodních systémech a protipožárních potrubích výškových budov k zamezení zpětného proudění médií způsobeného kolísáním tlaku v potrubí, zajištění vodní a požární bezpečnosti budovy.

III. Zvláštní provozní podmínky

Odsolování mořské vody: Vyrobeno z nerezové oceli odolné proti korozi, vhodné pro přepravní potrubí mořské vody a odsolené vody, odolné vůči korozi média s vysokou slaností, zajišťující stabilní proces odsolování.

Nízkoteplotní provozní podmínky: Přizpůsobené nízkoteplotní adaptabilní produkty, vhodné pro nízkoteplotní prostředí -40 ℃ až 0 ℃, používané v chladícím řetězci a nízkoteplotních potrubích pro přepravu tekutin, zajišťující normální funkci prevence zpětného toku.

Provozní podmínky častého spouštění a zastavování: Přizpůsobeno pro potrubní systémy s častým spouštěním a zastavováním čerpadla, jako jsou systémy cirkulační vody a systémy nouzového zásobování vodou, s rychlou odezvou otevírání a zavírání, snižující rázy vodních rázů.
