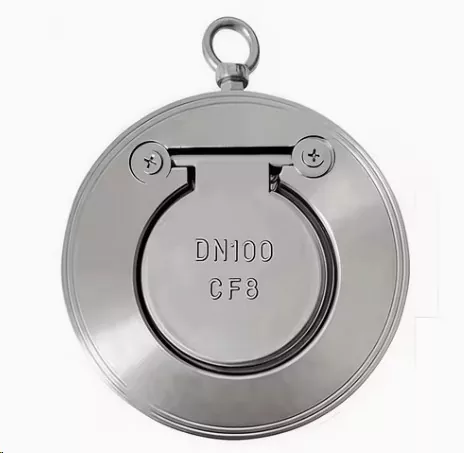

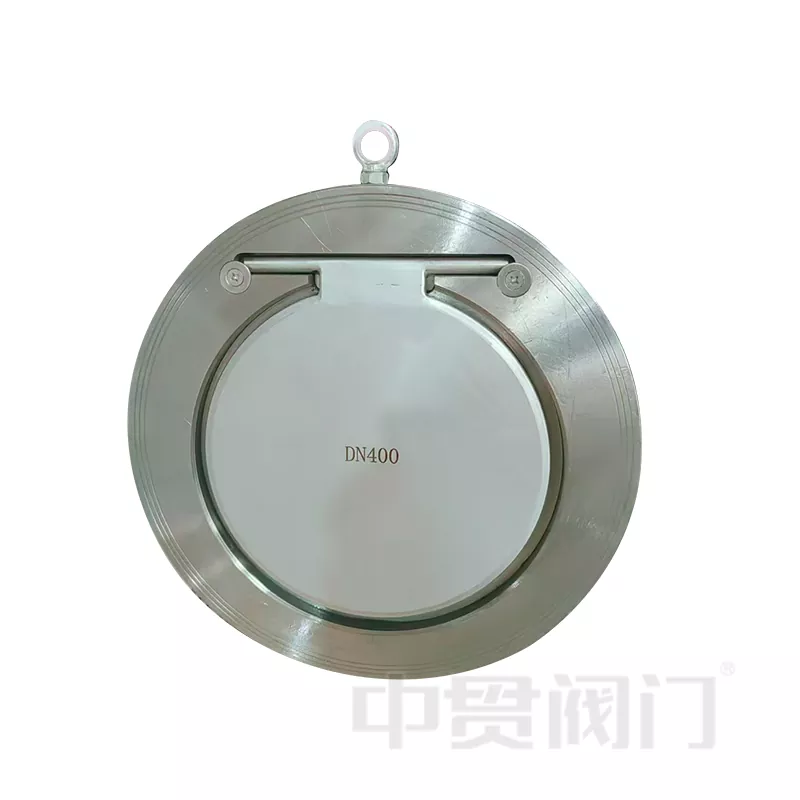

Jednokotoučový zpětný ventil

TheJednokotoučový zpětný ventilzahájilVentil Zhongguanje mimořádně užitečný průmyslový ventil. Jeho hlavní funkcí je umožnit kapalinám nebo plynům proudit pouze jedním směrem a zabránit zpětnému toku.

Tento ventil je důmyslně navržen, reaguje velmi rychle a snadno se instaluje a zabírá málo místa. Může účinně řídit směr toku vody, oleje nebo plynu. Může být použit v úpravnách vody, elektrárnách, chemických provozech, topných a klimatizačních systémech atd. Tento ventil je obzvláště robustní a odolává vysokému tlaku a vysokým teplotám. Nerozbije se ani po dlouhém používání a je velmi spolehlivou volbou v průmyslových potrubních systémech.

Technické výhody: Proč si vybrat náš jednokotoučový zpětný ventil?

NaVentil Zhongguan, chápeme, že spolehlivost je v průmyslovém prostředí nesmlouvavá. NášJednokotoučový zpětný ventilnení jen součást; je zárukou bezpečnosti pro celý váš potrubní systém.

1. Ultra-Compact Wafer Design

Nejvýraznější rys našehoJednokotoučový zpětný ventilje jeho malá velikost a vynikající výkon proti zpětnému toku. Na rozdíl od objemných, tradičních zpětných ventilů jsme přijali pokročilédesign typu oplatky. Jako sendvič je ventil sevřen přímo mezi dvěma přírubami potrubí. To šetří značný prostor a snižuje hmotnost instalace a náklady-2 .

2. Vysoce kvalitní materiál

Vyrábíme standardJednodeskový zpětný ventilpomocí vysoce kvalitníhoWCB uhlíková ocel(ocel litá). Tento materiál je extrémně odolný a umožňuje ventilu odolat drsnému prostředí, vysokému tlaku a extrémním teplotám.Potřebujete více?Nabízíme zakázkové odlévání sNerezová ocel (SS304, SS316) , Hliníkový bronza další slitiny v závislosti na korozivitě vašeho média-1 .

3. Dynamické těsnění a rychlá odezva

Disk uvnitřJednokotoučový zpětný ventilmá velmi citlivou odezvu. Když kapalina nebo plyn proudí dopředu, kotouč se okamžitě otevře s minimálním odporem (nízký pokles tlaku). V okamžiku, kdy se průtok zastaví nebo obrátí, kotouč odpruží zpět (pomocí gravitace nebo síly pružiny) a vytvoří těsné těsnění, které zabrání destruktivnímuvodní kladivopoškození-2 .

Specifikace produktu a technický list

Aplikace: Kde ji můžete použít?

Tento všestranný ventil se používá v mnoha průmyslových zařízeních. Úspěšně jsme dodali našeJednokotoučové zpětné ventilydo následujících sektorů:

• Úpravny vody: Používají se v systémech zásobování vodou, aby se zabránilo kontaminaci zpětným tokem -2.
• HVAC & Building Automation: Instaluje se do topných a klimatizačních systémů pro udržení tepelné účinnosti.
• Elektrárny: Nezbytné v chladicích systémech, aby se zajistilo, že chladicí voda neprotéká zpět, chrání zařízení generátoru -2.
• Petrochemický: Bezpečně zvládá přepravu ropy a plynu v potrubí.

Případová studie: Ochrana čerpadla

Čerpací stanice v jihovýchodní Asii zažívala opakované zablokování čerpadel kvůli zpětnému toku. Dříve používali pomalé a těžké zpětné ventily. Nahradili jsme jejich systém našímJednokotoučový zpětný ventil. Funkce rychlého zavírání eliminovala vodní rázy a díky lehké konstrukci byla instalace v jejich přeplněné čerpací stanici snadná.Výsledek:Žádné poruchy čerpadla za posledních 18 měsíců.

Jak funguje jednokotoučový zpětný ventil

Mechanismus je jednoduchý, ale vysoce účinný:

1. Forward Flow: Tlak média (voda/olej/plyn) vytlačí kotouč ze sedla. Závěs se mírně otáčí, což umožňuje plný průtok.
2. Zpětný tok: Když tlak proti proudu klesne nebo se obrátí, zpětný tok tlačí disk zpět k sedlu.
3. Těsnění: Disk se okamžitě uzavře, vytvoří těsné těsnění a zcela zastaví zpětný tok -2.

Tři přísné tovární testy

Naše továrna používá systém kontroly kvality, který konkuruje mezinárodním standardům. Každý ventil, který vyrábíme, musí před opuštěním továrny projít třemi přísnými „zkouškami“:

1. Test prevence zpětného toku: Zajišťujeme, že v okamžiku, kdy se tok zastaví, kotouč dokonale sedne a zanechá 0% míru úniku.
2. Vysokotlaký test skořepiny: K testování odlitku používáme vyšší tlak, než je skutečný pracovní tlak. To zajišťuje, že tělo nebude praskat a potit se.
3. Simulace celkového výkonu: Simulujeme skutečné podmínky potrubí, abychom zajistili, že se disk hladce otevírá a těsně zavírá, aniž by se přilepil.

Ventil Zhongguan získal licenci TS Special Equipment Manufacturing License, ISO9001, ISO14001 a OHSAS18001 -1. Uvolní se pouze ventily, které projdou těmito třemi stupni.

Flexibilita instalace

Víme, že každé potrubí je jiné. NášJednokotoučový zpětný ventilpřizpůsobí se vám.

• Horizontální potrubí: Standardní instalace.
• Vertikální potrubí: Ventil funguje perfektně v aplikacích s vertikálním vzestupným tokem. Kotouč se účinně zavírá gravitací nebo zpětným tokem, když se čerpadlo zastaví -2.

Přizpůsobení a výhody dodavatelského řetězce

Ventil Zhongguanje integrace severního dodavatelského řetězce ventilů (litina) a jižního dodavatelského řetězce průmyslových ventilů (litina/nerez)-1 .

Nabízíme služby "šité na míru":

• Speciální materiály: Potřebujete zacházet s korozivními chemikáliemi? U disku a těla můžeme přejít na Stainless Steel 316.
• Prodloužený dřík: Pro podzemní instalaci.
• Aktuator Ready: Integrace s polohovými koncovými spínači pro automatizované systémy (na vyžádání).

Náš závazek:Zaměřujeme se nejen na vlastní výrobu klapek, ale také na integraci celého dodavatelského řetězce ventilů, abychom našim zákazníkům poskytli bohatší produktové řady a promyšlenější služby.

FAQ o jednokotoučových zpětných ventilech

Q1: Jaký je hlavní rozdíl mezi jednokotoučovým zpětným ventilem a dvoudiskovým zpětným ventilem?
A1:NášJednokotoučový zpětný ventil(typ Swing) obecně poskytuje těsnější utěsnění proti nízkotlakému zpětnému proudění a je odolnější proti "bouchnutí" ve větších velikostech (DN200+). Konstrukce s jednou deskou nabízí větší průtokovou plochu ve srovnání s některými odpruženými dvojitými deskami.

Q2: Mohu nainstalovat tento ventil svisle?
A2:Ano, doporučuje se pro vertikální potrubí, kde je směr prouděnízdola nahoru. Je však důležité zkontrolovat šipku průtoku vyznačenou na těle ventilu. U vertikálních kapek shora dolů může být preferován typ s pružinou.

Q3: Jak si mohu vybrat správný tlak?
A3:Nabízíme hodnocení od PN10 do PN40. Naši inženýři obvykle doporučují zvolit hodnocení rovné nebo vyšší, než je maximální tlak vašeho potrubí. Pro vysokotlakou páru nebo olej je materiál WCB minimálním standardem.

Q4: Je produkt přísně v souladu s mezinárodními normami?
A4:Ano. Zatímco náš základní design je vynikající, můžeme vyrobit našeJednokotoučový zpětný ventilvyhovětGB, ANSI, JIS, DIN nebo BSnormy na základě vašich požadavků na vrtání přírub-1 .

Odeslat dotaz

Ventil Zhongguan: Spolehlivá kvalita, přizpůsobená řešení.

Máme dvě výrobní základny (Tianjin & Wenzhou) s více než 19 lety zkušeností. Garantujeme rychlé dodání a vysoce kvalitní produkty.
