Dělené tělo Plně PTFE lemovaný motýlový ventil

Ventil Zhongguan Valve s děleným tělem plně lemovaný PTFE ventilem je prvotřídní, vysoce výkonné řešení řízení kapaliny navržené speciálně pro nejnáročnější průmyslová prostředí na světě. Tento vlajkový ventil kombinuje pokročilé konstrukční inovace s elitní vědou o materiálech a vyznačuje se prvotřídní výstelkou z polytetrafluorethylenu (PTFE) s vysokou hustotou, která poskytuje neproniknutelný štít proti extrémní chemické korozi, abrazivnímu opotřebení a tepelné nestabilitě.

Nekompromisní plná ochrana proti korozi

Těleso ventilu je uvnitř i vně, spolu s jádrem disku, kompletně zapouzdřeno odolným polytetrafluorethylenem (PTFE). To vytváří neprostupnou, nereaktivní bariéru proti silným kyselinám, koncentrovaným zásadám, chlóru a vysoce reaktivním organickým rozpouštědlům. Ultranízký koeficient tření PTFE minimalizuje požadavky na provozní točivý moment, zabraňuje hromadění média a snižuje abrazivní erozi suspendovanými částicemi.

Inženýrská výhoda konstrukce dělené karoserie

Ventil se vyznačuje jedinečným odnímatelným horním/spodním nebo levým/pravým děleným tělem ventilu, bezpečně upnutým přírubovými šrouby s vysokou pevností v tahu.

• In-line údržba bez demontáže: Tato struktura děleného typu umožňuje týmům údržby kontrolovat, opravovat nebo vyměňovat vnitřní součásti podléhající opotřebení (jako je PTFE ventilové sedlo a zapouzdřený disk) bez úplné demontáže konstrukčního potrubního systému. Jednoduše povolte spojovací šrouby těla a oddělte tělo ventilu.

• Minimalizace prostojů a mzdových nákladů: Zjednodušuje údržbu ve stísněných prostorách, snižuje mzdové náklady a výrazně zlepšuje provozní efektivitu systému.

• Bezproblémové dovybavení potrubí: Dělená konfigurace zjednodušuje přidávání nebo výměnu ventilů ve stávající infrastruktuře potrubí během technických rekonstrukcí.




Technické specifikace a materiálové normy

Parametr	Podrobnosti specifikace
Značka / výrobce	Zhejiang Zhongguan Valve Manufacture Co., Ltd.
Rozsah jmenovitého průměru	DN40 až DN1600 (nadměrné zakázkové modely až do DN2400 dostupné na vyžádání)
Hodnocení tlaku	PN6 / PN10 / PN16 / Třída 150
Design těla	Dvoudílné dělené tělo (horní/spodní nebo levé/pravé dělené zarovnání)
Materiál podšívky a sedáku	Prémiový panenský PTFE / PFA / vysokoteplotní FEP
Materiál základního těla	Tvárná litina (GGG40/50), uhlíková ocel (WCB), nerezová ocel (CF8, CF8M)
Konfigurace disku	PTFE/PFA plně zapouzdřený kotouč, SS316, Hastelloy, duplexní ocelové jádro
Připojení Standardní	Wafer, očko, U-sekce, přírubové konce (plně kompatibilní s ASME, DIN, JIS, BS)
Kompatibilita pohonů	Manuální Anglo páka, Šneková převodovka, Pneumatický pohon, Elektrický pohon

Cílová aplikační pole

Naše klapky s děleným tělem plně vyložené PTFE slouží jako bezpečnostní kritické komponenty pro přesné škrcení a absolutní izolaci napříč různými vysoce čistými a nebezpečnými zpracovatelskými linkami:

• Chemické a petrochemické zpracování: Spolehlivé řízení koncentrované kyseliny sírové, kyseliny chlorovodíkové, louhu sodného a vysoce těkavých chemických činidel při zajištění absolutní bezpečnosti procesu.

• Farmaceutická a biotechnologická výroba: Vyhovující, inertní a nekontaminující povrchy, které udržují sterilní podmínky a bezpečně odolávají agresivnímu chemickému ošetření Clean-In-Place (CIP) a Sterilize-In-Place (SIP).

• Výroba potravin a nápojů: Chuťově neutrální, netoxické PTFE komponenty obložení, které zabraňují kontaminaci šarže a splňují přísné hygienické normy.

• Úprava a odsolování průmyslové vody: Vysoce stabilní kontrola nad toky kyselé nebo alkalické vody, potrubí pro dávkování chemikálií a sítě pro rekultivaci brakické vody s vysokou slaností.




Přizpůsobené služby OEM/ODM a dodržování kvality

Ve společnosti Zhongguan Valve chápeme, že jedinečné pracovní podmínky vyžadují řešení na míru. Poskytujeme komplexní, profesionální služby přizpůsobení OEM a ODM, abychom splnili cílené technické specifikace:

• Konfigurace materiálu: Vlastní možnosti pro speciální slitinová jádra disků (jako Hastelloy nebo Monel pro elitní chemické zpracování) nebo zakázkové ultračisté obložení PFA pro kapaliny polovodičové kvality.

• Přizpůsobení rozměrů a ovládání: Přizpůsobené konfigurace horní příruby podle ISO 5211 pro bezproblémovou, přímou integraci s vašimi stávajícími automatickými pneumatickými nebo elektrickými pohony.

• Soukromé označování a branding: Laserem leptané štítky, vlastní barevné povlaky a vlastní odlitek značky přizpůsobené pro mezinárodní distributory ventilů.

Přísné zajištění kvality

Každý jednotlivý plně vložkovaný ventil prochází přísnou výrobní kontrolou, než opustí výrobní halu. To zahrnuje vysokonapěťový jiskrový test k zajištění nulové mikropórovitosti nebo dírek ve vrstvě PTFE obložení, následovaný standardním hydrostatickým tlakovým testováním pláště a sedla. Naše výrobní procesy jsou plně certifikovány podle ISO 9001, směrnice CE a standardů API, což dává mezinárodním manažerům nákupu úplnou spolehlivost v terénu.

Exportní balení, expedice a poprodejní logistika

Exportní standardní ochranné balení

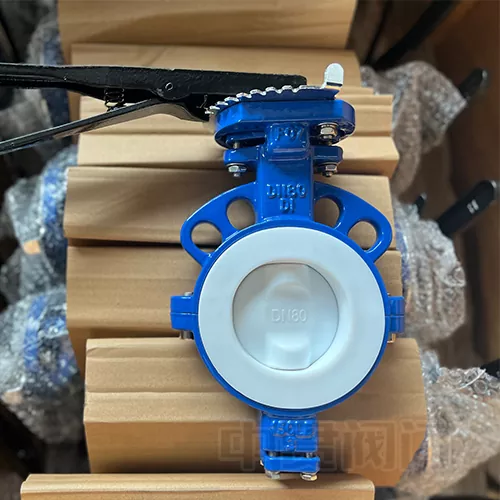

Aby se předešlo jakémukoli poškození při přepravě, třecím oděrům nebo kontaminaci vnitřního PTFE obložení, jsou všechny ventily vybaveny ochrannými plastovými koncovými uzávěry, vakuově zabalené a bezpečně ukotvené v odolných dřevěných bednách bez fumigace s certifikací IPPC. Těsná blízkost hlavních námořních přístavů (Ningbo a Šanghaj) zajišťuje rychlou a předvídatelnou přepravu lodí přes všechny námořní, letecké a železniční nákladní kanály.

Komplexní poprodejní podpora

• Záruka 18 měsíců: Plně kvalitní podklad pokrývající všechny mechanické a těsnící součásti za normálních provozních podmínek od data odeslání.

• Technická odezva 24/7: Náš tým profesionálních aplikací reaguje do 24 hodin a pomáhá mezinárodním klientům s pokyny pro instalaci, výpočty krouticího momentu a automatickou kalibrací pohonu.

• Dostupnost náhradních dílů pro životní cyklus: Originální náhradní těsnění, PTFE sedla a dříky jsou trvale uchovávány v inventáři, aby bylo zaručeno rychlé globální odeslání a minimalizováno provozní přerušení klienta.
