NDT je zkratka pro nedestruktivní testování. Jak již název napovídá, jedná se o technickou techniku sloužící ke kontrole vnitřních a povrchových defektů (např. prasklin, pórovitosti, vměstků strusky) testovaného předmětu (jako je ventil, potrubí nebo svar), aniž by došlo k jeho poškození nebo zničení.
Přirovnává chlopeň k „CT vyšetření“ nebo „ultrazvuku“. Stejným způsobem, jakým může lékař diagnostikovat vnitřní orgány, aniž by na pacientovi provedl operaci. NDT dokáže ověřit vady hluboko uvnitř materiálu ventilu, aniž by jej rozřízl.
Proč je NDT důležité proVentily?
Při testování ventilů test pevnosti pláště a test těsnění sedla potvrzují, zda funkce ventilu odpovídají požadavkům. NDT na druhé straně ověřuje „zdraví materiálu“ ventilu. Materiál tělesa ventilu obsahující drobné vnitřní praskliny nebo pórovitost je vystaven riziku náhlého prasknutí po dlouhodobém vystavení vysokému tlaku, vysoké teplotě nebo korozivním médiím, což způsobí vážnou nehodu. V důsledku toho se NDT používá hlavně ke kontrole surových odlitků, výkovků a hotových svarů. Slouží jako hlavní pojistka pro zaručení bezpečnosti a spolehlivosti ventilu.

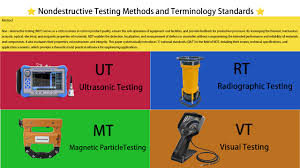

Nejoblíbenější metody NDT v průmyslu ventilů
| Název metody |
Zkratka |
Pracovní princip |
Hlavní detekovatelné vady |
Společné aplikace ventilů |
| Radiografické testování |
RT |
Rentgenové nebo gama záření proniká komponentou a zaznamenává obraz na film, kde se vnitřní defekty projevují jako kontrasty v hustotě. |
Vnitřní vady: pórovitost, struskové vměstky, smršťovací dutiny, trhliny. |
Zkoumání vnitřní celistvosti odlitků tělesa ventilu i svarů na ventilech a potrubí. |
| Ultrazvukové testování |
UT |
Využívá vysokofrekvenční zvukové vlny, které jsou vysílány do komponenty. Analýzou vln, které se odrážejí zpět, lze analyzovat polohu a rozměry jakýchkoli defektů. |
Vnitřní vady: praskliny, laminace, nedostatečná fúze. Citlivější na rovinné defekty (jako praskliny) než RT. |
Kontrola tloušťky stěny a vnitřních trhlin těles a vík ventilů se zvláštním důrazem na silnostěnné ventily. |
| Testování magnetických částic |
MT |
Použitelné pouze pro feromagnetické látky, jako je uhlíková ocel. Díl je zmagnetizován a trhliny způsobují svodové pole, které přitahuje magnetické částice a vytváří viditelnou indikaci. |
Vady povrchu a blízkého povrchu: praskliny, švy, překrytí. |
Sledování stavu povrchu ventilů na trhliny při kalení, trhliny při broušení nebo jiné procesy. |
| Testování penetrace kapaliny |
PT |
Na povrch součásti se nanese vysoce penetrační kapalina. Kapilární působení způsobuje, že proniká do povrchově spojených trhlin. Výsledkem je, že k extrakci penetrace se používá vývojka, která odhalí defekt. |
Vady narušující povrch: praskliny, dírky, studené uzávěry. |
Vyhodnocení povrchu austenitické nerezové oceli (nevhodné pro MT kvůli její neferomagnetické povaze) a ventilů z nemagnetických slitin. |
