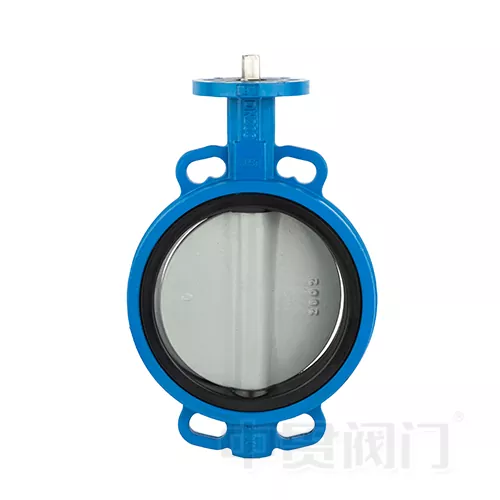

Motýlový ventil typu destičky

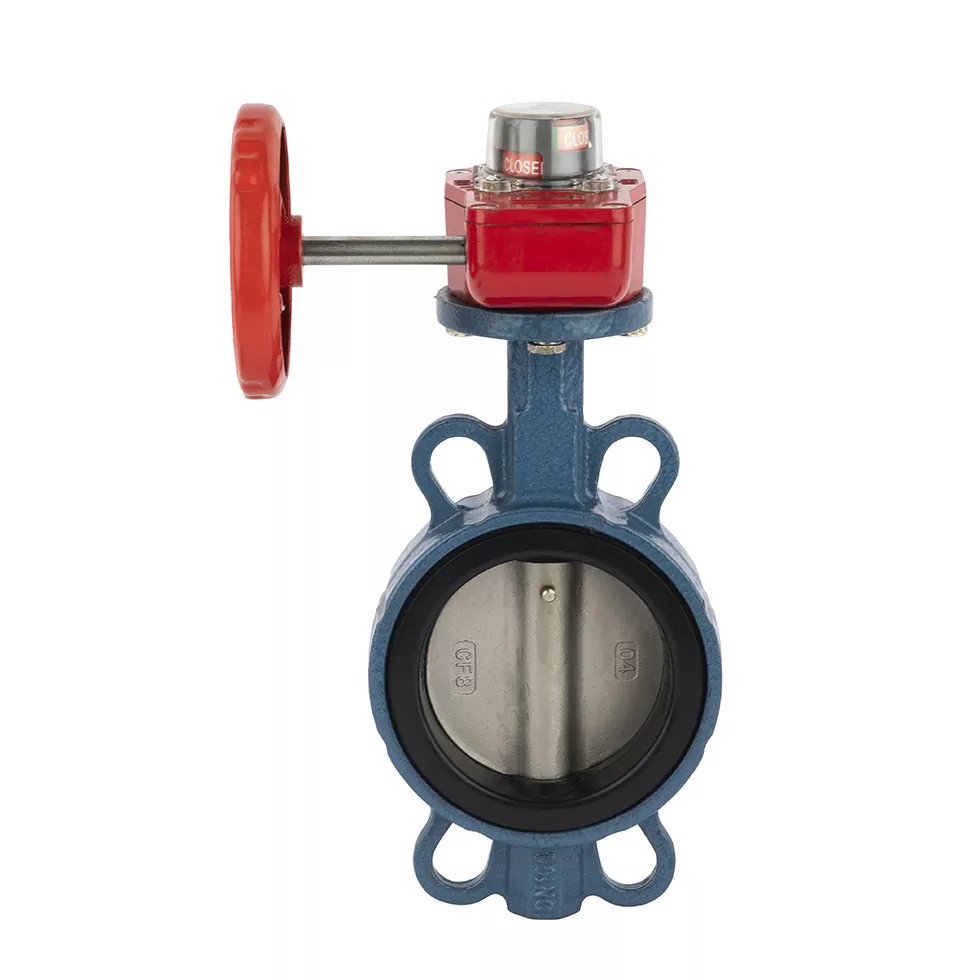

Klapka Zhongguan Valve typu wafer se vyznačuje kompaktním, prostorově úsporným designem, díky čemuž je prvotřídní volbou pro středotlaké a nízkotlaké potrubní systémy. Navrženo s jedinečnou upínací strukturou, instaluje se hladce mezi příruby bez potřeby dalších otvorů pro šrouby, což výrazně snižuje dobu instalace a náklady.

Naše klapky využívající materiály s vysokou pevností a pokročilou technologii těsnění zaručují výkon s nulovou netěsností, nízkou tlakovou ztrátu a dlouhodobě stabilní kontrolu kapalin v průmyslu úpravy vody, petrochemie, energetiky a vytápění.

Technické specifikace a výběr materiálu

Abychom vyhověli různým globálním průmyslovým standardům, nabízíme robustní řadu konfigurací materiálů přizpůsobených vašim konkrétním pracovním podmínkám:

Proč si vybrat Zhongguan Valve?

1. Služby přizpůsobení OEM a ODM (s certifikací)

S více než 19 lety hluboce zakořeněných odborných znalostí a dvěma specializovanými výrobními základnami v Tianjinu (vodní ventily) a Wenzhou (průmyslové ventily) poskytujeme kompletní služby OEM a ODM.

Inženýrství na míru: Vlastní rozměry, tlak, logotypy a specifické povrchové úpravy nátěru (např. přizpůsobení barvy epoxidového nátěru).

Mezinárodní normy: Naše ventily jsou navrženy, vyrobeny a testovány tak, aby splňovaly globální standardy včetně API, ANSI, DIN, JIS a GB.

Certifikovaná kvalita: Všechny produkty mají plnou sledovatelnost materiálu, certifikace tlakových zkoušek a splňují normy ISO 9001.

Popis: Naše nejmodernější testovací zařízení zajišťuje, že každý ventil před odesláním projde přísnými tlakovými zkouškami.

2. Globální partnerství a případy úspěchu

Společnost Zhongguan Valve navázala udržitelná a vysoce důvěryhodná partnerství s dodavateli EPC, městskými vodohospodářskými úřady a průmyslovými distributory v celé Evropě, jihovýchodní Asii, na Středním východě a v Americe. Úspěšným propojením dodavatelského řetězce litinových vodních ventilů v severní Číně a dodavatelského řetězce průmyslových ocelových ventilů v jižní Číně poskytujeme bezproblémové a komplexní získávání zdrojů.

Popisek: Škrtící ventily Zhongguan wafer fungují spolehlivě ve velké zámořské komunální úpravně vody.

3. Dokonalost výroby a technická síla

Naše základny Wenzhou a Tianjin obsahují kompletní, pokročilé výrobní linky, které eliminují náklady na prostředníka a zajišťují nepřekonatelnou nákladovou efektivitu:

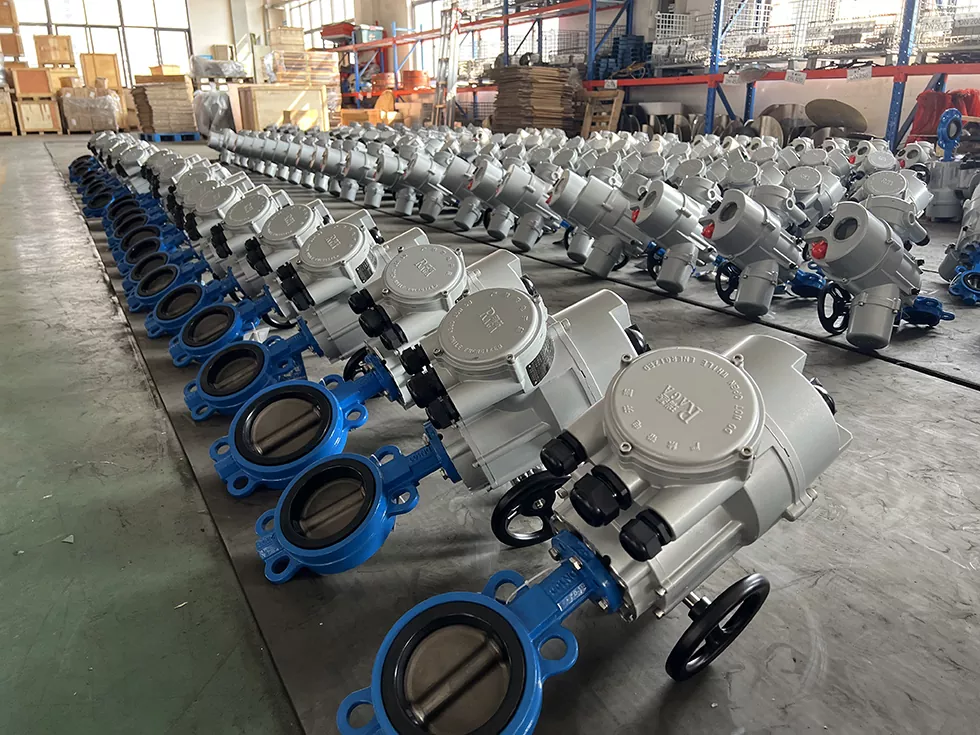

Pokročilé vybavení: Vybaveno profesionálními stroji na testování tlaku ventilů, přesnými stroji na montáž sedel ventilů, montážními zařízeními hřídele a automatickými systémy laserového značení.

Expertní tým: Podporován odborníky s více než 20 lety technických zkušeností, kteří zajišťují rychlý návrh řešení a robustní kontrolu kvality od odlévání až po konečnou montáž.

Balení, doprava a poprodejní servis

Chápeme, že bezpečné dodávky a nepřetržitá podpora jsou životně důležité pro kontinuitu vašeho podnikání.

Bezpečné balení a logistika

Standardní exportní balení: Ventily jsou jednotlivě zabalené v ochranných bublinkových sáčcích/plastové fólii, opatřené koncovými uzávěry a bezpečně zabaleny do odolných dřevěných pouzder vhodných pro plavbu po moři (bez fumigace), aby se zabránilo poškození při přepravě.

Flexibilní doprava: Nacházíme se v blízkosti hlavních přepravních uzlů (přístavy Ningbo/Shanghai) a nabízíme flexibilní podmínky FOB, CIF nebo CFR s podporou sledování v reálném čase.

ProfesionálníPoprodejní záruka

Záruka 12-18 měsíců: Nabízíme standardní 12měsíční provozní záruku (až 18 měsíců od data odeslání) na výrobní vady.

Technická podpora 24/7: Náš technický tým poskytuje pokyny k instalaci na dálku, školení údržby a odstraňování problémů, aby byl zajištěn optimální výkon potrubí.

Náhradní díly s rychlou odezvou: Rychlá expedice náhradních sedel, kotoučů nebo aktuátorů pro minimalizaci prostojů vašeho systému.

Často kladené otázky (FAQ)

Q1: Jaký je hlavní rozdíl mezi klapkou Wafer a klapkou Lug?

Primární rozdíl spočívá ve způsobu jejich instalace a manipulace v potrubí:

Typ destičky: Instaluje se upnutím ventilu mezi dvě příruby potrubí pomocí dlouhých šroubů, které procházejí celým tělem ventilu. Je kompaktnější, lehčí a cenově výhodnější, ale nelze jej použít pro provoz ve slepé uličce (izolace jedné strany potrubí).

Typ očka: Má závitové kovové vložky (oka) obklopující tělo ventilu. Umožňuje zašroubovat šrouby přímo do třmenů z obou stran, což umožňuje odpojení výstupního potrubí a zároveň udržuje stranu proti proudu pod tlakem.

Q2: Jaký je standard úniku pro klapkové ventily Zhongguan?

Naše klapky s měkkým těsněním (sedadla EPDM/NBR/PTFE) jsou navrženy a testovány tak, aby dosáhly nulového úniku (těsné uzavření bublinek), v souladu s normami API 598 nebo EN 12266-1 Rate A. U ventilů se sedlem kov na kov dodržujeme přísné mezinárodně přípustné míry úniku.

Otázka 3: Jak mohu vybrat správný materiál sedla (EPDM vs. NBR vs. PTFE)?

Výběr materiálu zcela závisí na vašem médiu a provozní teplotě:

EPDM: Ideální pro vodu, horkou vodu, odpadní vodu a kyseliny s nízkou koncentrací. Teplotní rozsah: $-20^\circ\text{C}$ až $+120^\circ\text{C}$.

NBR: Nejlepší pro oleje, uhlovodíky a vzduch. Teplotní rozsah: $-10^\circ\text{C}$ až $+80^\circ\text{C}$.

PTFE (teflon): Vynikající odolnost vůči silným chemikáliím, kyselinám, zásadám a potravinářským/farmaceutickým aplikacím. Teplotní rozsah: $-30^\circ\text{C}$ až $+150^\circ\text{C}$.

Q4: Přijímáte objednávky OEM/ODM a jaké je vaše minimální množství objednávky (MOQ)?

Ano, plně podporujeme přizpůsobení OEM a ODM (vlastní loga, barvy, štítky a materiály).

Pro standardní velikosti (DN40 - DN300) v běžných materiálech nabízíme flexibilní MOQ pro podporu počátečních zkušebních objednávek.

Pro velké velikosti (až DN1600) nebo speciální slitiny je MOQ obvykle 1 kus. Obraťte se prosím na náš prodejní tým s vašimi konkrétními požadavky pro cenovou nabídku na míru.

Q5: Jaké testy kontroly kvality provádíte před odesláním?

Každý jednotlivý ventil vyrobený společností Zhongguan prochází 100% dvoutlakým testem, než opustí naši továrnu. To zahrnuje:

Hydrostatický test pláště: Ověření strukturální integrity těla ventilu.

Test těsnosti sedla: Zajištění nulové netěsnosti při maximálních provozních tlacích.

Můžeme poskytnout Mill Test Certificates (MTC) a zprávy o tlakových zkouškách s každou zásilkou.

Q6: Jaká je vaše standardní dodací lhůta?

Skladové položky / Standardní komponenty: 7–10 dní.

Dávková výroba (standardní objednávky): 15–25 dní.

Zákaznické nebo velkoobjemové zakázky (DN600+): 30–45 dní, v závislosti na složitosti a harmonogramu lití.
