Co je přírubové spojení?
Přírubový spoj je způsob připojení, který široce používá rozebíratelné mechanické. K těsnému spojení potrubí, ventilů nebo zařízení se často používá dvojice přírub, těsnění a šrouby a matice.
Jeho hlavní princip je:použití utahovací síly šroubů ke stlačení těsnicího těsnění mezi přírubami, čímž se chrání kapalina (kapalina nebo plyn) před únikem.

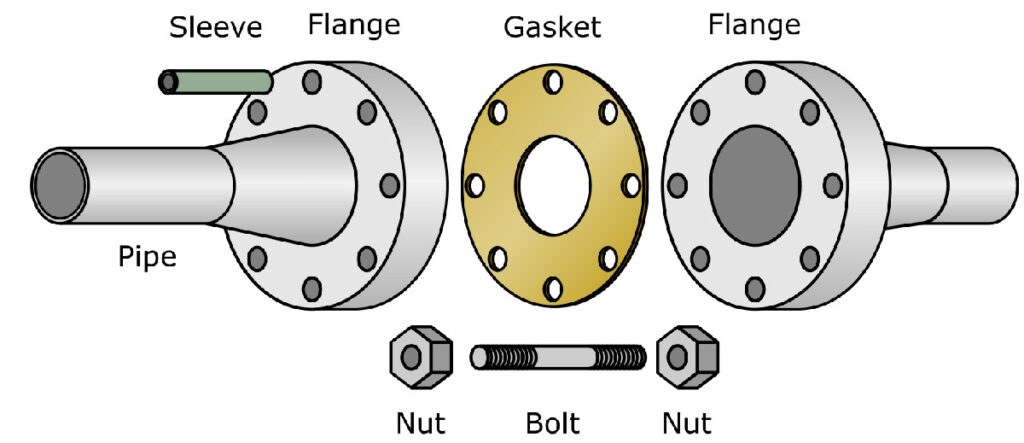

Typický přírubový spoj obsahující následující čtyři hlavní části:
Příruba: Část ve tvaru disku připevněná ke konci potrubí nebo portu zařízení, obvykle s otvory pro šrouby.
Těsnící těsnění: Vložte mezi těsnicí plochy dvou přírub, zatlačí se pro utěsnění.
Šrouby a matice: Projděte otvory pro šrouby na přírubách, abyste dodali upínací sílu.
Těsnicí obličej: Povrch příruby, který se blíží k těsnění; existuje v různých typech (např. vyvýšený obličej, mužský/ženský obličej atd.).
Hlavní výhody:
Vysoká výhoda a robustní těsnění: Kvalifikace pro manipulaci s vysokotlakými, vysokoteplotními nebo erozivními médii.
Snadná demontáž a údržba: Připojení lze snadno otevřít pro čištění potrubí, kontrolu zařízení nebo výměnu dílů.
Dobrá zastupitelnost: Příruby splňují národní normy (např. GB), normy chemického průmyslu (např. HG), normy strojního průmyslu (např. JB) a mezinárodní normy (např. ANSI/ASME, DIN). Produkty od různých výrobců lze střídat za podmínky, že dodržují stejný standard.
Obecné aplikace:
Potrubní inženýrství: Spojování potrubí s potrubím, potrubí s ventily a potrubí s čerpadly.
Tlaková nádoba: Nástavce pro průlezy a madla na reakčních nádobách a nádržích.
Spojovací bod: Vstupní a výstupní spoje kompenzátorů tlaku a spoje mezi pláštěm kanálu a pláštěm výměníků tepla.
Výrobní systémy a veřejné služby: Ropa, chemikálie, zemní plyn, úprava vody, topné systémy a tak dále.
Jednoduché srovnání s jinými způsoby připojení:
V porovnání se svařováním: Přírubové spoje jsou odnímatelné, ale jsou dražší a mohou způsobit další možná místa úniku.
V porovnání se závitovými spoji: Přírubové spoje vydrží vyšší tlaky a přizpůsobí se větším průměrům potrubí, ale jejich instalace je složitější a vyžaduje více místa.
Jednoduché shrnutí: Pokud existuje požadavek odolávat vysokému tlaku, řešit velké průměry potrubí nebo vyžadovat častou demontáž kvůli servisu, je obvykle oblíbenou metodou přírubové připojení. Nejběžnějším příkladem jsou spojky na požárních vodovodních potrubích nebo továrních parních potrubích, které zvýrazňují „vyvýšené kotouče“ a jsou upevněny kruhem šroubů.
