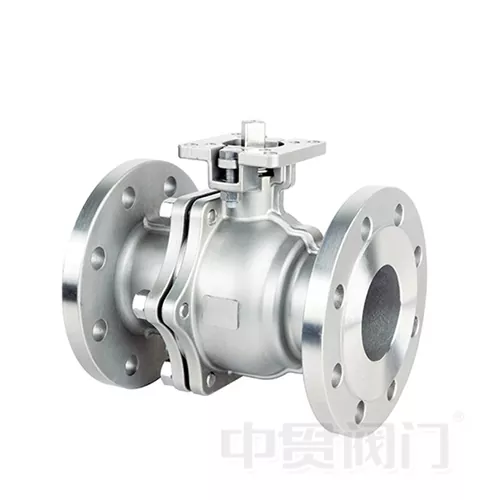

ASME standardní přírubový kulový ventil z nerezové oceli s vysokou platformou

ASME standardní přírubový vysokoplošný nerezový kulový ventil je profesionální průmyslový ventil navržený tak, aby zvládal korozivní média, podmínky vysoké teploty / vysokého tlaku a přísné požadavky na těsnění v systémech řízení kapalin.

Tělo ventilu a všechny smáčené části jsou vyrobeny z prvotřídní nerezové oceli (CF8 / CF8M / CF3M k dispozici), v kombinaci se standardními přírubami ASME B16.5 pro zajištění bezpečného a spolehlivého připojení k potrubním systémům. Ve srovnání s konvenčními kulovými kohouty jedinečnýintegrovaný design s vysokou platformoumá standardizovanou montážní podložku ISO 5211 přímo na horní část těla ventilu, což umožňuje rychlou instalaci pneumatických, elektrických nebo elektrohydraulických pohonů bez dalších držáků.

Jako jeden ze základních produktůVentil ZhongguanTento kulový ventil byl široce používán v převodech ropy a plynu, systémech chemických reaktorů, sanitárních linkách pro potravinářské účely, farmaceutických systémech čištěné vody, odsolování mořské vody a systémech mořského balastu. S vynikající odolností proti korozi, nepropustným těsněním s nulovým únikem a požárně bezpečným designem poskytuje dlouhodobě stabilní provoz a zároveň výrazně snižuje četnost údržby a celkové náklady na vlastnictví.

Klíčové technické výhody

1. Vynikající odolnost proti korozi a vysokým teplotám

• Materiálové možnosti: Těleso ventilu a koule z CF8 / CF8M (nerezová ocel 304 / 316) nebo CF3M vyšší kvality (316L). Optimalizovaný obsah niklu, chrómu a molybdenu poskytuje vynikající odolnost vůči kyselině sírové, kyselině chlorovodíkové, alkalickým roztokům, solné mlze a různým organickým rozpouštědlům.
• Teplotní rozsah: Vhodné pro -29°C až +250°C (rozšiřitelné do +350°C s možností vysokoteplotního balení). Spolehlivě funguje v parovodech, systémech horkého oleje a dalších vysokoteplotních aplikacích bez selhání těsnění nebo deformace těla.
• Kompatibilní média: Surová ropa, zemní plyn, roztoky kyselin/zásad, mořská voda, farmaceutická rozpouštědla, potravinářské materiály, média obsahující chlór atd.

2. Bublinkotěsný nulový únik + požárně bezpečný design

• Hodnocení netěsnosti: Testováno podle ISO 5208 Třída VI (těsnost proti bublinám) – bez viditelného úniku pod jmenovitým tlakem. Ideální pro toxická, hořlavá nebo vysoce hodnotná média.
• Protipožární struktura: Sekundární těsnicí plocha kov na kov mezi koulí a sedlem. I po vyhoření měkkého sedla si ventil zachovává základní uzavření, splňující protipožární normy API 607 ​​/ ISO 10497.
• Antistatický design: Antistatická pružina mezi dříkem a kuličkou zajišťuje spolehlivé rozptýlení náboje a eliminuje riziko výbuchu způsobeného statickou elektřinou.

3. Integrovaná konstrukce s vysokou platformou – montáž pohonu za 5 minut

• Standardní rozhraní: Vysoká platforma odpovídá ISO 5211, přímo odpovídá hlavním značkám pneumatických a elektrických pohonů – nejsou potřeba žádné vlastní adaptérové ​​desky nebo držáky.
• Efektivita instalace: Montáž pohonu na místě vyžaduje pouze šroubování + spojku vřetene. Jedna osoba může dokončit práci během 5 minut, což ušetří 2/3 času instalace ve srovnání s tradičními ventily namontovanými na konzole.
• Provozní stabilita: Integrovaná platforma zkracuje přenosovou vzdálenost mezi pohonem a vřetenem, snižuje vůli a zlepšuje životnost cyklu a přesnost zpětné vazby polohy.

4. Nízký průtokový odpor a vysoká hodnota Cv – úspora energie

• Design průtokové cesty: Konstrukce s plným nebo standardním otvorem s hladkými vnitřními obrysy minimalizuje pokles tlaku. Modely s plným průměrem poskytují hodnotu Cv téměř identickou s potrubím stejné velikosti, přičemž zachovávají původní průtokové charakteristiky systému.
• Úspora energie: Nízký průtokový odpor znamená sníženou spotřebu energie čerpání. Pro nepřetržitý provoz v chemických úpravnách nebo úpravnách vody 24 hodin denně 7 dní v týdnu mohou být roční úspory elektrické energie značné.

5. Víceúrovňová prevence úniku a dlouhá životnost

• Těsnění vřetene: V-kroužek PTFE těsnění s pružinovým předpětím automaticky kompenzuje opotřebení – není nutné časté utahování ucpávky.
• Podpora koule: Konstrukce koule s plovoucí nebo na čepu (v závislosti na velikosti) se samomaznými pouzdry snižuje točivý moment a prodlužuje životnost. Testováno na >50 000 spínacích cyklů na GB/T 12237.

Typické aplikace a průmyslová odvětví

Snadná instalace a nízká údržba

• Přírubové připojení: Vyhovuje ASME B16.5 (třída 150 / 300 / 600). Přímá montáž na standardní příruby potrubí – není nutná žádná vlastní úprava.
• Rychlá demontáž: Pohon přišroubovaný přímo k plošině. Odstranění pohonu za účelem ručního nouzového ovládání nebo kontroly neovlivní tělo ventilu ani připojení potrubí.
• Údržba na lince: Vybrané modely podporují demontáž na lince (zkontrolujte konkrétní provedení) – vyměňte sedla nebo těsnění bez demontáže celého ventilu z potrubí, což výrazně snižuje prostoje.
• Interval údržby: Za normálních podmínek kontrolujte těsnění ucpávky a provozní točivý moment každých 12 měsíců. Skutečná životnost může přesáhnout 5 let v závislosti na médiu a frekvenci cyklů.

Technické specifikace

Dostupné možnosti

• Typ pohonu: Ruční šnekový převod / Jednočinný/Dvoučinný pneumatický / Elektrický (24V/110V/220V/380V)/Elektrohydraulický
• Materiál sedla: PTFE / RPTFE / PEEK / Kovové tvrdé těsnění
• Ošetření kuliček: zrcadlově leštěné / nitridované kalení / povlak z karbidu wolframu
• Speciální možnosti: Zamykací zařízení / Purge port / Prodloužený dřík / Izolační plášť

Proč si vybrat Zhongguan Valve?

• Výrobní normy: Přísná shoda s normami ASME, API, ISO, GB/T. K dispozici jsou materiálové certifikáty, zprávy o tlakových zkouškách a certifikace požární bezpečnosti.
• Zajištění kvality: 100% tovární tlakové testování + testování těsnění. Každý ventil zaručeně splňuje stanovené parametry.
• Rychlá odezva: Standardní skladové produkty jsou odeslány do 24 hodin. Nestandardní / zakázkové objednávky doručujeme do 2–4 týdnů.
• Technická podpora: Kompletní servis od výpočtu velikosti a pokynů k instalaci až po poprodejní údržbu.
