Rozdíly mezi ventily motýlů a ventily středové linie aExcentrické motýlí ventily
1. Základní struktura a princip

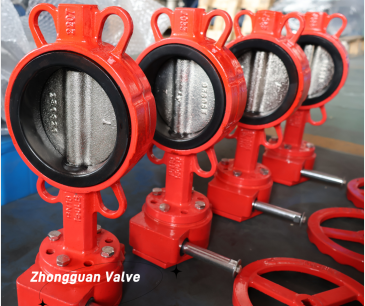

TheVentil motýla ve středuje symetricky navrženo, se středovou osou desky ventilu se shodují s osou potrubí. Dosahuje utěsnění kompresní deformací sedadla elastického ventilu (obvykle gumy). Jeho struktura je jednoduchá a výrobní náklady jsou nízké, ale deska ventilu se během procesu otevření a uzavření vždy otírá o sedadlo ventilu, což je náchylné k opotřebení. Excentrický ventil motýlů zlepšuje tento defekt prostřednictvím návrhu axiálního posunu (jediný excentrický, dvojitý excentrický nebo trojitý excentrický): Jednoho výstředního pohybu rotující hřídele od středové linie těsnicího povrchu; Double Excentric přidá na tomto základě axiální posun; Triple Excentric dále přijímá konstrukci zkoseného povrchu těsnění, což umožňuje odpojení ventilové desky z kontaktu v okamžiku otevření, což výrazně snižuje opotřebení.
2. Scénáře porovnání výkonu a aplikací

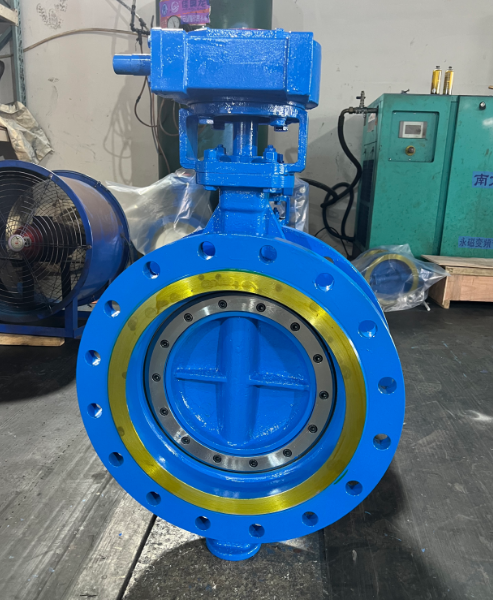

Ventil motýlů střední linie je vhodný pro čistá média, jako je voda a vzduch, s tlakem ≤ 1,6MPa a teplotou pod 120 ℃. Obvykle se používá při budování vodovodních a drenážních systémů a HVAC systémů. Sedadlo gumového ventilu má životnost přibližně 2-3 roky za častých podmínek otevírání a uzavření. V excentrickém motýlovém ventilu dokáže dvojitý excentrický typ zpracovat média obsahující stopové částice (jako je čištění odpadních vod), s životností až 5-8 let; Tři excentrický typ používá kovový utěsňovací pár (jako je nerezová ocel + tvrdá slitina), s tlakovým hodnocením PN40 a teplotním limitem 650 ℃, a je zvláště vhodný pro vysokotlaké a vysokoteplotní pracovní podmínky v elektrických stanicích a petrochemickém průmyslu, s životem až 10 let.
3. ekonomická analýza výběru modelu
Jako příklad, který vezme ventil DN300, je cena motýlího ventilu středové linie přibližně 2 000 - 5 000 juanů, zatímco cena třítělného excentrického výstředního motýlího ventilu je až 20 000 - 50 000 juanů. S ohledem na náklady na údržbu však však může být nutné každoročně vyměnit ventil ve středu v průmyslovém prostředí, zatímco třítělý excentrickou chlopní lze používat nepřetržitě po dobu 5 let bez údržby. U průmyslových systémů s více než 10 000 otevíracími a uzavíracími operacemi ročně nebo silnou střední korozivitou jsou celkové náklady na životní cyklus třítělného excentrického ventilu motýlů ve skutečnosti nižší. Doporučuje se, aby obyčejné civilní systémy zvolily typ středové linie, zatímco průmyslové systémy s kontinuální výrobou by měly upřednostnit třívěžný design. Produkty ventilu Zhongguan prodloužily životnost ventilu motýlů ve středu na 5 let prostřednictvím optimalizovaného designu a přesného zpracování a třítělý motýlový ventil může dosáhnout 15 let, což výrazně sníží celkové náklady na uživatele.
