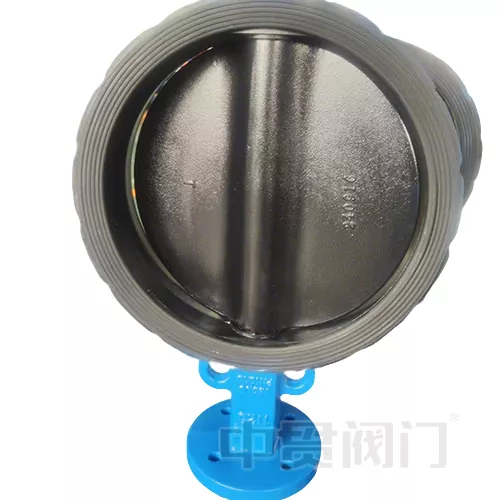

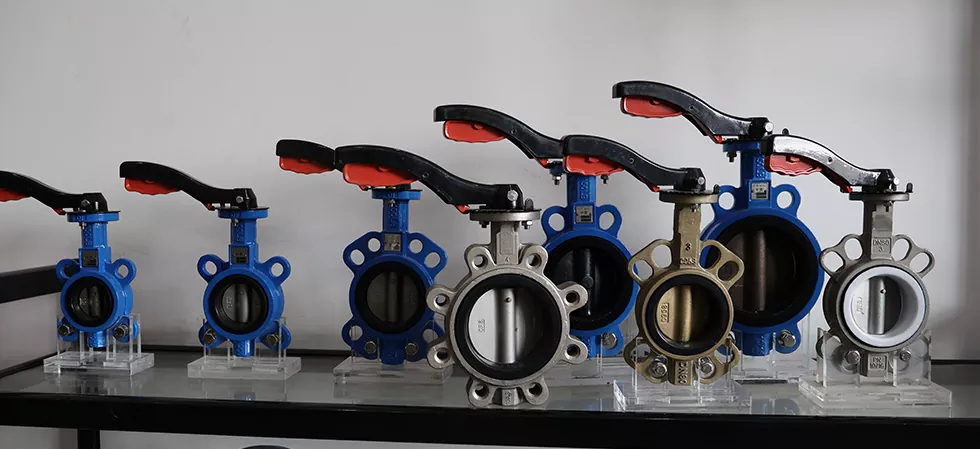

EN593 Návrh standardní ventil motýlů

Jako důležitou specifikaci v oblasti průmyslových ventilů v Evropě poskytuje standard EN593 design systematický rámec pro návrh, výrobu a testování kovových motýlů. Tento článek hluboce analyzuje základní požadavky standardu a prozkoumá technické výhody motýlů, které splňují tento standard (EN 593 Design Standard Butterfly Valve) v průmyslových scénářích.

Základní specifikace standardu EN593

EN593 byla vyvinuta Evropskou výborem pro standardizaci (CEN) a je použitelná na návrh kovových motýlů ve ventilech v potrubích příruse nebo zadek, které pokrývají izolaci, regulaci a kontrolu. Mezi jeho technické zvýraznění patří:

Tlak a rozsah velikosti:

1. nominální tlak (PN): 2,5 až 40 bar; American Standard Grade (třída): 150 až 300;

2. nominální průměr (DN): DN20 až DN2400, s maximální podporou návrhu průměru 2,4 metrů (DN2400);

3. Zvláštní aplikace (například řízení procesu) vyžadují odkaz na doplňkové standardy EN1349 a EN60534-2-1.

Materiální a strukturální požadavky:

1. Tělo ventilu musí být vyrobeno z kovového kovového kovového koroze (jako je uhlíková ocel, nerezová ocel nebo duplexní ocel) a splňuje certifikaci materiálu EN 10204;

2. Stonek ventilu a motýlí deska musí mít torzní sílu a těsnění sedadla ventilu musí být upraveno na měkká těsnění (EPDM/FKM) nebo tvrdých těsnění na kov;

3.. Rozměry připojení příruby striktně sledují standard EN 558, abyste zajistili globální zaměnitelnost.

Specifikace testu výkonu:

1. Test těsnění: Podle standardu ISO 5208 je nulový únik dosažen při 1,1násobku jmenovitého tlaku;

2. Ověření provozního momentu: Po instalaci ovladače musí projít testy na otevírání a uzavření 1 000 a kolísání točivého momentu je ≤ 5%;

3. Test síly tlaku: Tělo ventilu musí vydržet test hydrostatického tlaku 1,5násobku tlaku PN po dobu 3 minut bez deformace

Návrh Návrhového standardního motýlího ventilu přísně dodržujte tyto standardy, pokud potřebujete potvrdit jiný standard, prosím, kontaktujte nás.

Technické výhody

Technické výhody:

V následujících scénářích funguje ventil motýlů, který vyhovuje standardu EN593 (EN593 Design Design Standard Butterfly Valve):

Adaptabilita na drsné média:

1. Optimalizací povrchu desky motýlí s halarem, PTFE nebo kovovým pokovováním, vydrží silnou kyselinu, vysokoteplotní páru a abrazivní granulární média13;

2. Například ventil DN1600 vydrží korozi H2S při podmínkách 150 ℃ a PN16 po dlouhou dobu v systému regenerace síry petrochemické rostliny.

Konstrukce těsnění s vysokou účinností:

1. Obousměrná těsnicí struktura (dvojitá excentrická nebo trojitá excentrická) snižuje tření otevření a zavírání a prodlužuje životnost sedadla ventilu;

2. Úroveň úniku sedadla měkkého těsnicího ventilu se pohybuje k třídě VI (těsnění na úrovni bublin) a tvrdé těsnění splňuje standard požární bezpečnosti (API 607).

Inteligentní potenciál upgradu

1. Standardizované rozhraní čtvercového hřídele ISO5211 (F05-F25) podporuje rychlou integraci elektrických/pneumatických ovladačů;

2. V kombinaci s průmyslovým internetem věcí (IIOT) lze monitorovat točivý moment ventilu, teploty a úniku v reálném čase.
