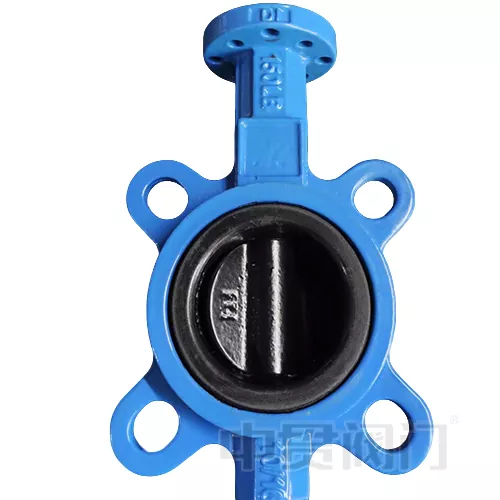

Halar Coated Disc Butterfly

Kotoučová klapka s povlakem Halar je navržena pro extrémní chemická prostředí a využívá povlak Halar (ECTFE) na povrchu disku pro dosažení vynikající odolnosti proti korozi. S rozsahem provozních teplot -40 ℃ až 150 ℃ (konkrétní teplotní aplikace také vyžaduje s ohledem na materiály sedadla) a tloušťkou 0,5-1,2 mm.

Základní funkce povlaku HALAR

HALAR (ethylen-chlortrifluorethylenový kopolymer, ECTFE) je vysoce výkonný fluorpolymer, který rovnoměrně pokrývá povrch motýlkové desky pomocí elektrostatického stříkání a vytváří hustou ochrannou vrstvu o tloušťce 0,5~1,2 mm. U kotoučového škrticího ventilu s povlakem Halar patří mezi hlavní funkce tohoto povlaku:

1. Odolnost proti chemické korozi: Odolává 98% kyselině sírové, 37% kyselině chlorovodíkové, silným zásadám (jako je 50% NaOH) a organickým rozpouštědlům (jako je aceton, xylen) a rychlost koroze je menší než 0,01 mm/rok;

2. Teplotní odolnost: Teplotní rozsah dlouhodobého použití -40℃~150℃, krátkodobá odolnost vůči 180℃tepelnému šoku;

3. Nízká propustnost: Molekulární struktura je hustá, což zabraňuje korozi kovového substrátu motýlkové desky v důsledku střední penetrace;

4. Odolnost proti opotřebení a nepřilnavost: Koeficient povrchového tření je již 0,3, což snižuje přilnavost zrnitých médií a prodlužuje cyklus údržby.

5. V porovnání s povlaky z PTFE nebo PP je mechanická pevnost HALAR zvýšena o více než 50 %, zejména za podmínek častého otevírání a zavírání, což může zabránit praskání a vypadávání povlaku.

Strukturální optimalizace:

Aby se přizpůsobil fyzikálním vlastnostem povlaku HALAR, náš talířový škrticí ventil s povlakem Halar má cílený design:

1. Přesné obrábění motýlkové desky: Základní materiál je vyroben z nerezové oceli 316L nebo duplexní oceli a drsnost povrchu je ≤Ra3,2μm CNC soustružením, což zajišťuje jednotnou přilnavost povlaku. Hrana motýlkové desky je zaoblená, aby se zabránilo koncentraci napětí v povlaku.

2. Obousměrný těsnící systém: Se sedlem ventilu s měkkým těsněním EPDM nebo FKM tvoří „tuhé a flexibilní kompozitní“ těsnicí rozhraní s povlakem HALAR, čímž je dosaženo obousměrného nulového úniku při tlaku ≤PN16 (v souladu s normou ISO 5208).

3. Přizpůsobení pohonu ISO5211: Horní část dříku ventilu je vybavena rozhraním se čtyřhrannou hřídelí (v souladu s normou ISO5211 F05-F10), které lze přímo instalovat s pneumatickými/elektrickými pohony a výstupní chyba krouticího momentu je ≤5 %.

Použitelná média a typické scénáře

Kotoučová klapka s povlakem Halar je určena pro následující média:

1. Silná kyselina/alkálie: jako je galvanický roztok (obsahující kyselinu chromovou), mokrý plynný chlór v procesu chlor-alkálie, koncentrát kyseliny fosforečné;

2. Organická rozpouštědla: petrochemické meziprodukty jako benzen, estery, ketony atd.;

3. Oxidační médium: peroxid vodíku (koncentrace ≤ 50 %), roztok chlornanu sodného;

4. Vysoce čistá kapalina: čisticí prostředek CIP/SIP ve farmaceutickém průmyslu, dodávka ultračisté vody.
