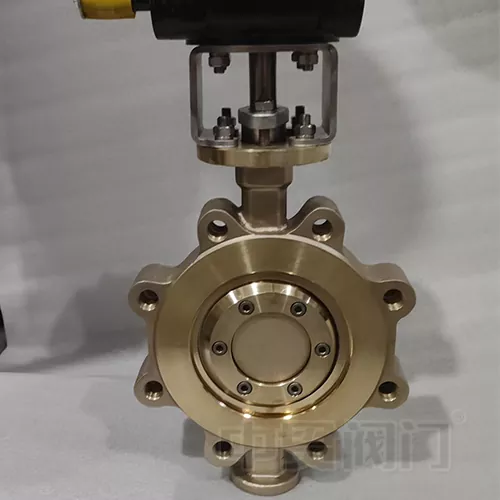

C95800 Marine Motýlkový ventil s trojitým posunutým výstupkem

Odolný motýlový ventil C95800 Marine Triple Offset Lug Butterfly Valve je vysoce výkonný ventil určený pro námořní a pobřežní pole, odlitý ze slitiny C95800, s vynikající odolností proti korozi a opotřebení, zvláště vhodný pro drsná námořní prostředí. Materiál slitiny C95800 obsahuje vysoký podíl mědi, která dokáže účinně odolávat erozi mořské vody, solné mlhy a dalších korozivních médií, čímž zajišťuje dlouhodobý spolehlivý provoz ventilu v mořském prostředí

Funkce designu

První excentricita: Odsazení hřídele ventilu vzhledem ke středové ose těsnicí plochy, což zajišťuje, že těsnicí plocha je v kontaktu pouze v poslední fázi procesu zavírání, což snižuje tření.
Druhá excentricita: posunutí hřídele ventilu vzhledem ke středové ose potrubí v kombinaci se zkosenou konstrukcí sedla ventilu zajišťuje „klínovitý“ kontakt mezi talířem ventilu a sedlem ventilu, aby bylo zajištěno jednotné těsnění.
Třetí excentricita: zkosená úhlová konstrukce sedla ventilu způsobuje, že se kotouč ventilu a sedlo ventilu během procesu otevírání a zavírání téměř nedotýkají, což snižuje opotřebení a prodlužuje životnost.

Díky konstrukci s trojitým offsetem má motýlkový ventil C95800 Marine Triple Offset Lug Butterfly Valve nízký provozní točivý moment a je vhodný pro kompaktní pohony, čímž snižuje spotřebu energie pohonu. Konstrukce kovové těsnicí plochy navíc umožňuje její samokompenzaci, schopnost přizpůsobit se teplotním změnám a opotřebení těsnicí plochy, čímž se prodlužuje životnost ventilu

Typické scénáře aplikace:

1. Lodě a pobřežní plošiny: systémy balastní vody, průduchy nákladních nádrží ropy, potrubí pro chlazení mořské vody;

2. Binhai Energy: koncový výstup kryogenního čerpadla zkapalněného zemního plynu (LNG), ventil mořské vody přílivové elektrárny;

3. Speciální průmysl: krystalizační jednotka chemického závodu odpařováním koncentrované solanky, předúprava ostrovní odsolovací stanice vysokotlakou reverzní osmózou
