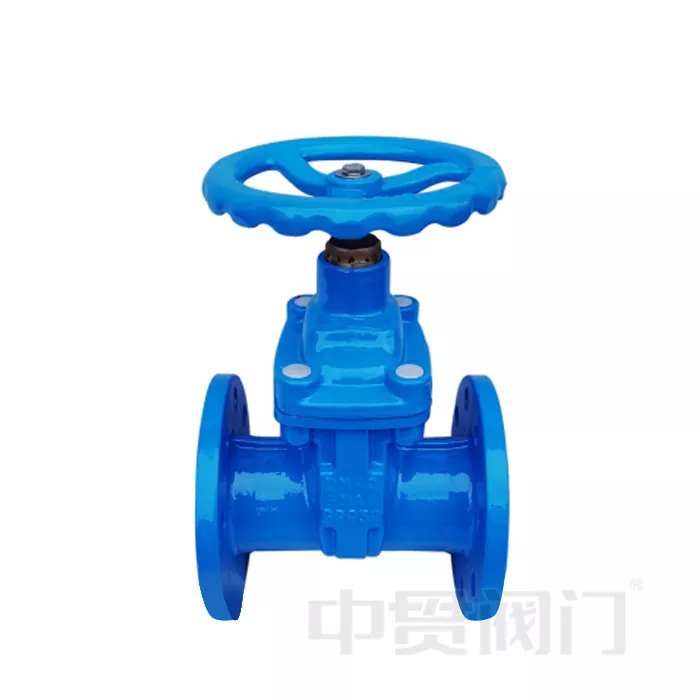

Odolný sedlový šoupátkový ventil s nestoupajícím dříkem

Konstrukce skrytého vřetene: Matice dříku ventilu je připojena k šoupátkové desce a při otevření a zavření ventilu se vřeteno ventilu otáčí pouze bez zvedání (poháněno ručním kolem nebo převodovkou), což šetří instalační prostor a je vhodné pro podzemní nebo úzká prostředí.

Elastické měkké těsnění: Vratová deska je pokryta elastickými materiály, jako je pryž nebo polyuretan (proces integrovaného zapouzdření), tvořící těsné spojení se sedlem ventilu, s dobrým těsnícím výkonem a může kompenzovat mírné opotřebení.

Materiál tělesa ventilu: obvykle litina (HT200, QT400), tvárná litina nebo nerezová ocel a vnitřní dutina je potažena epoxidovou pryskyřicí pro ochranu proti korozi.

Provedení bez odbočovacích otvorů: Některé modely hradlových desek jsou pevné konstrukce, vhodné pro plně otevřené/plně uzavřené pracovní podmínky a nevhodné pro regulaci průtoku.

Výše uvedené čtyři položky jsou základní strukturou odolného sedlového šoupátka bez stoupacího dříku

Aplikace

Obecní vodovod: hlavní potrubní síť, podružný vodovod.

Protipožární systém: mokré/suché protipožární potrubí.

Stavební potrubí: Stavební vodovod a kanalizace, HVAC cirkulační voda.

Průmyslová oblast: čištění odpadních vod, chemická média (těsnící materiál je třeba vybrat podle média)

Jaké jsou základní vlastnosti odolného sedlového šoupátka s nestoupajícím dříkem?

Obousměrné těsnění: Může účinně těsnit pod tlakem vpřed i vzad, aniž by bylo omezeno směrem toku média.

Nízký průtokový odpor: Při plném otevření je kanál přímý, s nízkým odporem tekutiny, vhodný pro situace s vysokým průtokem.

Odolné proti korozi a trvanlivé: Těleso ventilu je často potaženo epoxidovou pryskyřicí a pryžové těsnění je odolné proti korozi a má dlouhou životnost.

Snadná údržba: Těsnicí kroužek lze vyměnit a některá provedení podporují online údržbu bez demontáže ventilu.

Použitelná média: nekorozivní média, jako je voda, odpadní voda, vzduch atd. (teplota obecně ≤ 80℃).

Přizpůsobení a certifikace OEM/ODM

Plná podpora přizpůsobení

Možnosti položky přizpůsobení

Barva karoserie RAL barevná řada k dispozici (Standard: Modrá RAL 5005)

Tloušťka nátěru Epoxidový práškový nátěr, nastavitelná 250-400 mikronů

Branding Logo Cast na těle / Laserové značení / Štítek z nerezové oceli

Provozní režim Ruční kolo / Převodovka / Elektrický pohon / Pneumatický pohon

Příruba Standard GB / ANSI / BS / DIN / JIS volitelná

Balení Neutrální exportní balení / Balení zákaznické značky

Certifikace a normy: ISO 9001:2015 Systém managementu jakosti. Vyhovuje GB/T 24924, AWWA C509, EN 1171. Protokol o továrním testu s razítkem CNAS je k dispozici pro každou šarži. Na požádání může poskytnout osvědčení o původu, formulář E, CIQ.

Síla továrny a výroby

I když letní teploty překročí 38 °C (100 °F), naši pracovníci v první linii zůstávají ve službě a pracují přesčas, aby zajistili včasnou výrobu a dodávku klapek, šoupátek, kulových kohoutů a dalších klíčových produktů pro domácí i zahraniční zákazníky. Nedávno jsme dokončili výrobu několika zahraničních zakázek, sestávajících především z klapek a šoupátek, které byly hladce zabaleny a odeslány do zemí zákazníků.

Informace o výstavě

Zúčastníme se ASIAWATER 2026 v Kuala Lumpur, Malajsie (duben 2026). Vítejte na návštěvě našeho stánku.

Podrobnosti o poprodejním servisu a dopravě

Každý ventil prochází přísnou tlakovou zkouškou a kontrolou materiálu před opuštěním továrny. Záruka 12-18 měsíců na základě smluvních podmínek.

Doba dodání vzorku: 7 dní pro standardní velikosti (DN50-DN300). Dodací lhůta hromadné objednávky: 30 dní pro objednávku kontejneru.

Balení pro export: Standardní dřevěné pouzdro / paletové balení s certifikací fumigace. Čela přírub chráněna plastovými krytkami. Podpora náhradních dílů: Pryžové sedlové kroužky, O-kroužky a závitové matice dostupné po dobu 5 let.

Průmyslové aplikace

Z našich skutečných zkušeností s projektem:

Továrna na galvanické pokovování v Zhejiang: Nahrazena kulovými ventily Zhongguan z PVC, vyřešila dlouhodobý problém s korozí, ušetřila téměř 200 000 RMB na ročních nákladech na údržbu.

Čistírna odpadních vod v Shandong: Po vyhodnocení na místě naším technickým týmem byly původní ventily z nerezové oceli nahrazeny ventily Zhongguan, životnost prodloužena z 6 měsíců na více než 5 let.

Velký farmaceutický podnik v Jiangsu: Po přechodu na ventilová řešení Zhongguan na celé lince se frekvence údržby výrazně snížila, čistota produktu se zvýšila o 0,3 %.

Zázemí naší továrny

Společnost Zhejiang Zhongguan Valve Manufacture Co., Ltd. byla založena v roce 2019 s týmem s více než 19letými zkušenostmi v průmyslu ventilů. Nachází se v Oubei, Yongjia, Wenzhou, Zhejiang (rodné město čerpadel a ventilů). Máme dvě výrobní základny v Tianjinu a Wenzhou.

Hlavní produkty: Uzavírací klapky, šoupátka, kulové kohouty, zpětné ventily, sítka, regulační ventily. Rozsah velikostí: DN40 až DN1600 (větší velikosti na vyžádání).

Integrace dodavatelského řetězce: Severní základna se zaměřuje na litinové materiály. Jižní základna se zaměřuje na lité ocelové materiály. Integrujeme dodavatelský řetězec vodních ventilů (sever) a dodavatelský řetězec průmyslových ventilů (jih), abychom zákazníkům poskytli bohatší výběr produktů.
